測量光柵

測量光柵

測量光柵一種特殊的光電感測器,主要用於檢測,測量產品是否符合規定要求。與普通的對射式光電感測器一樣,包含相互分離且相對放置的發射器和受光器兩部分。但其外形尺寸較大,為長管狀。檢測,測量光柵發射器產生的檢測光線並非如普通光電感測器只有一束,而是沿長度方向定間距生成光線陣列,形成一個“光幕“,以一種掃描的方式,配合控制器及其軟體,實現檢測和測量物體外形尺寸的功能。

基本介紹

  • 中文名:測量光柵
  • 類別:特殊的光電感測器
  • 包括:發射器和受光器
  • 外形:長管狀
原理,分類,套用場所,產品特點,

原理

是一種感應其接收的光強度變化的電子器件,包含光學系統、放大器開關量輸出裝置。所有光電感測器都使用調製光以排除周圍光源可能的影響,工作時,光電感測器發射光線,當被檢測物體經過時,根據檢測模式的不同,物體或吸收光線或將光線反射到光電感測器的收光器,從而導致收光器接收的光線強度產生變化,其變化值觸發開關信號輸出,實現檢測功能。

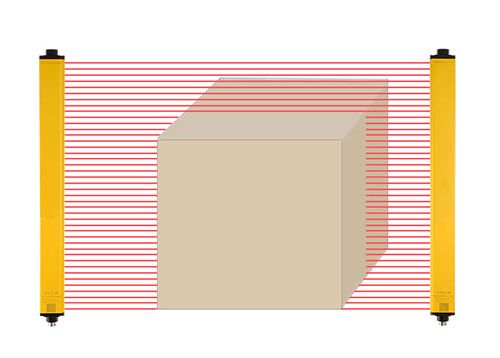

測量光柵是一種特殊的光電感測器,與普通的對射式光電感測器一樣,包含相互分離且相對放置的發射器和收光器兩部分,但其外形尺寸較大,為長管狀。測量光幕發射器產生的檢測光線並非如普通感測器般只有一束,而是沿長度方向定間距生成光線陣列,形成一個“光幕”,以一種掃描的方式,配合控制器及其軟體,實現監控和測量物體外形尺寸的功能。
光幕測量系統要正常工作需配備一個控制器,控制器使用軟體進行編程設定,可提供多種掃描模式和檢測分析模式,而且可通過串列接口與PLC或計算機進行通訊,傳遞控制或掃描結果,另外還可接入觸發信號控制掃描過程。

分類

糾偏光柵
糾偏光柵主要用於精度糾偏和對中的檢測與測量;包括精度糾偏、線上糾偏,線上對中等類似的檢測和測量。
檢測方式: 單套單邊檢測-糾偏光幕
測量光柵
糾偏光幕圖冊
兩套單邊檢測-糾偏光幕
車輛分離檢測光柵
主要用於車輛分離檢測、物體檢測、外形測量等套用。在交通行業,SUNS系列車輛分離光幕是智慧型交通系統、公路收費系統不停車收費系統公路計重收費系統、超限檢測系統及其它交通控制系統中的關鍵設備。
小零件檢測光刪
主要用於極小物體的檢測。利用獨特的同步多光束紅外LED發射和接收產生精確的光線交叉斑。本系列光柵提供了一套簡單、經濟、高可靠性的檢測小部件通過方案,而不用考慮部件通過的位置。
尺寸檢測光柵
高精度測量光幕適用於高精度的檢測和測量。包括線上檢測、精度糾偏、孔洞檢測和以上類似的檢測和測量。每套系統包括一對高解析度光幕、和兩條電纜。

套用場所

適用於線上丈量商品尺度及外形、糾編操控、對中操控、漲緊操控、經過檢測、部件計數和衝壓件取出承認以及相類似的套用。
檢測光幕,又名紅外線檢測光柵 由發光器和受光器組成一組光幕。當物體垂直穿過光幕時,根據遮擋光束數量變化情況可檢測出物體穿過光幕時的形狀變化;當物體沿光幕平行移動時,根據光幕遮檔光束變化情況可檢測出物體的運動方向;同樣也可以對穿過光幕的物體進行計數和物體感應。
測量光柵
測量光柵圖冊
通常適用於各種訓考廠、停車場車輛計數檢測,車輛分離檢測、收費站車輛檢測、車輛超限檢查(長寬高)、閘機、通道客流量檢測、客車上下客人數檢測等等;物體運動軌跡檢測、安全報警、人體探測、流水線檢測、自動化噴塗,產品計數檢測、落料計數檢測;
物體尺寸≥2.5mm,≤5mm的檢測可選D30-精密檢測(2.5mm)系列產品(詳情請查閱產品介紹);
物體尺寸≥5mm,≤10mm的檢測可選D30-精密檢測(5mm)系列產品(詳情請查閱產品介紹);
物體尺寸≥10mm,≤20mm的檢測可選D20-精密檢測(10mm)系列產品(詳情請查閱產品介紹);
物體尺寸≥20mm,≤40mm的檢測可選D20-精密檢測(20mm)系列產品(詳情請查閱產品介紹);
物體尺寸≥40mm的檢測可選D20-精密檢測(40mm)系列產品(詳情請查閱產品介紹);
註明:其它非標準間距和光束數量均可定製。
現貨高度:80mm~2000mm(其它保護高度可定製);檢測距離:0.5m、1m、2m、3m、6m、12m;
檢測信號輸出方式:數字量(RS485數據接口)、模擬量(電壓、電流)等;

產品特點

高靈敏度檢測:高靈敏度≤(n+1)*0.1ms;
對電磁干擾,頻閃燈光、焊接弧光、日光燈、太陽光等光源有良好的抗干擾能力、雙迴路保證;
採用防松、鍍金航空插頭,確保連線牢靠;
放反接保護,輸出短路保護;
工作電壓範圍寬DC10V-DC30V均能可靠工作;
抗震、防塵性好(端蓋、濾光片均有密封墊);
具有自檢故障報警功能。自動檢測故障,並忽略(禁止)有問題的光束,仍能保持正常工作,同時輸出報警信號。
可定製用作人身保護、物體檢測、尺寸測量、和其它特殊用途;
