長光柵

長光柵

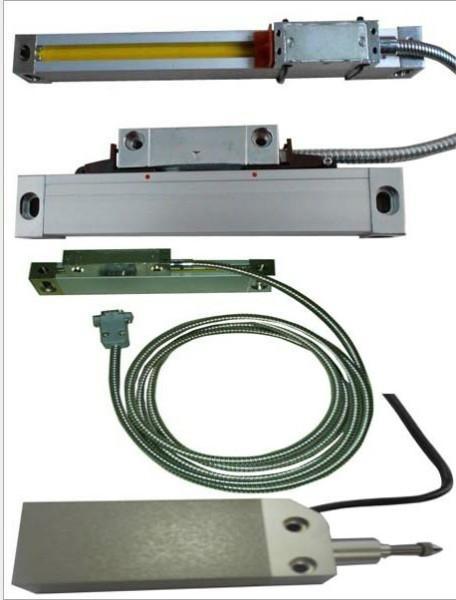

長光柵是指主要用於測量長度的光柵。其載體為長條狀。其槽線密度一般為25、50、100和250條/毫米。有透射的,也有反射的,有黑白的,也有相位的。

基本介紹

  • 中文名:長光柵
  • 外文名:long grating
  • 屬性:光學儀器
  • 作用:測量機械位移
信息介紹,套用原理,折射原理,光柵原理,分光原理,類型,

信息介紹

由大量等寬等間距的平行狹縫構成的光學器件稱為光柵(grating)。一般常用的光柵是在玻璃片上刻出大量平行刻痕製成,刻痕為不透光部分,兩刻痕之間的光滑部分可以透光,相當於一狹縫。精製的光柵,在1cm寬度內刻有幾千條乃至上萬條刻痕。這種利用透射光衍射的光柵稱為透射光柵,還有利用兩刻痕間的反射光衍射的光柵,如在鍍有金屬層的表面上刻出許多平行刻痕,兩刻痕間的光滑金屬面可以反射光,這種光柵稱為反射光柵。

套用原理

折射原理

利用光柵視覺軟體把不同的圖案轉化成光柵線數,利用光柵折射的原理,在不同的角度呈現出不同的圖案,不同規格的光柵會有不同的折射效果與折射角度,觀賞距離也會有所不同,所以在設計光柵效果圖檔的時候,必須先了解光柵才能設計出符合光柵特性的設計圖。

光柵原理

光柵也稱衍射光柵。是利用多縫衍射原理使光發生色散(分解為光譜)的光學元件。它是一塊刻有大量平行等寬、等距狹縫(刻線)的平面玻璃或金屬片。光柵的狹縫數量很大,一般每毫米幾十至幾千條。單色平行光通過光柵每個縫的衍射和各縫間的干涉,形成暗條紋很寬、明條紋很細的圖樣,這些銳細而明亮的條紋稱作譜線。譜線的位置隨波長而異,當複色光通過光柵後,不同波長的譜線在不同的位置出現而形成光譜。光通過光柵形成光譜是單縫衍射和多縫干涉的共同結果。

分光原理

由光柵方程
可知,對於相同的光譜級數m,以同樣的入射角α投射到光柵上的不同波長λ1、λ2、λ3.....組成的混合光,每種波長產生的干涉極大都位於不同的角度位置;即不同波長的衍射光以不同的衍射角β出射。這就說明,對於給定的光柵,不同波長的同一級主級大或次級大(構成同一級光柵光譜中的不同波長譜線)都不重合,而是按波長的次序順序排列,形成一系列分立的譜線。這樣,混合在一起入射的各種不同波長的複合光,經光柵衍射後彼此被分開。這就是衍射光柵的分光原理。

類型

光柵主要有:狹縫光柵和柱鏡光柵兩類,狹縫光柵即線型光柵是最早較為成熟的光柵,其成像原理為針孔成像的原理。 因這種光柵比較容易製作,技術難度不大,所以在十幾年前就有製作非常優美的大幅狹縫光柵立體燈箱廣告出現。現今一些立體製作公司仍樂於用狹縫光柵立體燈箱參與展覽,效果是不錯,但狹縫光柵立體燈箱有以下缺陷:透光率僅20~30%,不環保,不節能,照明燈多耗能大,發熱大,室外亮度不夠,僅適用於室內。
柱鏡光柵種類繁多主要有板材和模材兩大類,其成像原理為弧面透鏡折射反射成像原理。柱鏡光柵潛力較大,室內外打不打燈都可使用,市場普及率正不斷擴大。光柵膜材曾一度因具有價格競爭力而風靡過一陣,但由於柱鏡光柵板價格的逐步下降,以及膜材需要貼上及技術還有待提高的原因使其競爭力未顯突出。
