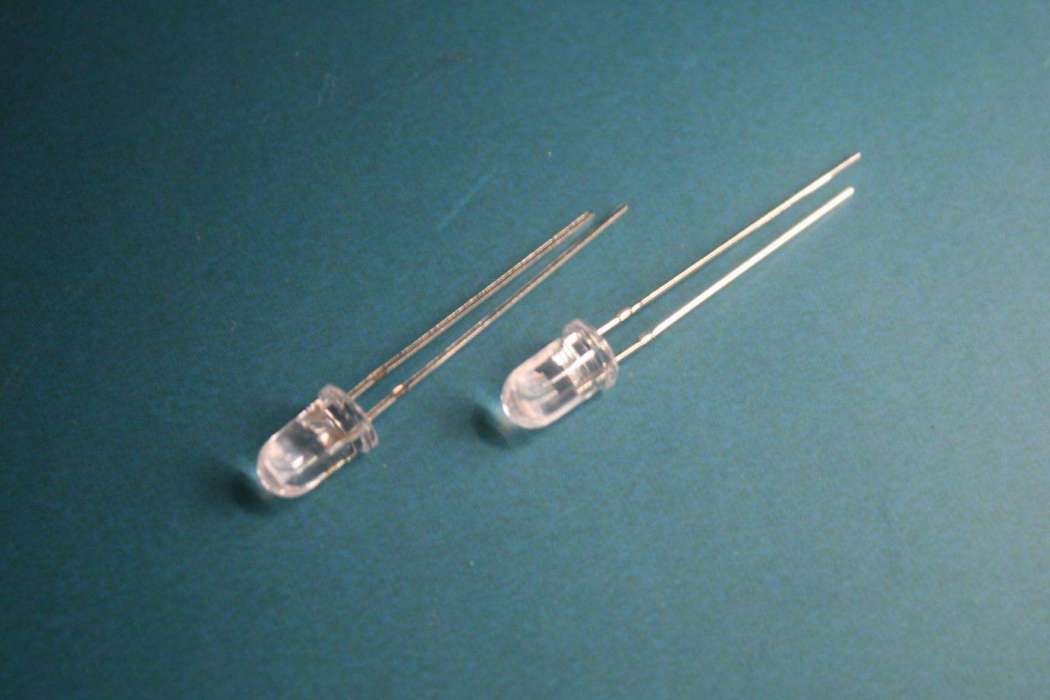

紅外LED

紅外LED

紅外發光二極體(led)是一種將電能轉換為光能的近紅外發光器件,它具有體積小、功耗低、指向性好等一系列優點,泛用於遙控、遙測、光隔離、光開關、光電控制、目標跟蹤等系統。

基本介紹

  • 中文名:紅外LED
  • 類別:紅外發光器
測試系統,二極體的檢測,規格參數詮釋,

測試系統

技術特性:
(1) 正向電流if的測量範圍: 0.10ma~2000.0 ma
(2) 正向電壓vf的測量範圍: 0.001v~15.000v
(3) 反向漏電流ir的測量範圍: 0.10μa~100.00μa
(4) 正向電壓vf的測量範圍: 0.001v~15.000v
(5) 電性能精度:±0.2級 配haas-2000時的技術參數:
(1) 波長範圍:350nm-1100nm;
(2) 波長準確度:±0.5nm;
(3) 雜散光:1.00e-04(bwct技術)
(4) 色品坐標準確度:±0.0003(標準a光源下),±0.0025(標準光色)
(5) 光度線性:0.3%(sbct技術)
(6) 光通量測量範圍:0.01lm~200,000lm(配不同積分球)
(7) 光通量準確度:±1%(不計標準燈本身的誤差) 配stc4000時的技術參數:
(1) 波長測試:380nm~1050nm;
(2) 波長準確度:1.0nm;
(3) 色品坐標準確度:±0.0015(標準a光源下);
(4) 光通量測量:0.1 lm ~1.9999×105 lm(配不同大小積分球);
(5) 光通量精度:一級

二極體的檢測

由於紅外發光二極體,它發射1~3μm的紅外光,人眼看不到。通常單只紅外光發光二極體發射功率只有數mw,不同型號的led發光強度角度分布也不相同。紅外led的正向壓降一般為1.3~2.5v。正是由於其發射的紅外光人眼看不見,所以利用上述可見led的檢測法只能判定基pn結正、反向電學特性是否正常,而無法判定其發光情況正常否,為此,最好準備一隻光敏器件(如2cr、2dr型矽光電池)作接收器。用萬用表測光電池兩端電壓的變化情況。來判斷紅外led加上適當正向電流後是否發射紅外光。如測量電路圖所示:

規格參數詮釋

1、光的波長,比這個數再小便是可見光了,850納米咱們還是能夠看到紅點的,假如是900納米以上就看不到了。
2、便是用了8000小時後其強度衰減到本來的85%
3、這是一個自動彩色轉成黑白的攝像機,當光線太暗時攝像機照度不足須要補光,你這裡是用紅外發光二極體(led)當照明的,因為紅外光不能體現色采故攝像機不再進行彩色編碼只輸出黑白信號(亮度信號),這個益處是削減了彩色編碼帶來的色噪聲。固然還進一步的是可能你的攝像機有雙濾光片轉換的功效,已經已是黑白信號了就將本來用於色校對的濾光片也切掉了以利於紅外線的經過,這樣的話當系統感覺到照度不夠到變成翻開led、切掉濾光片終止彩色編碼的時間是0.5-2秒內實現。(也可能不具有雙濾光片切換功效,你提供的訊息里也不包括了雙濾光片的充足條件)
反過來黑白變彩色便是這個的逆流程。
