襯墊(gasket)

襯墊

gasket一般指本詞條

襯墊,又名墊圈、墊片,是機械密封件,其填充兩個或更多個配合表面之間的空間,通常用於防止在壓縮時從連線的物體泄漏或進入接合物體。

也會根據商品不同形狀及薄弱部位,用於固定商品,確保商品在運輸過程中不致移動,同時具有緩衝作用的包裝構件。襯墊作為具有緩衝作用的包裝構件,其主要作用是減少或降低外界衝擊對內包裝物品的破壞。常用的緩衝材料有EPS、EPE、PE、PP、紙漿模塑、瓦楞紙板、現場發泡等。

基本介紹

  • 中文名:襯墊
  • 外文名:gasket
  • 同類:墊圈、墊片等
  • 材料:EPS、EPE、PE、PP、紙漿模塑
  • 套用:機械密封件,緩衝作用的包裝件
簡介,襯墊材料屬性,常見的襯墊分類,板狀襯墊,固體材料襯墊,螺旋纏繞襯墊,雙套襯墊,壓實襯墊,壓蓋密封墊,專利例子,性能,特點,

簡介

襯墊允許在機器零件上可以填充不規則的配合表面。襯墊通常通過從片材切割而產生。
用於特定套用的墊圈,如高壓蒸汽系統,可能含有石棉。然而,由於與石棉接觸有關的健康危害,實際使用非石棉墊片材料。
通常期望的是,襯墊由在某種程度上產生的材料製成,使得其能夠變形並且緊密地填充其設計的空間,包括任何輕微的凹凸。一些墊圈需要將密封劑直接施加到襯墊表面才能正常工作。
一些(管道)襯墊完全由金屬製成,並依靠座位表面來完成密封;使用金屬自身的彈簧特性(達到但不超過σy,材料的屈服強度)。這是典型的一些“環形接頭”(RTJ)或其他一些金屬墊片系統。這些關節被稱為R-con和E-con壓縮型接頭。

襯墊材料屬性

襯墊通常由平板材料,紙,橡膠,矽酮,金屬,軟木,毛氈,氯丁橡膠丁腈橡膠,玻璃纖維,聚四氟乙烯(也稱為PTFE或特氟隆)或塑膠聚合物(例如聚氯三氟乙烯)製成。
在壓縮纖維墊片材料的工業套用中,襯墊的更理想的特性之一是能夠承受高的壓縮載荷。大多數工業襯墊套用包括螺栓在14MPa(2000 psi)或更高的壓力範圍內進行壓縮。一般來說,有幾個真理可以提供更好的墊圈性能。經過測試的測試之一是:施加在墊圈上的壓載荷越多,持續時間越長。
測量襯墊材料耐壓縮載荷的能力有幾種方法。 ”熱壓縮測試”可能是這些測試中最受歡迎的。大多數襯墊材料製造商將提供或公布這些測試的結果。

常見的襯墊分類

基於工業使用、化學接觸和物理參數,襯墊有許多不同的設計:

板狀襯墊

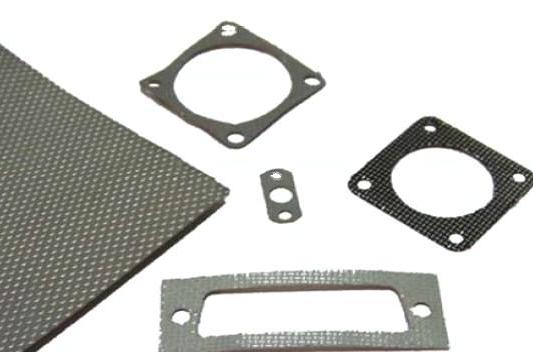

當一片材料具有“衝壓”的襯墊形狀時,它是板狀襯墊。 在以前,材料常用壓縮石棉,但是現多使用的多是像石墨這樣的纖維材料。 這些襯墊可以根據所用材料的惰性來滿足不同的化學要求。 非石棉襯墊片是耐用的,具有多種性能,而且很厚。 材料可以是礦物、碳或腈合成橡膠。 使用板狀襯墊可以套用在包括酸、腐蝕性化學品、蒸汽或輕度苛性鹼。 在安裝襯墊時,彈性和良好的恢復空間可以防止襯墊的破損。

固體材料襯墊

固體材料通常是使用金屬材料,它們的生產成本很低。但這些襯墊通常有更高的質量控制水平,通常可以承受更高的溫度和壓力。關鍵的缺點是,為了與法蘭頭部平齊,防止滲漏,必須對固體金屬進行大壓縮。材料的選擇比較困難,因為主要使用金屬,會面臨過程污染和氧化的風險。另一個不利因素是,使用的金屬必須比法蘭柔軟。

螺旋纏繞襯墊

螺旋纏繞襯墊包括金屬和填充材料的混合物。一般來說,襯墊有一個金屬(通常是碳豐富的或不鏽鋼的)向外纏繞在一個圓形的螺旋(其他形狀是可能的)上,填充材料(通常是一個柔軟的石墨)以同樣的方式纏繞,但從相反的一面開始。這形成了填充和金屬的交替層。這些墊圈的填充材料充當密封元件,金屬提供結構支撐。
這些在大多數套用中已經被證明是可靠的,並且比固體襯墊有更低的夾緊力,儘管成本更高。

雙套襯墊

雙套襯墊是填充材料和金屬材料的另一種組合。在這個應用程式中,一個與“C”類似的管子由金屬製成的,另外一個也同樣被製成“C”,使管子交匯處最厚。填料被塞入殼體和工件之間。當使用時,由於有較大的金屬量,在接觸的兩個尖端(由於殼體/片的相互作用),這兩個地方承擔了密封過程的負擔。由於所需要的是一個外殼和一個部件,這些襯墊可以由幾乎任何可以製成薄片的材料製成,然後可以塞入一個填充劑。

壓實襯墊

壓實襯墊象O形圈與X形圈一樣,安裝在矩形溝槽里,使O形圈斷面具有較大的壓縮餘量,在襯墊與密封面之間產生大的接觸應力,就是靠此應力起密封作用的襯墊,其分類有O形圈、五棱密封圈、X形圈等。

壓蓋密封墊

壓蓋密封墊即通常說的填塞式襯墊,主要用於迴轉軸的密封。填塞在泵及壓縮機等的軸所貫通部位的填料箱內,達 到防止泄漏的作用,在這種填料中斷面形狀有正方形、圓形、梯形、平形四邊形或圓形的,作成圓圈形、螺旋狀或繩狀纏繞在軸的周圍,順次填塞並用壓蓋緊固使用。 壓蓋密封可用各種材料組合成各種形態的,其種類非常多,大致分類時有編織填料、層狀成形填料、 金屬填料等。編織填料是將作為素材的捻線用編織方法構成,有八字形編織、袋狀編織、格子編織等。

專利例子

襯墊的分類有端蓋襯墊、陶瓷焊接襯墊等。實用新型是提供一種襯墊,套用於一電路板的一觸控開關上,觸控開關在其頂面設有一開關組件,襯墊包括一套護基座,套護設在觸控開關上,套護基座內部由上而下分別形成一第一區及一第二區,第一區的空間用以容置觸控開關且第二區的空間用於容置觸控開關頂面的開關組件,以及一按壓凸部設定於套護基座的頂部且與套護基座一體成型,當按壓凸部受到一外力觸控時,可觸控觸控開關。

性能

一種可操作性好的、且即使隔板等安裝對象部件是低強度的材料或薄板、也易於使安裝對象部件與襯墊形成一體的、裝配操作性好的、用作燃料電池用襯墊或HDD用襯墊等的襯墊,具有一面具備貼上功能的片狀襯墊安裝部件和與上述片狀襯墊安裝部件形成一體的橡膠狀彈性材料制襯墊本體,由此形成利用上述片狀襯墊安裝部件的貼上功能而裝配在安裝對象部件上的結構。

特點

襯墊的特徵在於,包括:一面具有貼上功能的片狀襯墊安裝部件;和與所述片狀襯墊安裝部件形成一體的橡膠狀彈性材料制襯墊本體,利用所述片狀襯墊安裝部件的貼上功能,裝配在安裝對象部件上。
