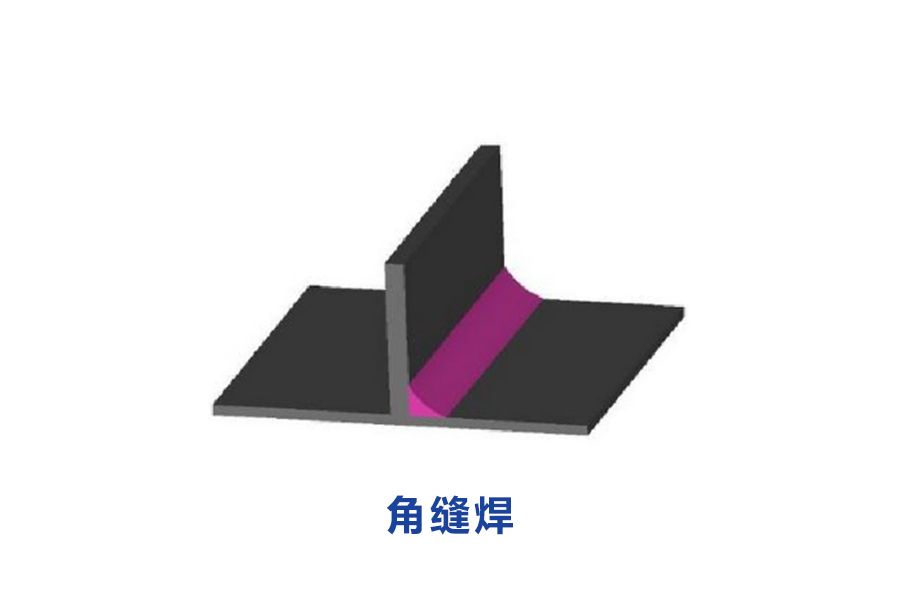

平角焊縫角焊縫的埋弧自動焊大多採用船形位位置焊接,可以獲得大的焊角尺寸,而平角焊縫埋弧焊要鋒得大的焊角尺寸當困難。資料和生產實踐證明,平角焊縫單絲埋弧焊只能獲得焊角高k≤8mm的焊角尺寸,且焊縫表面呈凹形,角焊穎的有效高度h1隻有3.5~4mm,要獲得有效高度h1≥5mm必須採用多層多道焊。這樣不僅效率低,而且增加了工件的變形。
基本介紹
- 中文名:平角焊縫
- 焊角尺寸:焊角高k≤8mm
- 類型:焊接方式
平角焊縫難度解決
