基本介紹
- 中文名：AA-4飛彈
- 外文名：AWL
- 研製國家：蘇聯
- 類型：空對空飛彈
- 代號：錐子
- 首次出現時間：1961年
簡介,研製歷史,設計特點,性能參數,使用情況,
簡介
50年代末期，前蘇聯在AA—2“環礁”飛彈的基礎上發展出了一種太長細比的空對空飛彈，西方國家稱其為AA—4“錐子”。

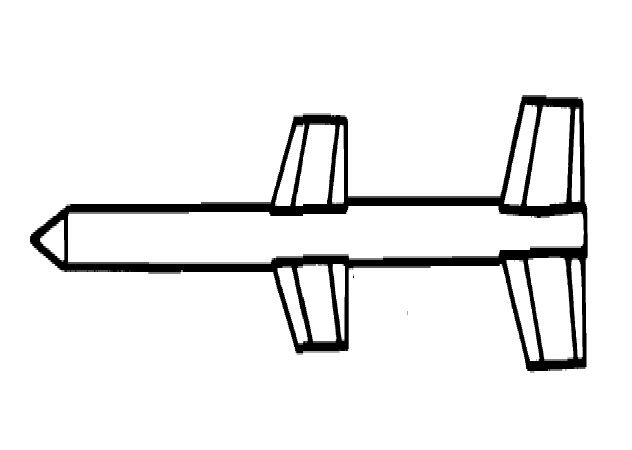

從外形上看， AA—4的確像一支刺人的錐子，它彈身細長，頭部尖利，給人以銳不可當的感覺。該彈的彈徑大約為0.3米，但其長度卻有5米，AA—4的彈翼與尾翼均採用梯形平面形狀，翼展1.52米。該彈採用半主動雷達制導方式和固體火箭發動機。彈重約360千克，戰鬥部重50千克，其最大速度約M數2.6。雖然AA-4的外形尺寸和發射重量較大，但射程太近，性能也較落後，所以很快便停產了。
研製歷史
該彈是米高揚和古列維奇兩個飛機設計局為參予50年代中期蘇聯國土防空空軍決定研製中/遠距新型空空飛彈系統的競爭而推出的一個空空飛彈研製項目，設計局代號為К-9或К-155，擬裝備其正在研製的米格-Е-152新一代防空截擊機。當時，參加競爭的還有另外三家飛機設計局和兩家飛彈設計局。К-9是兩級式遠距空空飛彈，曾在1961年土希諾機場舉行的蘇聯航空節上由米格-Е-152截擊機翼下各掛1枚模型彈參加飛行表演，西方和北約集團給予其編號和命名為AA-4“錐子”(Awl)，1962年隨著米格-Е-152截擊機計畫被取消而停止發展。
設計特點
該彈的氣動外形布局與К-8不同，採用全動式彈翼和固定式尾翼，分別裝在彈體中部和尾部，呈X-X配置。關於該彈的性能，過去一直將其視為已經正式裝備使用的、近距空空飛彈。但是，從蘇聯解體後透露給外界的訊息表明，該彈首先並不是為同戰鬥機近距空戰、而是為攔截攻擊轟炸機設計的遠距雷達型空空飛彈，雖未能獲準投產進入現役，但卻是蘇聯早期研製成功的、最重的半主動雷達型遠距空空飛彈，其性能指標大大超出原先預測的數據，如彈重580kg、射程大於20km，其最初預測數值分別為360kg和9.2km。
性能參數
射程：9.2 km
速度：M=2. 6
彈長：5.0m
彈徑：300mm
翼展：1.52m
彈重：360kg
制導：半主動雷達制導
戰鬥部：高能炸藥戰鬥部，重50kg
動力裝置：固體燃料火箭發動機
使用情況
“錐子”空對空飛彈於1961年蘇聯航空節時第一次在“海豹鰭”試驗機上出現，該彈曾裝備米格一23戰鬥機。由於該彈性能落後，於六十年代中期停止生產。
