錨固機械是用於岩石加固作業中的鑽錨桿孔、注漿、安裝錨桿和頂推等工序作業的機械總稱。這些機械設備主要有黃岩台車、水泥砂漿注漿機、裝桿機和頂推設備等，一般統稱為錨桿機。
基本介紹
- 中文名：錨固機械
- 外文名：rock bolting machinery
- 學科：水利工程
- 領域：工程技術
簡介,機械設備,錨桿機的類型,錨桿台車,錨桿台車的組成,錨桿台車的優點,發展,
簡介
錨固機械是用於岩石加固作業中的鑽錨桿孔、注漿、安裝錨桿和頂推等工序作業的機械總稱。
機械設備
這些機械設備主要有黃岩台車、水泥砂漿注漿機、裝桿機和頂推設備等，一般統稱為錨桿機。
錨桿機的類型
普遍採用的錨桿機有3種類型:
①臂架式錨桿機。由車體、鑽臂、鑿岩機、防護蓋、液壓機構等組成，鑽錨桿孔的鑿岩機由鑽臂開降推進，鑽臂不能旋轉，只適用於垂直頂部方向錨桿支護。
②推進器式錨桿機。由車體、鑽臂、推進器、鑿岩機、液壓機構等組成，鑽錨桿孔的曾岩機由鑽臂上的推進器推進，鑽臂可旋轉360°全新面任意方向鑽錨桿孔。
③旋轉架式錨桿機。由推進器式發展而成，其特點是有1個旋轉器工作機構。每轉動50°或55角就變換1個工作位置，一般有2個或3個工作位置。有2個工作位置的旋轉器，1個用於鑽錨桿孔，1個用於安裝樹脂錨桿或機械錨桿。有3個工作位置的旋轉器，1個用於鑽錨桿孔，1個用於安裝樹脂藥包。1個用於安裝錨桿桿體。全自動旋轉工作架帶有錨桿倉(可放置4~15根錨桿)。錨桿機使用的鑿岩機--轂為被成旋轉或被壓旋轉衝擊式，最大鑽孔深度為5 m。

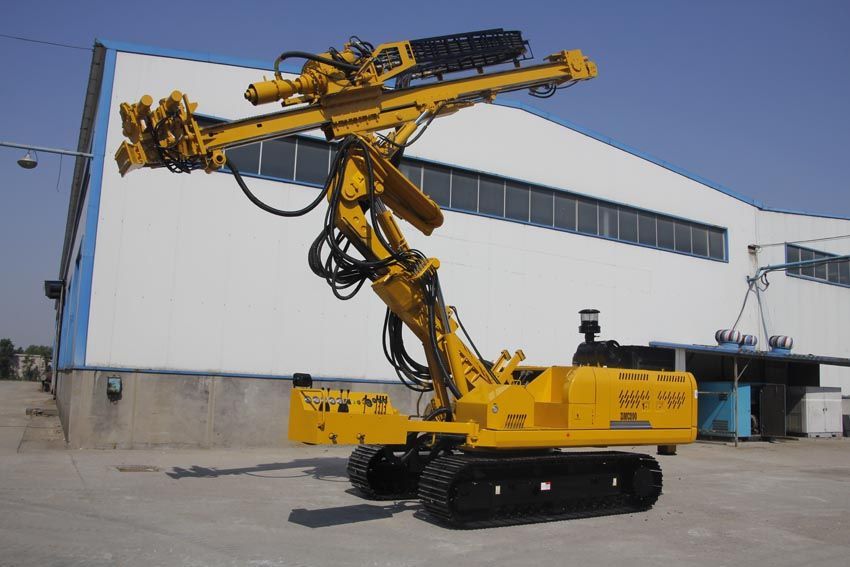

錨桿台車
在岩石錨固施工中，由於設備多、互相干擾、再加上重複定位，因此。安裝錨桿的質量和速度很低，而且也很不安全。因此。在台車上裝上錨桿系統可以在一次定位的情況下完成從鑽孔、注漿到裝人錨桿的作業的全過程，這種設備稱為錨桿台車。
錨桿台車的組成
錨桿台車一般由錨桿頭、霄架系統、控制台、底盤和其他輔助系統裝置組成。錨桿頭一般是一堅固的鋼結構，在其上裝有鑽機推進器、錨桿推進器和錨桿架。錨桿頭部定位塊頂牢在岩石上，以此作為錨桿各作業階段的旋轉中心。臂系統具有旋轉和變角度系統，所以錨桿頭能滿足所有方向錨桿的需要。控制台是台車的控制中心，均是液壓操縱。底盤是專門設計用於地下工程的，有輪式、履帶式和軌道式底盤之分。輔助系統有液壓支腿、供臂系統、照明系統等。
錨桿台車的優點
機械化作業，增強了安全性；效率高，成本降低；安裝質量穩定；降低工人的勞動強度；適用範圍廣泛，一般能安裝直徑14~38mm的樹脂或砂漿錨桿、脹殼錨桿、鍥縫式錨桿以及其他機械錨桿。
發展
隨著機械化和液壓技術的進步，錨固支護走向高度機械化並向自動化方向發展。
