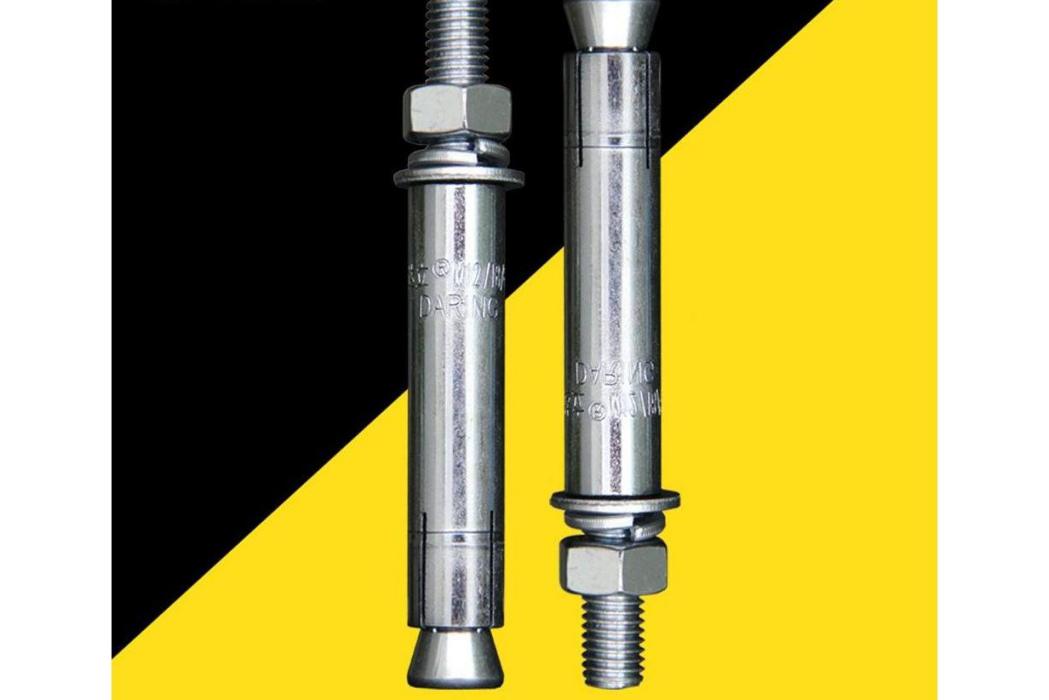

後擴底錨栓

後擴底錨栓

後擴底錨栓是用於高安全度場合的固定元件。

介紹後擴底錨栓的特點、分類、安裝方法。

擴孔型錨栓是指在混凝土基材打完直孔後,在孔的底部再次擴孔,擴孔後的型腔與錨栓張開的鍵片構成互鎖機構,實現後錨固連線。在GB50367-2013《建築混凝土結構加固設計規範》中,定義這類構造的鎖鍵錨栓統稱為後擴底錨栓。

基本介紹

  • 中文名:後擴底錨栓
  • 使用範圍:安全度要求極高的場合
  • 產品特徵:承載能力強、抗震動、衝擊荷載
產品套用,產品特徵,產品特點,安裝說明,套用範圍,

產品套用

捷運隧道供電支架固定安裝
工業廠房管道排布固定安裝
幕牆埋板和機械設備固定安裝

產品特徵

適用於開裂和非開裂混凝土C20-C60上錨固,能抵抗震動荷載和衝擊荷載。
具有極高的承載能力,錨固效果與預埋件相當。
較小的扭力旋緊即可承載,完全的內置機械鎖效應。
適應可變的錨固深度和可變的固定物厚度。
無膨脹應力,對混凝土基材施加的初期應力小,適用於小邊距和小間距。

產品特點

1.具有極高的承載能力,抗疲勞,抗震動,安全可靠。
2.膨脹應力小,適用於小邊距小間距離的安裝固定。
3.適用於一切不宜植筋或是不宜使用化學錨栓的特殊環境。
4.錨栓上有明顯的安裝刻度,安裝方便。
5.根據不同的使用環境有不同的材質,滿足客戶的各種需求。
6.品種規格齊全,也可以根據施工的要求定做各種特殊規格的產品。
7.後擴機械錨栓有專用的擴孔鑽頭,可快速擴孔,安裝快捷。

安裝說明

1.先用普通的衝擊鑽根據要安裝錨栓的規格型號來進行鑽孔,確定鑽孔直徑和深度。
2.採用擴孔鑽頭進行二次擴孔。
3.採用手動泵或氣動泵來進行清孔,孔必須清理乾淨。
4.安裝前,先將各個組件擰緊。保證沒有鬆動,然後將錨栓插入成型孔中。
5.在螺栓上用卡具把螺栓卡住保證螺桿不轉動。使用扭力扳手擰緊螺母。
6.卸下卡具,鬆開螺母,將要固定的連線件裝好,用扭力扳手按照錨栓的規格型號的要求施加扭力,安裝完成。

套用範圍

1、適用於安全係數要求較高的場合。
2、適用於工業廠房、輸送系統、起重系統中大型設備的安裝及固定。
3、適用於幕牆後補埋板與混凝土的錨固;
4、鐵路、隧道、橋樑等各類管道、線纜支架的安裝和固定。
5、各種防盜門、防盜窗、防火門的安裝
6、民用建築中各種管道的安裝和固定
