基本介紹
- 中文名:勻膠
- 外文名:Spin-on PR Coating
- 別名:旋轉塗膠
- 屬性:光刻工藝的基本步驟
引言
基本步驟

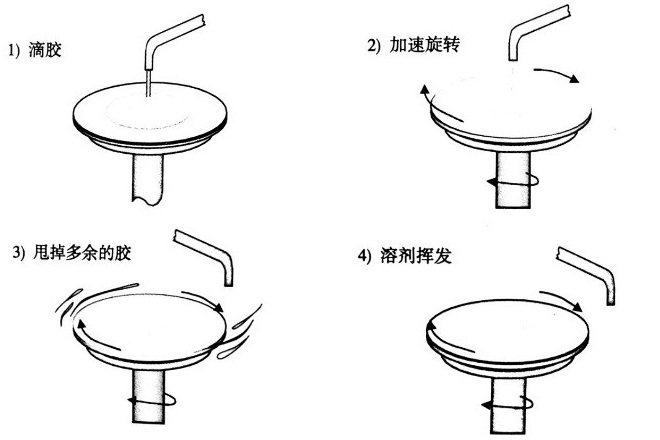

光刻塗膠方法
- 分滴。當矽片靜止或旋轉得非常緩慢時,光刻膠被分滴在矽片上。
- 旋轉鋪開。快速加速矽片的旋轉到一高的轉速(rpm)使光刻膠伸展到整個矽片表面。
- 旋轉甩掉。甩去多餘的光刻膠,在矽片上得到均勻的光刻膠膠膜覆蓋層。
- 溶劑揮發。以固定轉速繼續旋轉已塗膠的矽片,直至溶劑揮發,光刻膠膠膜幾乎乾燥。

勻膠,光刻工藝的基本步驟之一,也被稱為旋轉塗膠或甩膠,成底膜處理後,矽片要立即採用旋轉塗膠的方法塗上液相光刻膠材。引言矽片被固定在一個真空載片台上,它是一個表面上有很多真空孔以便固定矽片的平的金屬或聚四氯乙烯盤。一定數量...
