丁字接頭

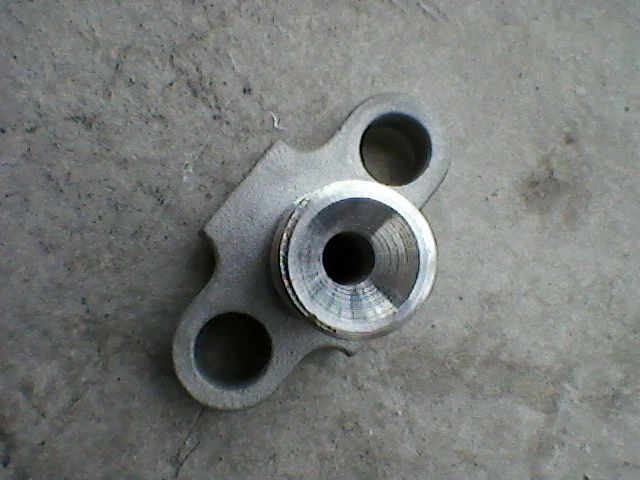

兩焊件構成“T”字型的接頭稱為丁字接頭，丁字接頭在鋼結構中被廣泛套用，但在焊接時要注意焊接次序以減少應力和變形。丁字接頭是用於壓力變送器與管路連線的接頭，法蘭端與變送器法蘭端連線，螺紋端與儀表或管路連線。

基本介紹

簡介,作用,工作應力分布及工作性能如何,

兩塊鋼板成丁字形結合的接頭稱為丁字接頭。按照焊件厚度‘和坡口準備的不同，丁字接頭的坡口可分為不開口、單邊V形、K形以及雙U形四種形式。如圖1所示。

圖1 丁字接頭

材質：不鏽鋼為常用規格，螺紋接頭多為M20*1.5

壓力：最大可達40MPA.

常與羅斯蒙特，EJA，霍尼韋，國內外各大變送器配套使用。

丁字接頭一般是作為聯繫焊縫使用。即當結構工作時，接頭上的焊縫是不受力的，而僅起聯繫焊件的作用。在這種情況下，接頭的板邊不需開坡口，但當丁字接頭的焊縫承受動載荷時，則應根據對結構強度的要求和板厚的不同，分別選用不同的坡口形式，以使焊接接頭能夠焊透，提高承受動載荷的能力。

由於丁字接頭(十字接頭)焊縫向母材過渡較急劇，接頭在外力作用下力線扭曲很大，造成應力分布極不均勻，在角焊縫的根部和過渡處都有很大的應力集中，如圖2所示。

圖2工作應力分布

圖2(a)是未開坡口丁字(十字)接頭中正面焊縫的應力分布狀況。由於整個厚度沒有焊透，所以焊縫根部應力集中很大。在焊趾截面B-B上應力分布也是不均勻的，曰點的應力集中係數值隨角焊縫的形狀而變。應力集中隨θ角減小而減小，也隨焊腳尺寸增大而減小。但聯繫焊縫在B點的K_T隨焊腳尺寸增大而增大。

圖2(b)是開坡口並焊透的丁字(十字)接頭，這種接頭的應力集中大大降低。可見保證焊透是降低丁字(十字)接頭應力集中的重要措施之一。因此，對重要的丁字接頭必須開坡IZl或採用深熔焊接法進行焊接。

丁字(十字)接頭當其焊縫不承受工作應力時，在其角焊縫根部的A點處和焊趾B點處亦有應力集中。當θ=45°，K=0.8δ時，B點的應力集中係數達3.2左右。丁字接頭由於偏心的影響，A點和B點的應力集中係數都比十字接頭的低。B點的應力集中係數值隨角焊縫的形狀改變，如圖3所示。

圖3 應力集中係數值隨角焊縫的形狀改變
