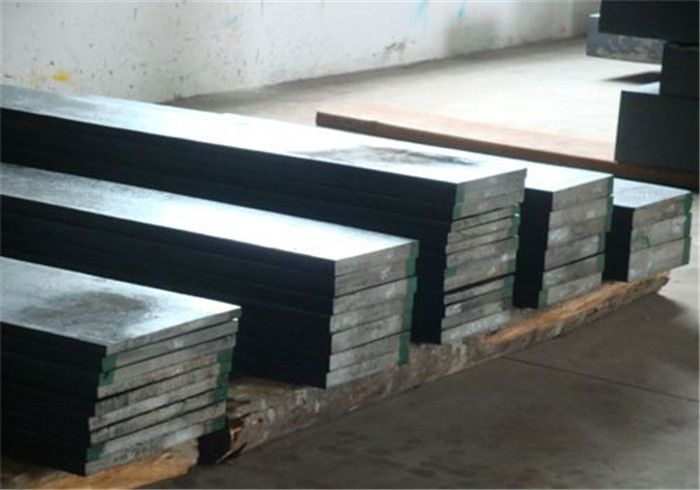

S136H鋼材

S136H預硬耐蝕鏡面模具鋼，S136H高純度，高鏡面度，拋光性能好，防鏽防酸能力極佳，熱處理變形小· 軟性退火至約hb215(可淬硬至hrc53) 適用於鏡面模，淬火後防酸性高，可保證冷卻管道不受鏽蝕，適合pvc,pp,ep,pc,pmma塑膠，食品工業機械構件。

基本介紹

• 中文名：S136H鋼材
• 預硬：HB290-330
• 淬火硬度：HRC52
• 適用領域：塑膠，食品工業機械構件

出廠狀態

S136H鋼材特性：

1、最佳之拋旋光性

2、滲透性良好

3、良好之抗腐蝕性

4、此鋼材經淬火及鏡面磨光後，其抗腐蝕性能更加可靠。

化學成份(%):

C :0.38

Si :0.8

Mn :0.5

Cr :13.6

V :0.3

用途

適於潮濕環境及弱酸鹼性環境下使用的模具鋼，經ESR重熔的（A級）鋼材適於製作光學儀器、鏡頭、鏡片模具等

適用於最子零件、捨棄式的餐刀具、器皿, 照相機、太陽眼鏡、化學儀器及塑膠製品

物理性質：　如表所示，S136H模具鋼材在淬硬後，硬度回火至50HRC，在室溫及高溫下的數據。

溫度℃	20	200	400
密度kg/m	7850	7800	7700
彈性係數N/mm	216*10	211*10	191*10
熱膨脹係數自20℃起	-	11*10	11.4*10
熱傳導係數W/m℃	16.5	21.5	23.5
比熱J/Kg℃	461	-	-

抗拉強度：

S136H模具鋼材為直徑25mm的圓棒，經過1025℃淬火及二次回火，在不同硬度下的結果，如表示：

硬度HRC	55	50	45
抗拉強度N/mm	2051	1782	1430
0．2%硬度N/mm	1610	1460	1280
斷面收縮率（%）	26	29	40
伸長率（%）	8	10	12
