基本介紹
- 中文名：M3半履帶車
- 外文名：Half-track Armoured Personnel Carrier
- 研製單位：阿德莫爾汽車公司
- 現狀：完成生產計畫
- 生產單位：阿德莫爾汽車公司
基本信息,歷史背景,結構特點,性能數據,發動機,傳動裝置,懸掛裝置,武器裝備,裝甲,
基本信息
研製單位：阿德莫爾汽車公司 Autocar Company of Ardmore,US
金剛石T汽車公司 Diamond T Motor Car Compa
生產單位：阿德莫爾汽車公司 Autocar Company of Ardmore,US
金剛石T汽車公司 Diamond T Motor Car Compa
裝備情況：阿根廷、喀麥隆、哥倫比亞、多米尼加、希臘、以色列、日本、茅利塔尼亞、墨西哥、摩洛哥、尼日、巴拉圭、塞內加爾、中國台灣省、泰國、多哥和薩伊等。
歷史背景
1937年美國採用M2非裝甲半履帶式車底盤，匹配M3A1偵察車體製成T7車，T7車定型後稱為M2半履帶式車。1939年又研製了M3半履帶車，車體比M2稍長，從而有較大的承載力。1940年，阿德莫爾汽車公司、金剛石T汽車公司和懷特汽車公司都同陸軍簽訂生產半履帶式車契約。這些車輛都採用懷特公司的160AX型汽油機、斯皮舍（Spicer）公司的傳動裝置和提姆肯-底特律（Timken-Deroit）公司的車橋。為進一步擴大生產，萬國收割機公司又生產了M9和M5半履帶式車，兩車採用該公司的許多汽車部件，但性能分別與M2和M3車部件相當。到1944年，美國連續生產半履帶車計42000輛，在二次大戰中，大量裝備了盟軍。以色列在1967年和1973年的戰爭中也大量使用過半履帶式車，其現役的半履帶車的動力都已改裝為通用汽車公司（GMC）6V-53型柴油機（128kW/2800r/min）。由於半履帶車存在種種缺點，40年代末美國陸軍已用全履帶裝甲人員輸送車取代之。

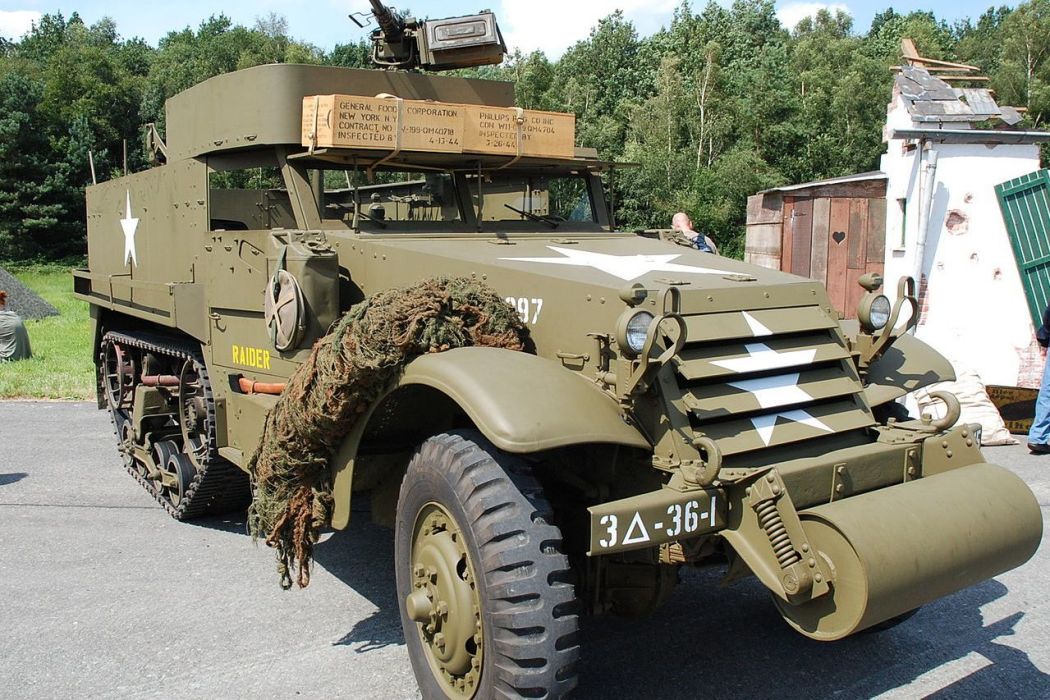

M3半履帶車
結構特點
半履帶車採用傳統的總體布置，發動機在前，3名乘員居中，載員室在後。為了方便車輛越過壕溝，車前裝有1個圓輥，部分車上用拉力為44.5kN的絞盤代替。
各型半履帶車均採用制式汽車部件，區別僅在於發動機，M2和M3及其變型車採用懷特公司的160AX型水冷汽油機，而M5和M9及其變型車採用萬國收割機公司的水冷汽油機。動力室前部是裝有裝甲的百葉窗，用於保護散熱器，且可在駕駛室操縱。
傳動裝置包括機械式4速齒輪變速箱、2速傳動箱、萬向軸、全浮式半軸和汽車型前後車橋等。車輛轉向用方向盤操縱。配有腳制動和手制動器。
車體為半敞開式，採用軋制鋼板，用螺釘聯接製成。乘員室前是由12.7mm厚的不碎玻璃製成的擋風玻璃窗，作戰時可以去掉，放下帶有兩個觀察孔的裝甲前窗。兩側車門可向前打開，側門上半部有1個滑動蓋防護的觀察孔，為擴大視野，門的上半部可向外打開。
載員室後部有1個向右打開的車門。必要時載員室頂部可架設弓形支架和帆布蓋。載員室前部裝有機槍枝架，但各型車裝備不同。M2和M2A1、M9和M9A1車裝2挺12.7mm機槍，M3和M5僅有1挺7.62mm機槍，而M3A1和M5A1則裝7.62mm和12.7mm機槍各1挺。
半履帶車前輪採用多層加強型外胎，內裝防彈填料。兩條履帶各有1個主動輪和1個帶張緊裝置的誘導輪，有8個小負重輪，主動輪的動力直接由半軸傳遞。履帶懸掛是螺旋彈簧聯動。採用防滑掛膠履帶。
各種半履帶車均無水上浮渡能力，也無三防裝置。
性能數據
型號 | M2A1 |
乘員 | 10人 |
戰鬥全重 | 8890kg |
淨重 | 6940kg |
單位功率 | 10.6kW/t |
車長（裝圓輥） | 5.962m |
車長（裝絞盤） | 6.137m |
車寬 | 2.221m |
車高 | 2.692m |
車底距地高 | 0.233m |
輪距（前） | 1.637m |
輪距（後） | 1.722m |
履頻寬 | 305mm |
履帶著地長 | 1.187m |
公路最大速度 | 64km/h |
燃料儲備 | 227L |
公路最大行程 | 280km |
涉水深 | 0.812m |
爬坡度 | 60% |
攀垂直牆高 | 0.304m |
輪胎規格 | 8.25x20 |
制動器類型 | 液壓 |
電氣系統電壓 | 12V |
蓄電池數量/電壓 | 1個/12V |
發動機
生產公司 | 懷特（White） |
型號 | 160AX |
類型 | 6缸直列汽油機 |
功率/轉速 | 94kW/2800r/min |
傳動裝置
生產公司 | 斯皮舍（Spicer） |
類型 | 手動 |
前進擋/倒檔數 | 4/1 |
傳動箱 | 2速 |
離合器類型 | 單片乾式 |
懸掛裝置
前 | 葉片彈簧 |
後 | 渦卷彈簧 |
武器裝備
主武器 | 12.7mm機槍1挺 |
副武器 | 7.62mm機槍1挺 |
主武器彈藥基數 | 700發 |
副武器彈藥基數 | 7750發 |
裝甲
車體前部 | 均質7mm鋼板 |
側部 | 均質7mm鋼板 |
前上部 | 均質12.7mm鋼板 |
頂部（發動機） | 均質7mm鋼板 |
後部 | 均質7mm鋼板 |
