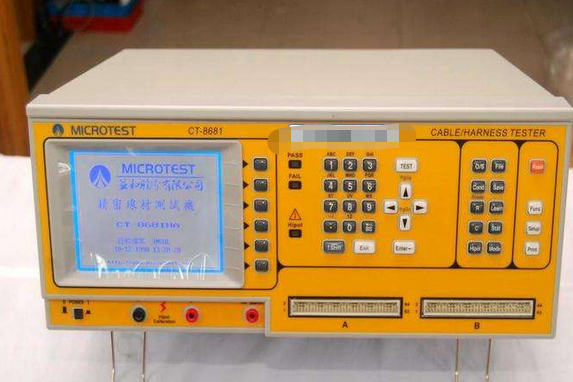

CT-8681是一款線材綜合測試儀，主要用於測試線材的多種電氣和機械性能。
基本介紹
- 中文名：CT-8681
- 直流高壓：DC 200V-700V
- 二極體：D 0-7.0V
- 絕緣電阻：I.S 1MΩ-500MΩ
產品特徵,產品規格及配置,規格,配置,
產品特徵
最高可測試256測試點
提供320*240解析度圖形液晶顯示
線性與安規一應俱全
完全可分段連續測試
提供多種界面，可作各種不同之套用
系統提供統計與電腦線列印功能
產品規格及配置
規格
項目 符號 測試範圍
直流高壓 DC 200V-700V
電阻 R 0.1Ω-1MΩ
電容 C 0-5uf
二極體 D 0-7.0V
導通 DOND 0.1Ω-50Ω
絕緣電阻 I.S 1MΩ-500MΩ
斷/短路 O/S 2kΩ-50kΩ
單邊測試 有
單邊點測 有(自動找點)
斷路測試 2k-50k
瞬間斷短路測試 2K-50K
斷/短路端點判斷 有
配置
進階功能 四線式測試模式,可各式化,連續測試,自動找點,自動診斷量
測訊號源 低壓測試訊號5Vdc,精確度±1%
顯示及聲響裝置 320x240解析度圖形液晶顯示，Pass/Fail LED紅綠指示燈/畫面顯示/聲響
量測接點 64獨立量測接點(Optionnal),高壓校正正負端輸出,自動找點端子
控制臺 系統/快速/編輯/功能按鍵群組
存儲裝置 512K記憶體，最高存儲56組設定檔案
電源供應 115/230 Vac 可切換式,電壓輸入±10%，50/60 Hz
配件 電源線X 1、32針轉接牛,角治具X 1、找點探棒X 1、說明書X 1
尺寸 425 x 190 x 350 mm
重量 重約 12 Kg (不含配件)
