82b

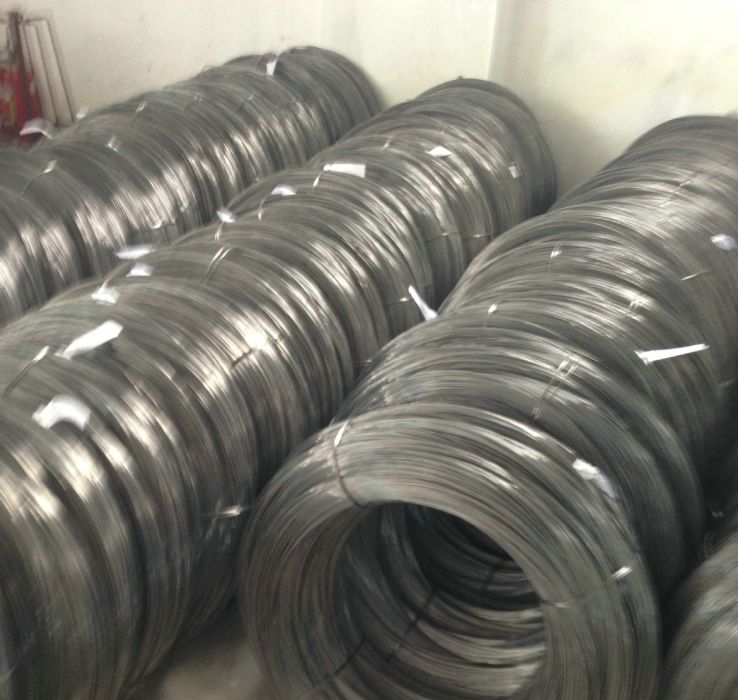

82B屬於高碳鋼，82代表的是它的含碳量為0.82% ，B代表等級。是生產預應力鋼絲和鋼絞線用鋼82MnA(國內牌號)及其成品盤條用鋼的簡稱。

一般製作高碳鋼絲，又稱為琴鋼絲。

基本介紹

• 外文名：82b
• 類型：高碳鋼
• 全稱：SWRH 82B
• 硬度範圍：41-60B之間

基本信息

82B是日本牌號，全名SWRH 82B，屬於高碳鋼。相當於我國的82MnA。

硬度範圍是41-60B之間

化學成分

質量分數%

碳C：0. 80～ 0.85;

錳Mn：0. 60～0. 90;

矽Si：0. 12～ 0. 32;

硫S：≤ 0. 025;

磷P：≤0. 025;

銅Cu：≤ 0. 20

力學性能

直徑為8.0-10.0mm時，抗拉強度為1080-1200MPa，面縮不小於25%。

直徑為10.5-13.0mm時，抗拉強度為1060-1180MPa，面縮不小於25%。

高倍組織

82B的組織主要為索氏體，不應有馬氏體、網狀滲碳體及對性能有害的組織。

產品用途

82B盤條主要用於高強度金屬製品領域,通常用 11～ 13mm的按用途可分為製造各種重要彈簧、各種高應力機械彈簧及閥門彈簧所用的琴鋼絲。82B盤條拉拔、捻製成為預應力鋼絲、鋼絞線,要求盤條必須有足夠的強度、面縮率和較好的拉拔性能。

加工工藝

82B鋼絲是經鉛浴淬火後冷拉而成，具有非常高的強度極限和彈性極限，是廣泛套用的小彈簧材料。鋼絲的質量、性能要求嚴格，除拉伸試驗外，還需作扭轉、腐蝕、銳碳等試驗。
