鋼筋排列

鋼筋排列

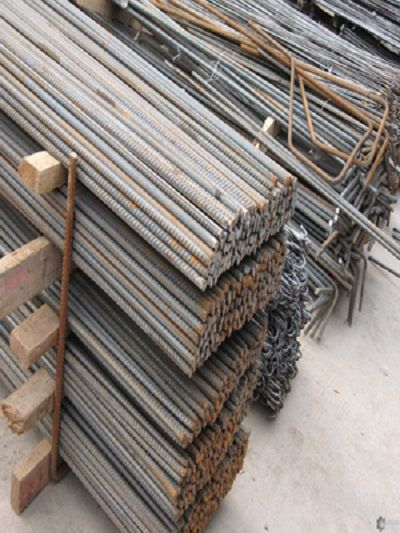

鋼筋是指鋼筋混凝土用和預應力鋼筋混凝土用鋼材,其橫截面為圓形,有時為帶有圓角的方形。包括光圓鋼筋、帶肋鋼筋、扭轉鋼筋。鋼筋的排列對結構的受力有很大影響。

基本介紹

  • 中文名:鋼筋排列
  • 外文名:arrangemant of rebar
  • 運用場合:混泥土房屋等
  • 影響:預應力
概念,預應力混泥土屋面梁中預應力鋼筋的排列,梁的選用,截面的選用,縱向受力鋼筋,機械錘的鋼筋排列,基礎架構,機械錘鋼筋排列,梁圈的構造要求,

概念

鋼筋多用於混泥土結構,起到承受預應力的作用。鋼筋排列方式的不同對受力的影響很大。故選擇合理的排列方式是保證建築結構穩定的基本條件之一。

預應力混泥土屋面梁中預應力鋼筋的排列

1.後張法預應力混泥土屋面梁中鋼筋孔道的排列及下翼緣寬度,具體情況參考圖1。
2.先張法預應力混泥土屋面梁下翼緣預應力鋼筋的排列,參考圖2。
3.先張法預應力混泥土屋面上翼緣預應力鋼筋的排列,參考圖3。
鋼筋排列
圖3

梁的選用

截面的選用

截面的選用要考慮到截面形狀和梁的高度。
梁有各種各樣的截面,如矩形、T字形、倒T字形、花籃形、工字形、空心形等,如圖4所示。在選擇梁截面形式時,應根據不同要求,採用不同的形狀。如在整體結構中,為了方便施工,常用矩形和T字形截面;在裝配式樓蓋中。為了擱置板可用倒T字形或花籃形截面。
鋼筋排列
圖4
梁的高度如不小於圖5中的數值時,在一般情況下可不進行撓度驗算。
鋼筋排列
圖5

縱向受力鋼筋

縱向受力鋼筋的直徑及伸入支座的最小根數見圖6。
鋼筋排列
圖6
縱向受力鋼筋的排列
受力鋼筋應儘可能地沿梁寬均勻排列,通常可排成一排或兩排,鋼筋間應有足夠的淨距,以便混凝土能四面包住鋼筋,如圖7所示。
鋼筋排列
圖7

機械錘的鋼筋排列

基礎架構

機械錘基礎之結構設計與一般基礎結構設計相同,先依據作用之振動力,來計算作用於基礎臨界斷面的力矩及剪力,再據以計算必須之鋼筋量。由於機械錘基礎常為塊狀基礎,實際所需的鋼筋量常為最小鋼筋量。
鋼筋排列
圖8

機械錘鋼筋排列

鋼筋的排列,一方面靠結構分析,一方面則靠經驗準則,圖8與圖9為兩種典型的鋼筋排列方式。一般錘砧底下通常使用兩層或三層水平筋,最上層鋼筋之混凝土保護層厚,至少需大於3cm,其下各層鋼筋則相距10~12cm,每層水平筋均為兩向交錯成格子狀,各向之鋼筋一般採用直徑14~20mm鋼筋,間距20~30cm。圖10所示者為另一種鋼筋的排列方式,將基礎塊當作短梁懸臂樑設計。
鋼筋排列
圖9
鋼筋排列
圖10

梁圈的構造要求

圈樑宜連續地設在同一水平面上並形成封閉狀,圈樑宜與預製板同一標高,或緊靠板底(圖11);當圈樑被門窗洞口截斷時,應在洞口上部增設相同截面的附加圈樑(圖12)。附加圈樑與圈樑的搭接長度不得小於1m,且不應小於其中心線到圈樑中心線垂直間距H1的2倍。
鋼筋排列
圖11
鋼筋排列
圖12
鋼筋混凝土圈樑的寬度宜與牆厚相同,當牆厚h≥240mm時.其寬度不宜小於2h/3;圈樑高度不應小於
120mm;縱向鋼筋不應少於4Φ10,綁紮接頭的搭接長度按受拉鋼筋考慮,箍筋間距不應大於300mm。圈樑兼作
過梁時,過梁部分的鋼筋應按計算用量另行增配。
縱、橫牆交接處的圈樑應有可靠連線,不同位置的鋼筋連線如圖13。剛彈性和彈性方案房屋,圈樑應與屋架、大梁等構件可靠連線。
鋼筋排列
圖13
