樓承瓦

樓承瓦(鋼承瓦，建築壓型鋼板)是採用鍍鋅鋼板經輥壓冷彎成型，其截面成V型、U型、梯形或類似這幾種形狀的波形，主要用作永久性模板，也可被選為其他用途。

基本介紹

• 中文名：樓承瓦
• 別名：鋼承瓦
• 性質：建築壓型鋼板
• 型號：YX75-200-600等

概念

樓承瓦(鋼承瓦，建築壓型鋼板)是採用鍍鋅鋼板經輥壓冷彎成型，其截面成V型、U型、梯形或類似這幾種形狀的波形，主要用作永久性模板，也可被選為其他用途。

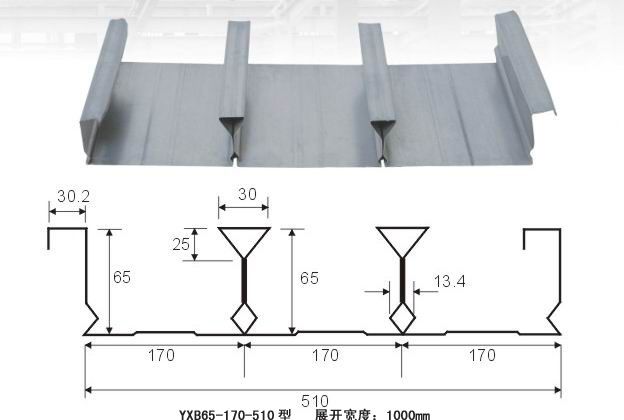

樓承瓦規格型號

樓承板型號：樓承板規格：YX75-200-600（7520型，鍍鋅壓型鋼板），YX75-293-880（帶壓痕壓型鋼板），YX76-344-688（常用鋼承板），YX75-230-690型樓承板，YX76-305-915型樓承板，YX65-185-555（全閉口型壓型鋼板），YX51-200-600（燕尾式樓承板），YX51-226-678樓承板，YX51-253-760鋼承板，YX51-250-750樓承板，YX51-240-720鋼承板，YX51-305-914樓承板，YX50-180-720樓承板，YX35-125-750壓型鋼板，YX51-330-992樓承板等。樓承板、樓層板、樓蓋板、鋼承板，是指壓型鋼板不僅作為混凝土樓板的永久性模板，而且作為樓板的下部受力鋼筋參與樓板的受力計算，與混凝土一起共同工作形成組合樓板。組合樓板的優點（1）自重輕（2）強度高（3）剛度大（4）施工方便快捷5）易於更新（6）便於工業化生產組合樓板的構造要求（1）組合樓板的壓型鋼板應採用鍍鋅鋼板，其鍍鋅層厚度尚應滿足 在使用期時間不致銹損的要求。（2）澆注混淨土的波槽平均寬度不應小於50mm。當在槽內設定栓釘連線件時，組合樓板總高度不應大於80mm。（3）組合板的厚度不應小於90mm；壓型鋼板頂面以上的混淨土厚度不應小於50mm。（4）錨固件要求：組合板端部應設定栓釘錨固件。栓釘應設定在端支座的壓型鋼板凹肋處，穿透壓型鋼板並將栓釘、鋼板均焊牢於鋼樑上。（5）組合板中的壓型鋼板在鋼樑上的支承長度，不應小於50mm。在砌體上的支承長度不應小於75mm。組合樓板性能：節省大量臨時性模板．省去全部或部分模板支撐 減少混凝土用量．減輕結構的永久荷載，對高層建築與地震區有更重要的意義在運輸、堆放、安裝方面均節省大量勞動力．減少工作量 便於鋪設通信、電力、採暖等管線．並且可以鋪設保溫、隔音、隔熱、隔振等材料．改善樓面性能 充分發揮鋼的良好的抗拉強度和延性及混凝土優良的抗壓強度和較大的剛度。

主要特點

1：適應主體鋼結構快速施工的要求，能夠在短時間內提供堅定的作業平台，並可採用多個樓層鋪設壓型鋼板，分層澆築混凝土板的流水施工。 　2：在使用階段樓承板作為混凝土樓板的受拉鋼筋，也提高了樓板的剛度，節省了鋼筋和混凝土的用量。 　3：壓型板表面壓紋使樓承板與混凝土之間產生最大的結合力，使二者形成整體，配以加勁肋，使樓承板系統具有高強承載力。 　4：在懸臂條件下，樓承板僅作為永久性模板。懸挑的長度可根據樓承板的截面特性來定。為了防止懸挑板的開裂，需在支座處依結構工程師的設計配上負筋。 　5：本公司樓承板已通過國家固定滅火系統及耐火構件質量檢測中心的耐火極限檢測，作為組合樓承板無需防火噴塗，因此大大降低了工程造價。

樓承瓦使用方法

樓承板型材厚0.8mm、1.0mm、1.2mm寬688mm~940mm，高5 1 mm ~76mm.工程樓面樓承板與鋼筋混凝土結構共同作用，系複合結構。樓承板鋪設與鋼樑連線，板端頭與鋼樑熔透點焊，中間採用栓釘與鋼樑穿透熔焊；樓承板間用專用夾緊鉗咬合壓孔連線；堵頭用專用鍍鋅堵頭板與樓承板及鋼樑點焊。如果是帶弧形區樓承板異型裁切採用等離子切割機切割，其切口光滑，表面鍍鋅層完整。樓承板焊接採用手工電弧點焊，焊條為E4303，直徑3.2mm，熔透焊接點為16mm.原設計焊點間距305mm，後將焊點增加1倍，以確保操作人員行走時樓承板不變形，混凝土澆築時樓承板端頭不漏漿。當樓面層結構標高變化不一致時，採取加焊型鋼措施，使水平結構呈台階過渡，當降低標高時工字梁腹板加焊角鋼；抬升標高時工字梁翼緣加焊槽鋼。當遇到樓面有預留洞口時 尺寸一般是大於500mm×500mm時採用先開洞措施，即在鋼樑上加焊型鋼托梁分隔，增加洞口剛度，網片鋼筋在洞口斷開，並與型鋼焊接；洞口尺寸小於500mm×500mm時採取後開洞措施，即在樓承板上增加堵頭分割板，網片鋼筋貫通，混凝土澆築成型後可剪斷鋼筋
