車台階孔

用車刀車內孔的方法叫車孔。車孔是常用的孔加工方法，可作為粗加工，也可作為精加工，還可修正孔的直線度。車台階孔，通常採用先粗、精車小孔，再粗、精車大孔的方法進行。

基本介紹

內孔刀的裝夾,車台階孔方法,內徑百分表的測量方法,注意事項,

內孔刀的裝夾除了刀尖應對準工件中心和刀桿儘可能伸出短些外，內偏刀的主刀刃應和平面成3°~5°的夾角，並且在車削內平面時，要求橫向有足夠的退刀餘量。

1、車直徑較小的台階孔時，由於直接觀察困難，尺寸精度不易掌握，所以通常採用先粗、精車小孔，再粗、精車大孔的方法進行。

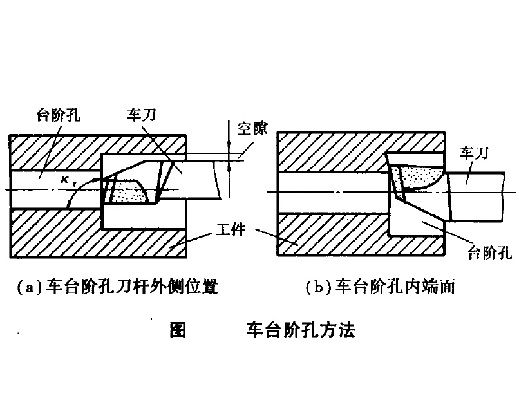

車台階孔方法

2、車大的台階孔時，在視線不受影響的情況下，通常採用先粗車大孔和小孔，再精車大孔和小孔的方法進行。

3、車孔徑大小相差懸殊的台階孔時，最好用主偏角小於90°（85°~88°）的車刀先進行粗車，然後用內偏刀精車至尺寸。

4、控制車孔長度：粗車時常在刀桿，上刻線痕作為記號，或安放限位銅片，以及用床鞍刻度盤的刻線來控制等；精車時還需用游標深度尺復量後車準。

直接用內偏刀車削，吃刀量不可太大，否則刀尖容易損壞。其原因是刀尖處於刀刃的最前列，切削時刀尖先切入工件，因此其承受力最大，加上刀尖本身強度差，所以容易碎裂。其次由於刀桿細長，在軸向抗力的作用下，吃刀量大容易產生振動和扎刀。

內徑百分表是用對比法測量孔徑，因此使用時應先根據被測量工件的內孔直徑，用千分尺將內徑表對準“零”位後，方可進行測量。其測量方法如圖《內徑百分表的測量方法》所示。取最小值為孔徑的實際尺寸。

內徑百分表的測量方法

1、要求內平面平直，孔壁與內平面相交處清角，並防止出現凹坑和小台階。

2、孔徑應防止喇叭口和出現試刀痕跡。

3、用內徑百分表測量前，應首先檢查整個測量裝置是否正常，如固定測量頭有無鬆動，百分表是否靈活，指針轉動後是否能回到刀原來位置，指針對準的“零位”是否走動等。

4、用內徑百分表測量時，不能超過其彈性極限，強迫把表放入較小的內徑中，在旁側的壓力下，容易損壞機件。

5、用內徑表測量時，要注意百分表的讀法：

①長指針和短指針應結合觀察，以防止指針多轉一圈。

②短指針位置基本符合，長指針轉動至“零”位線附近時，應防止“十、一”數值搞錯。長指針過“零”位線則孔小。反之，則孔大。
