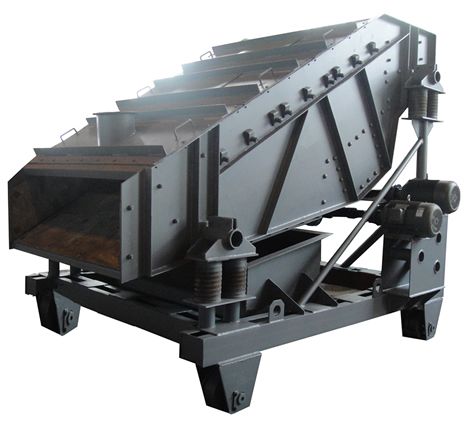

篩槽

簡介

由刮板運輸機改制的刮板分級、脫水篩槽是水採礦井的常用設備之一，其運行狀況的好壞直接影響到分級、脫水的效果，經對水採礦井的調研基本摸清了刮板分級、脫水篩篩槽及篩板的結構形式，在分析其優缺點的基礎上，對其結構進行了改進，克服了原有結構不易更換、安裝及運行費用高等缺點。

水採礦井所使用篩槽及篩板的結構型式的缺點如下：

1.由於篩板較厚，且為整體篩板，原有運輸機中部槽不能作為篩槽使用，只有單獨設計製造，結構較為複雜。

2.篩槽之間需要螺栓聯接，尤其是當篩板需要交替安裝時，聯接較為複雜、不便。

3.篩板尺寸較大（一般為1500 mm X420 mm），自身強度低，當刮板通過篩板運行一段時間後，造成篩網下凹，篩條間距變小，造成脫水困難。此外，當整塊篩板有一處磨壞時，必須將整塊篩板更換，成本高。

4.更換篩板困難。更換篩板時需要將篩槽解體，方能更換篩板。

針對現有刮板分級脫水篩篩槽及篩板存在的諸多問題，在充分研究運輸機中部槽結構的基礎上，對其結構型式進行了改進，改進後的型式優點如下：

1.結構簡單。改進了篩板框架設計，使其厚度降為20mm，利用刮板運輸機中部槽做篩槽，篩槽與運輸機中部槽外形一致，只是將中間隔板割一995 X 425mm（可根據需要開不同規格）的長方孔，沿長方形孔長邊中間隔板下焊一扁鋼做為篩板的托架。

2.布置較為靈活。由於篩槽與運輸機中部槽外形一致，聯接方式不變，篩槽布置可根據脫水效果採用連續或間隔布置。

3.篩板容易更換，成本低。篩板尺寸可根據需要設計成不同規格。

新改制的刮板脫水篩已在雙鴨山礦業集團東榮三礦水採區投入試運行，從試運行效果看，較為理想，其效益正在逐步顯現。由於篩板尺寸小，強度高，更換方便，運行壽命預計可提高一倍，僅此一項，年可節約15萬元左右。
