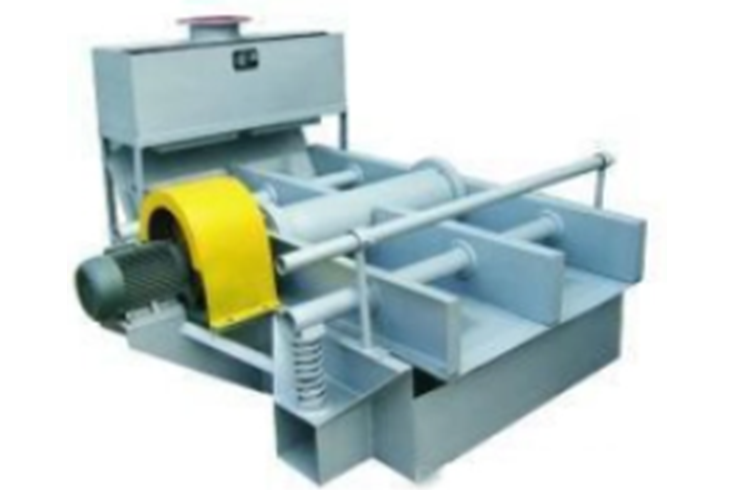

高頻振框篩

高頻振框篩是製漿造紙行業的一種篩選設備，主要用於漿料的粗選淨化和壓力篩尾漿的處理。

基本介紹

• 中文名：高頻振框篩
• 行業：製漿造紙行業
• 優點：占地面積小、生產效率高等
• 設定：彈簧和膠帶兩種材料
• 組成：振動系統、減振裝置、漿槽等
• 本機：分為左右手機

一、概述

該設備用彈簧和膠帶兩種材料作減振裝置，具有結構簡單、維修方便、生產費用低、占地面積小、生產效率高等優點。

二、主要規格及技術參數

項目	單位	規 格 參 數
hZK 0.3	hZK 0.6	hZK 0.9	hZK 1.8	hZK3
生產能力	T/D	5-10	10-20	20-40	40-80	60-120
篩選面積	m2	0.3	0.6	0.9	1.8	3
篩板規格	mm	378×1292	478×1715	580×2100	1080×2100	1610×2100
篩孔直徑	mm	2-5	2.5 -12
振動頻率	次/分	1440	1440
進漿濃度	%	1-1.5
出漿濃度	%	0.8-1.2
振 幅	mm	3-4	4-5
配用電機	KW	Y90S-4/1.1	Y90L-4/1.5	Y100L-4/2.2	Y132S-4/5.5	Y132L-4/7.5kw
外型尺寸	MM	1146×560 ×750	1516×675 ×1015	1900×1420 ×1310	1900×2650 ×1310	2000×3230 ×1360

三、結構與工作原理

該機主要由篩框、振動系統、減振裝置、漿槽等組成。篩框的振動是由裝在主軸上的兩個偏心輪來實現的。主軸由撓性聯軸器與電動機相聯，篩框由彈簧支撐；具有結構簡單、實用性能好等優點。本機分為左右手機，用戶可根據需要選訂。

漿料自進漿箱流入篩框，通過篩框的高頻振動來篩除漿中粗大雜質。良漿通過篩板進入漿槽，由出漿口排出，粗大雜質則由篩框的端部排出。
