基本介紹

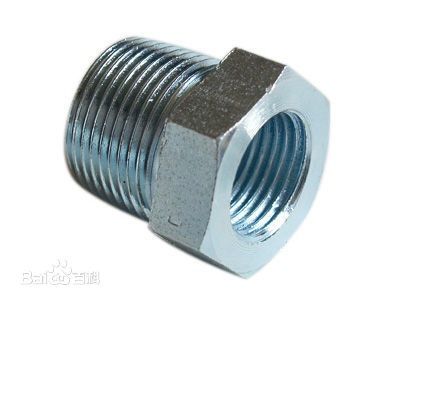

- 中文名：管襯
- 屬於：水暖安裝
- 屬性：管件
- 別名：內外螺紋管接頭、補心
- 套用：油井固定式套補心
油井固定式套補心,傳統工藝流程存在的問題,改進思路及製作實施,
油井固定式套補心
在油井井口液面測試操作中，為了保障安全，必須在套壓閥門高壓端壓力表一側安裝發射器，所以測液面過程必須頻繁拆裝井口套壓表、放空控制閥門和套補心，拆裝過程繁瑣，需用活動扳手放空，由於放壓口過小，且容易造成放壓不充分。測試完後，裝回補心控制閥門、壓力表，往往又不能恢復壓力表和控制小閥門橫平豎直的原位，並易造成鬆動、滲漏等安全隱患，最重要的不安全因素是存在磕碰損壞壓 力表或壓力感測器的現象，造成自動化儀表的維修成本過高，影響了壓力數據不能準確傳輸和井口流程的標準化管理。
傳統工藝流程存在的問題
(1)為了及時更新生產井的井下液面資料，油井的低壓測試每月每口井要測試1-2遍，測試任務繁重，在測試操作中，首先須泄壓後拆卸壓力表或壓力感測器，再卸下套壓表補心。
(2)每次低壓測試須頻繁拆卸壓力感測器極易造成感測器的磕碰損壞。
(3)在測試後安裝回補心和壓力表時很難再達到橫平豎直不慎不漏的現場規格化標準。
改進思路及製作實施
1、改進的方向首先要達到三個目標：
(1)提高工作效率和安全保障
(2)在低壓測試中要保護好壓力表或感測器不被因為多次拆裝可能造成的磕碰損壞
(3)保證壓力表和補心始終要橫平豎直，不影響現場標準和規格化的要求。
(4)保證套補心在關閉控制套管閥門，在拆卸堵頭前後能充分快速放壓。
2、固定式套補心製作方法：
(1)設計固定式套補心，補心上焊接高壓短接適用於安裝壓力表控制閥門，一次性安裝到套壓閥門卡箍接頭上，高壓短接豎直向上。
(2)設計是將安裝好的固定套補心外側，焊接或絲扣連線油管接箍，上好絲堵密封。
(3)利用安裝壓力表可放空控制閥門，方便省時省力達到放空的最佳效果，省去了需用活動扳手鬆放空小絲堵的步驟。通過以上的改進方向和設計思路，並且依據井口壓力範圍和低壓測試所需的測試聲波的最大通過量，設計製作固定式套補心的實驗成品。
(4)該設計主要有兩部分組成：
1、由Ø65mm可承壓25.0mpa-35.0mpa補心和絲堵；
2、承壓25.0mpa放空壓力表控制三通閥。套用此項設計進行油井液面測試操作，套用創新工作方法，可完全不用再拆卸套壓表和放空控制閥門，只需關閉井口套壓控制閥門，再打開壓力表控制三通閥放空，觀察壓力落零後，卸下絲堵，裝好測試炮槍，關閉壓力變控制閥門和放空，打開套管閘門，激發炮槍開始測試，測試完畢後，關閉套管閘門，緩開壓力表控制小閥門和放空閥，放空後卸下炮槍，絲堵塗抹絲扣密封油後上緊，關閉壓力表控制閥門放空閥，緩開套管閥門觀察壓力，檢查無滲漏後清理現場，測試完畢。
(5)經過在採油平台多口井的現場試用，效果達到了該進和設計目標。運用這個固定式套補心可以達到便於油井熱洗，套管試壓，測地層吸入量時的壓力觀察，能起到有效掌握控制壓力進行措施的作用。
