減壓迴路

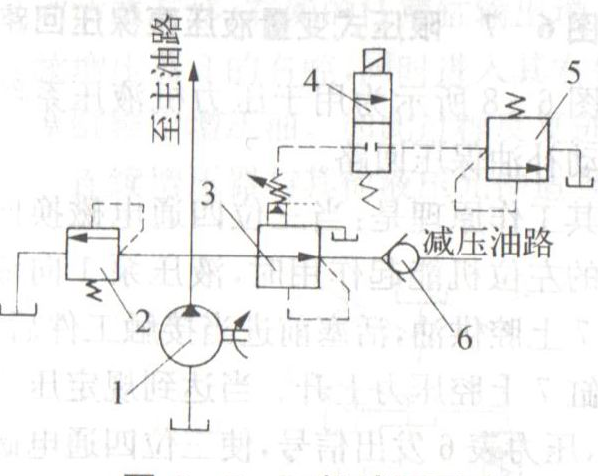

減壓迴路,也稱為一級減壓迴路。該迴路通過減壓閥與主油路並聯,獲得較低的穩定壓力。主油路的工作壓力由溢流閥調定,減壓迴路的工作壓力由減壓閥調定。單向閥防止油液倒流,起短時保壓作用。

基本介紹

  • 中文名:減壓迴路
  • 外文名:Reduced pressure loop
  • 學科:機械工程
  • 領域:工程技術
簡介,功能,一級減壓迴路,液壓系統,

簡介

減壓迴路,也稱為一級減壓迴路。該迴路通過減壓閥與主油路並聯,獲得較低的穩定壓力。主油路的工作壓力由溢流閥調定,減壓迴路的工作壓力由減壓閥調定。單向閥防止油液倒流,起短時保壓作用。

功能

減壓迴路的功能是在單液壓泵供油的液壓傳動系統中,使某一部分油路獲得比主油路工作壓力還要低的穩定壓力。通常在主油路上並聯安裝一個減壓閥來實現。例如控制油路、潤滑油路,工件的定位、夾緊油路和輔助動作油路的工作壓力常低於主油路工作壓力。

一級減壓迴路

a、迴路之一
a)結構組成:主要為減壓閥及管道組成。
b)工作原理:液流通過減壓閥內部管道時增加壓力損失,加之再與壓縮彈簧的彈力平衡。
c)套用範圍:用於低於液壓源壓力所需求穩定壓力的支迴路上。
b、迴路之二
結構組成:主要由減壓閥組成。
a)液壓系統中壓迴路的二級減壓工作原理:除反向油流可經單向閥、換向閥流回油箱,其餘與迴路一相同。
b)套用範圍:除反向液流經單向閥,其餘與迴路一相同。

液壓系統

a、減壓迴路之一
a)結構組成:主要由減壓閥、近程調壓閥和有關元件管道組成。
b)工作原理:油液經減壓閱派壓後穩定的壓力油由其輸出口輸入誠壓支路迴路;調節遠程調壓閥亦可調節減壓口輸出不同的穩定壓力值。
c)套用範圍:套用於需要調節壓迴路中。
b、減壓迴路之二
a)液壓系統中二級減壓迴路結構組成:主要由減壓閥、單向壓、三位四通換向閥及有關管道組成。
b)工作原理:一次誠壓後尚不符合執行器的要求,故在換向之後又裝置單向減壓閥再次減壓。故換向閥左位只是一次減壓,在右位則二次位。
