油加熱器：是以煤、重油、輕油、可燃氣體其他可燃材料為燃料，導熱油為熱載體。
基本介紹
- 中文名：油加熱器
- 工作原理：熱量的連續傳遞
- 性能：能在較低的運行壓力下<0.5Mpa
- 套用：石油及化學工業
- 外形：油加熱器外形
- 產品外形：護套油加熱器外形
- 小產品外形：船用油加熱器外形
概述,工作原理,性能,套用,性能及特點,油罐油加熱技術,
概述

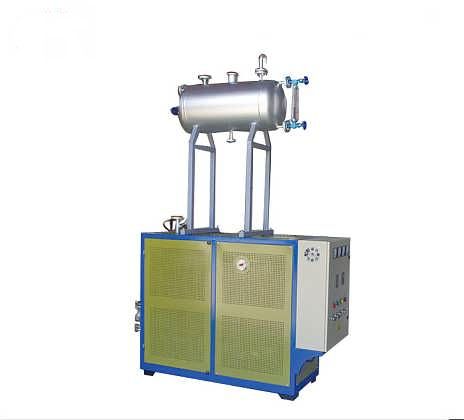

油加熱器外形
油加熱器油加熱器：是以煤、重油、輕油、可燃氣體其他可燃材料為燃料，導熱油為熱載體。利用循環油泵強制液相循環，將熱能輸送給用熱設備後，繼而返回重新加熱的溫度控制設備。油加熱器是一種新型、安全、高效節能，低壓（常壓下或較低壓力）並能提供高溫熱能的特種工業爐，以導熱油為熱載體，通過熱油泵使熱載體循環，將熱量傳遞給用熱設備。
工作原理
對於油加熱器，熱量是由浸入導熱油的電加熱元件產生和傳輸的，以導熱油為介質，利用循環泵，強制導熱油進行液相循環，將熱量傳遞給用一個或多種用熱設備，經用熱設備卸載後，重新通過循環泵，回到加熱器，再吸收熱量，傳遞給用熱設備，如此周而復始，實現熱量的連續傳遞，使被加熱物體溫度升高，達到加熱的工藝要求。
油加熱器原理圖性能
1、能在較低的運行壓力下<0.5Mpa，獲得較高的工作溫度≤320℃,降低了用熱設備的受壓等級，可提高系統的安全性。
2、加熱均勻柔合，溫度調節採用PID自整定智慧型控制，控溫精度高≤±1℃，可滿足高工藝標準的嚴格要求。
套用
石油及化學工業：聚合、縮合、蒸餾、熔融、脫水、強制保溫。
油脂工業：脂肪酸蒸餾、油脂分解、濃縮、酯化、真空脫臭等反應釜控溫，反應釜加熱。
合成纖維工業：聚合、熔融、紡絲、延伸、乾燥。
非織造工業：無紡布。
飼料工業：烘乾。
造紙工業：乾燥、波紋紙加工。
建材工作：石膏板烘乾、瀝青加熱、混凝土構件養護。
機械工業：噴漆、印花烘乾。
空調工業：工業廠房及民用建築採暖。
築路工業：瀝青熔化、保溫。
製藥工業：烘乾。
輕工業：生產油墨、洗衣粉。
電鍍行業：鍍鉻、鍍鋅。
性能及特點
1、加熱均勻柔合，溫度調節採用PID自整定智慧型控制，控溫精度高≤350℃，可滿足高工藝標準的嚴格要求。
2、體積小，占地少，可安裝在用熱設備附近，不需專設鍋爐房，不需要設專人操作，可降低設備投資及運行費用，回收投資快。油加熱器又叫油溫控制器、熱油溫控設備、油加熱控溫機、導熱油加熱器，為大型熱油溫控設備，能在較低的運行壓力下將導熱油溫度加熱到350攝氏度，泵浦流量大，加熱功率高。
油罐油加熱技術
油罐在油氣儲運過程中起到非常重要的一個作用，在油氣存儲中，大多採用油罐進行油品存儲。當需要油品時，就將油品從油罐中輸出。在油品輸出的過程中，不免遇到這樣的一個問題，油品因為溫度低，變得粘稠使得油品的流動性降低，導致油品無法從油罐中順利的輸出，遇到這樣一個問題，如何解決呢？據介紹，新型油罐局部快速加熱技術很好的解決了這樣的問題。
油罐局部快速加熱器
油罐局部快速加熱器油罐局部快速加熱器
工作原理：
1、將“渦流熱膜換熱器”沿儲罐徑向伸入油罐底部，熱媒介質（蒸汽）走管程，油品從殼程內德管間流動，殼體吸油口直接連通罐內介質。
2、在換熱器的蒸汽入口設溫控閥，通過感溫探頭對油品出口的溫度的檢測來控制換熱器的蒸汽入口蒸汽進量，從而確保油品溫度的恆定。
換熱器採用高效換熱元件——渦流熱膜管，保持油品在管間合理流動，熱效率是普通換熱器的3-5倍，其強化傳熱機理是：油品流體在內外表面流動時設計成紊流流動，產生強烈的震盪和沖刷作用，流動的方向不斷改變，是緊貼管壁表面的高溫油品流體不斷更換，隔熱層變薄以至破壞，金屬表面熱量傳遞加快，流體微觀渦流加強，使油品流體內部熱擴散強化。不會使貼近管壁表面的流體產生局部高溫過熱，因此可使油品既得到適當，充分的加熱又無結焦分解的可能。既傳熱量好，又不會阻力很大。
加熱特點：
1、加熱速度快，傳熱效率高，不易結垢。
2、可對油品定量加熱，需要多少加熱多少。
3、油品不會出現局部高溫、炭化，保證了油品質量及加熱器傳熱效率。
4、油罐內出油口溫度最高，保證了倒出油品流動性。
5、避免了反覆對罐內油品進行加熱，保證了油品色度、降低了油品處理的成本。
6、使用壽命長，耐腐蝕、耐高溫、耐高壓、防結垢功能，極大的提高了換熱器整體性能。
7、工藝結構設計先進，保證了油品順利流出及較好的“抽罐底”作用。
8、可實現自動化控制，可根據油品的進出溫度及倒油流量控制蒸汽進給量。
9、結構緊湊，安裝與維修方便，不會因為加熱器的安裝而影響罐體的安全。與U型管換熱器比較，在同等換熱面積情形下：渦流熱膜換熱器的外型尺寸，僅為U型管換熱器外形尺寸的二分之一左右。
10、相對於電加熱方式，更安全，加熱更溫和，對油品品質影響更小。
1、將“渦流熱膜換熱器”沿儲罐徑向伸入油罐底部，熱媒介質（蒸汽）走管程，油品從殼程內德管間流動，殼體吸油口直接連通罐內介質。
2、在換熱器的蒸汽入口設溫控閥，通過感溫探頭對油品出口的溫度的檢測來控制換熱器的蒸汽入口蒸汽進量，從而確保油品溫度的恆定。
換熱器採用高效換熱元件——渦流熱膜管，保持油品在管間合理流動，熱效率是普通換熱器的3-5倍，其強化傳熱機理是：油品流體在內外表面流動時設計成紊流流動，產生強烈的震盪和沖刷作用，流動的方向不斷改變，是緊貼管壁表面的高溫油品流體不斷更換，隔熱層變薄以至破壞，金屬表面熱量傳遞加快，流體微觀渦流加強，使油品流體內部熱擴散強化。不會使貼近管壁表面的流體產生局部高溫過熱，因此可使油品既得到適當，充分的加熱又無結焦分解的可能。既傳熱量好，又不會阻力很大。
加熱特點：
1、加熱速度快，傳熱效率高，不易結垢。
2、可對油品定量加熱，需要多少加熱多少。
3、油品不會出現局部高溫、炭化，保證了油品質量及加熱器傳熱效率。
4、油罐內出油口溫度最高，保證了倒出油品流動性。
5、避免了反覆對罐內油品進行加熱，保證了油品色度、降低了油品處理的成本。
6、使用壽命長，耐腐蝕、耐高溫、耐高壓、防結垢功能，極大的提高了換熱器整體性能。
7、工藝結構設計先進，保證了油品順利流出及較好的“抽罐底”作用。
8、可實現自動化控制，可根據油品的進出溫度及倒油流量控制蒸汽進給量。
9、結構緊湊，安裝與維修方便，不會因為加熱器的安裝而影響罐體的安全。與U型管換熱器比較，在同等換熱面積情形下：渦流熱膜換熱器的外型尺寸，僅為U型管換熱器外形尺寸的二分之一左右。
10、相對於電加熱方式，更安全，加熱更溫和，對油品品質影響更小。
據介紹，此新型油罐加熱技術已經獲得多項國家專利，已經在中石油多個油氣儲運單位得到套用。
新型加熱技術與傳統列管式油罐加熱的對比：
加熱方式 | 熱媒 | 出油量 | 升溫溫度 | 加熱時間 | 冷凝水溫度 | 蒸汽耗量 |
列管式加熱器 | 0.8Mpa飽和蒸汽 | 60T/t | 30℃-60℃ | 14小時30分 | 100℃ | 14.6噸 |
油罐局部快速加熱器 | 0.8Mpa飽和蒸汽 | 60T/t | 30℃-60℃ | 1小時30分 | 55℃ | 1.96噸 |
註：數據來自中國石化潤滑油實測對比表
