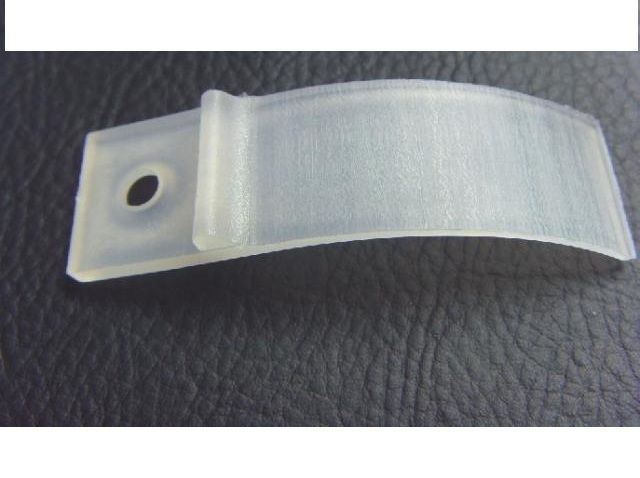

擋片

擋片

開關把手包括擋片、限位板,作用是為避免加油時長時間握住開關把手造成疲勞,在加油時可用限位板的鋸齒形卡槽卡住連在開關把手上的擋片,鎖定開關把手,保持在開啟狀態持續加油。

基本介紹

  • 中文名:擋片
  • 套用:加油槍
自封油槍中擋片彈簧的研製與套用
加油槍是加油機液壓系統的終端設備,也是加油站員工使用最為頻繁的設備之一。保證加油槍的正常使用是日常維護的重要工作。隨著加油站業務量的日益增多,加油槍的使用率也越加頻繁,特別在加油業務繁忙期加油員對加油槍擋片的依賴程度非常高。但是擋片上的不鏽鋼彈簧片在使用了一段時間之後,由於種種原因,彈簧片極易發生斷裂,而一旦失去彈簧片的彈力,輕者加油費時費力,影響加油站銷量; 重者發生跑冒油事故,給加油站的管理增添諸多麻煩和隱患。因此,怎樣才能從技術上改進,尋找彈簧片的替代品,通過有效地試驗探索,提高加油槍的使用壽命,是研究的重點。
自封油槍的主要結構及擋片的作用
自封油槍主要由槍體、主閥、自封機構、副閥、油槍嘴以及開關把手等組成,其中開關把手包括擋片、限位板,作用是為避免加油時長時間握住開關把手造成疲勞,在加油時可用限位板的鋸齒形卡槽卡住連在開關把手上的擋片,鎖定開關把手,保持在開啟狀態持續加油。當加油結束或跳槍時需人工再拉一下把手,通過擋片後面彈簧的彈力將擋片脫離限位板的卡槽安全掛槍。
擋片的使用和回位都是依靠彈簧片的彈力,而彈簧片一旦斷裂,將產生諸多麻煩和安全隱患。
加油槍擋片彈簧斷裂後所產生的影響
在加油過程中,加油員或顧客往往選擇把加油槍開關把手上的擋片固定在限位板上,就放開開關把手,待加油完畢後再用手拉一下開關把,使加油槍擋片脫離限位板,在彈簧力的作用下回位,把加油槍放回槍座內。如果彈簧片斷裂,沒有把擋片脫離限位板,加油槍主閥仍處於打開狀態,就為下次提槍加油埋下了事故的隱患。
(1)易造成人身傷害事故
當彈簧片斷裂,擋片不能自行回位,主閥仍處於打開狀態,此時提槍加油時,加油機啟動,油品就會從開著的油槍中噴出,這個過程僅需要2s。通常此時加油槍還未放入油箱等受油容器內,將使油品噴到加油現場,容易在員工與顧客之間發生糾紛,甚至顧客不願付錢,造成員工或加油站資金財產損失。更嚴重的是油品噴濺在顧客身上或眼睛裡,油品或油蒸氣通過呼吸道及皮膚等進入體內,會造成不同程度的人身傷害,進而引發顧客投訴,加油站不但為此付出高額的醫藥費,而且給加油站造成負面影響。
(2)易造成火災事故
汽油閃點很低,當加油槍擋片不回位造成跑冒油時,揮發出的油品蒸氣遇到點火源後極易燃燒而引發火災事故。而加油站內,明火、電器設備及其他設備運行時產生的高熱表面,電路及觸頭的開合和雷電、靜電放電時的火花等都會成為點火源,甚至機車、助動車等車輛尾氣中的火星,檢維修工具與車輛部件碰撞時產生的火花,也有可能成為點火源。這些點火源極易將加油現場跑冒油產生的油蒸氣點燃引發火災事故,威脅現場人員和加油站的安全。
加油槍擋片彈簧斷裂的原因
原裝自封油槍上使用的是長為9.5cm,寬為6mm,厚為0.3mm的不鏽鋼鋼片,按照開關把手內的弧度以及擋片的安裝位置彎曲成一定的形狀,彈簧的中間位置由於受到應力集中的影響很容易發生斷裂,一旦斷裂整個彈簧片就會失去作用。斷裂原因如下。
(1)彈簧片的集中受力點易產生金屬疲勞
這根彈簧片的厚度只有0.3 mm,為了取得一定的彈力和安裝要求,必須把彈簧片彎曲成“Z”形,而一旦彎曲,就是對彈簧片的一種損傷,並且在使擋片進入限位板或脫離限位板時,需中間弧度為90°,此時這個點的承受力最大,當頻繁使用時,必將產生金屬疲勞,使彈簧片發生斷裂。
(2)使用不當加速彈簧片的斷裂
一些加油站員工在為車輛加油時,不是緩慢地將擋片卡在限位板內,而是非常迅速地將擋片一推到底,使彈簧片瞬間受壓,使壓力傳遞給受壓點,如果發生跳槍情況,員工很有可能會多次重複以上動作。另外一些自助加油站,顧客對加油操作不熟練而頻繁使用擋片,會加速彈簧片的損壞。
(3)限位時間過長或過於頻繁
如高速公路加油站由於大型車輛較多,一次加油的時間至少在5min以上,期間都是以限位板的最大擋加油,彈簧片的壓力相對較大。還有一些汽車流量大的加油站,幾乎時常排隊,而一個加油工同時要負責多把油槍,勢必會增加對擋片限位加油的依賴度。據統計,一把原裝的新加油槍彈簧片的彈跳耐用次數為8萬次左右,因此加油槍彈簧片斷裂的故障易發多發。
加油槍擋片彈簧的研製
由於自封油槍在操作時將出現或可能出現爆炸性氣體混合物,屬於爆炸危險區域,因此要求自封油槍及其附屬檔案應符合標準的防爆性能。
(1)自製油槍擋片彈簧的選材要求
加油槍工作時所處的危險爆炸區域,零部件的配備也須符合安全防爆標準,因此彈簧及其零部件的選材首先要滿足安全要求,其次是功能和強度要求。採用304不鏽鋼鋼絲製作彈簧的材質已符合防爆標準,不會因為摩擦和碰撞而產生火花。另外從加油槍上拆除的半空心鉚釘不能重複使用,這種鉚釘在市場上也已淘汰,如靠廠商特別定製,取材相對困難和昂貴。經過多次試驗探索,完全可用3×25mm的不鏽鋼螺絲和螺母來代替,不僅符合安全防爆要求,而且安裝和更換也更為簡單方便。
(2)自製油槍擋片彈簧的技術指標
彈簧受力發生彈性變形,由於彈簧的復位功能,才使其具有彈性,如果受力過大,超過最大彈性限度,那么彈簧的復位功能就不復存在了。將原裝油槍上不鏽鋼彈簧片的一些參數,比如彈簧片的材質、厚度、寬度、固定端長度等數據輸入“薄板鋼帶彈簧計算軟體”,得出其應力、作用力和重量。據此分別選取直徑0.6 mm、0.8 mm、1.0mm三種不同型號的不鏽鋼鋼絲,並分別製成螺旋內直徑為3mm、4mm、5mm以及支撐圈圈數為3圈、4圈、5圈的多個彈簧,並其相關的參數輸入“圓柱螺旋扭轉彈簧計算軟體”,通過對比得出直徑為0.8mm、螺旋內直徑為5mm、支撐圈圈數為4圈的不鏽鋼鋼絲製成彈簧和原裝不鏽鋼彈簧片的技術指標最為接近,經試用後,無論採用擋片各限位擋加油時的阻力,還是在大流量、小流量跳槍時擋片的復位,都和原裝彈簧片的手感相同。
自封油槍擋片彈簧安裝方法
首先用鋼絲鉗將擋片處的鉚釘一端鉗小鉗松,然後將鐵釘對準鉚釘敲擊並取出,接著把製作完成的彈簧放入開關把手內 ,此時彈簧的兩端受力面朝上擺放,如相反,彈力和使用效果將大為降低,最後用不鏽鋼螺絲將擋片、開關把手、連桿串聯在一起,加入彈簧墊片( 防止使用過程中螺母的鬆動) 後用螺母稍作擰緊,整個安裝過程完成。
節約成本
節約加油站的維修費用是公司節能降耗、降低費用的關鍵,通過對加油槍彈簧片故障產生的原因及影響進行分析,經過技師工作室的試驗探索和在加油站的試用效果顯示,運用自製彈簧替代加油槍的斷裂彈簧片是可行的。相信其不僅可以實現加油站增量增效的管理目標,重要的是可以大大降低維修費用,產生很好的經濟效益和社會效益。
