振動電機(專利)

《振動電機》是瑞聲光電科技（常州）有限公司於2015年10月26日申請的專利，該專利的公布號為CN205319921U，授權公布日為2016年6月15日，發明人是毛路斌、王洪興。

《振動電機》提供一種振動電機。所述振動電機包括具側壁的基座、彈性支撐件及振子，所述彈性支撐件連線於所述基座，所述振子被所述彈性支撐件懸掛於所述基座內，所述振子包括設有限位槽的配重塊，所述限位槽自所述配重塊臨近所述側壁的表面沿垂直於所述振子振動的方向凹陷形成，所述振動電機還包括擋片，所述擋片部分收容於所述限位槽，所述擋片與所述配重塊在所述振子振動方向上的間隙距離不超過所述彈性支撐件的最大形變數。與相關技術相比，該發明提供的振動電機使用壽命長且結構簡單、裝配方便。

2020年7月14日，《振動電機》獲得第二十一屆中國專利獎優秀獎。

（概述圖為《振動電機》摘要附圖）

基本介紹

• 中文名：振動電機
• 申請人：瑞聲光電科技（常州）有限公司
• 申請日：2015年10月26日
• 申請號：2015208356372
• 公布號：CN205319921U
• 公布日：2016年6月15日
• 發明人：毛路斌、王洪興
• 地址：江蘇省常州市武進區南夏墅鎮
• Int. Cl.：H02K33/02(2006.01)I
• 類別：發明專利

專利背景

隨著電子技術的發展，攜帶型消費性電子產品越來越受人們的追捧，如手機、掌上遊戲機、導航裝置或掌上多媒體娛樂設備等，一般會用到振動電機來做系統反饋，比如手機的來電提示、信息提示、導航提示、遊戲機的振動反饋等。如此廣泛的套用，要求振動電機的性能高，使用壽命長。

2015年前套用較多且性能較好的振動電機是扁平狀的振動電機，與該發明相關的振動電機主要包括磁鋼、與磁鋼連線的第一振子、線圈、與線圈連線的第二振子、夾持所述第一振子和第二振子兩端的多個彈簧件以及收容所述第一振子、第二振子和彈簧件的基座，所述振動電機還包括置於所述彈簧件下方的固定於所述基座的擋片。當振動電機跌落時，所述擋片在振子運動方向起到跌落保護作用。但是，所述擋片在與所述振子運動方向垂直的方向上有一定的高度，由於所述振動電機的厚度尺寸所限，導致每一個振子的彈簧件寬度變小，若因所述擋片的緣故再削減所述彈簧件的寬度尺寸，則導致彈簧件無法滿足強度要求。

因此，有必要提供一種新的振動電機來克服上述缺陷。

發明內容

專利目的

《振動電機》的目的在於解決上述振動電機中通過削減所述彈簧件寬度尺寸，實現所述擋片的跌落保護，導致所述彈簧件強度變小，進而影響振動電機壽命的技術問題，而提供一種振動電機。

技術方案

一種振動電機，包括具側壁的基座、彈性支撐件及振子，所述彈性支撐件連線於所述基座，所述振子被所述彈性支撐件懸掛於所述基座內，所述振子包括設有限位槽的配重塊，所述限位槽自所述配重塊臨近所述側壁的表面沿垂直於所述振子振動的方向凹陷形成，所述振動電機還包括擋片，所述擋片部分收容於所述限位槽，所述擋片與所述配重塊在所述振子振動方向上的間隙距離不超過所述彈性支撐件的最大形變數。

在《振動電機》的一較佳實施例中，所述振子包括間隔設定的第一振子和第二振子，所述第一振子包括永磁體和固定所述永磁體的第一配重塊，所述第二振子包括位於所述永磁體下方的線圈和固定所述線圈的第二配重塊。

在《振動電機》的一較佳實施例中，所述第一配重塊包括第一限位槽，所述第一限位槽自所述第一配重塊臨近所述側壁的表面沿垂直於所述第一振子振動的方向凹陷形成，所述第二配重塊包括第二限位槽，所述第二限位槽自所述第二配重塊臨近所述側壁的表面沿垂直於所述第二振子振動的方向凹陷形成。

在《振動電機》的一較佳實施例中，所述第一限位槽和所述第二限位槽在垂直於所述振子振動方向上的投影重疊。

在《振動電機》的一較佳實施例中，所述擋片的一端連線於所述側壁，其另一端收容於所述第一限位槽和第二限位槽。

在《振動電機》的一較佳實施例中，所述擋片包括第一擋片和第二擋片，所述第一擋片的一端連線於所述側壁，其另一端收容於所述第一限位槽，所述第二擋片的一端連線於所述側壁，其另一端收容於所述第二限位槽。

有益效果

一、將所述擋片設定於所述配重塊與所述側壁之間，避免削減所述彈性支撐件在垂直於所述振子振動的方向上的寬度尺寸要求，限制了其在所述振子振動方向上的最大位移，保證其穩固可靠性。

二、設定於所述限位槽的所述擋片可同時為兩個振子提供跌落保護，減少擋片數量，簡化裝配。

附圖說明

圖1是《振動電機》提供的實施例一的振動電機的結構分解圖；

圖2是《振動電機》提供的實施例二的振動電機的立體分解圖；

圖3是《振動電機》提供的實施例二的振動電機的剖視圖；

圖4是《振動電機》提供的實施例三的振動電機的剖視圖。

技術領域

《振動電機》涉及振動電機技術領域，尤其涉及一種適用於大多數攜帶型電子產品的扁平狀的振動電機。

權利要求

1.一種振動電機，包括具側壁的基座、彈性支撐件及振子，所述彈性支撐件連線於所述基座，所述振子被所述彈性支撐件懸掛於所述基座內，其特徵在於，所述振子包括設有限位槽的配重塊，所述限位槽自所述配重塊臨近所述側壁的表面沿垂直於所述振子振動的方向凹陷形成，所述振動電機還包括一固定於基座的擋片，所述擋片至少部分收容於所述限位槽，所述擋片與所述配重塊在所述振子振動方向上的間隙距離不超過所述彈性支撐件的最大形變數。

2.根據權利要求1所述的振動電機，其特徵在於，所述振子包括間隔設定的第一振子和第二振子，所述第一振子包括永磁體和固定所述永磁體的第一配重塊，所述第二振子包括位於所述永磁體下方的線圈和固定所述線圈的第二配重塊。

3.根據權利要求2所述的振動電機，其特徵在於，所述第一配重塊包括第一限位槽，所述第一限位槽自所述第一配重塊臨近所述側壁的表面沿垂直於所述第一振子振動的方向凹陷形成，所述第二配重塊包括第二限位槽，所述第二限位槽自所述第二配重塊臨近所述側壁的表面沿垂直於所述第二振子振動的方向凹陷形成。

4.根據權利要求3所述的振動電機，其特徵在於，所述第一限位槽和所述第二限位槽在垂直於所述振子振動方向上的投影重疊。

5.根據權利要求4所述的振動電機，其特徵在於，所述擋片的一端連線於所述側壁，其另一端收容於所述第一限位槽和第二限位槽。

6.根據權利要求3所述的振動電機，其特徵在於，所述擋片包括第一擋片和第二擋片，所述第一擋片的一端連線於所述側壁，其另一端收容於所述第一限位槽，所述第二擋片的一端連線於所述側壁，其另一端收容於所述第二限位槽。

實施方式

參閱圖1，是《振動電機》提供的實施例一的振動電機的結構分解圖。實施例一中的所述振動電機1是單振子電機，其包括設有側壁111的基座11、與所述基座11配合形成容納空間13的蓋板12、連線於所述基座11的側壁111的彈性支撐件14、被所述彈性支撐件14夾持其兩端並懸掛於所述容納空間13的振子15以及固定於所述基座11的擋片18。

所述振子15包括配重塊151和固定於所述配重塊151的永磁體153，所述配重塊151包括限位槽1511，所述限位槽1511自所述配重塊151臨近所述側壁111的表面沿垂直於所述振子15振動的方向凹陷形成。

所述擋片18可設定為一個或兩個，其一端連線於所述側壁111，另一端收容於所述限位槽1511內。所述擋片18的兩端與所述配重塊151之間有間隙L，所述間隙L寬度距離不超過所述彈性支撐件14的最大形變數。在其他實施例中，所述擋片18亦可連線於所述蓋板12。

所述振動電機1在所述振子15振動方向上跌落時，所述擋片18和所述限位槽1511配合保護所述振動電機1的內部器件，同時避免削減所述彈性支撐件14在垂直於所述振子15振動的方向上的寬度尺寸要求，限制了其在所述振子15振動方向上的最大位移，保證其穩固可靠性。

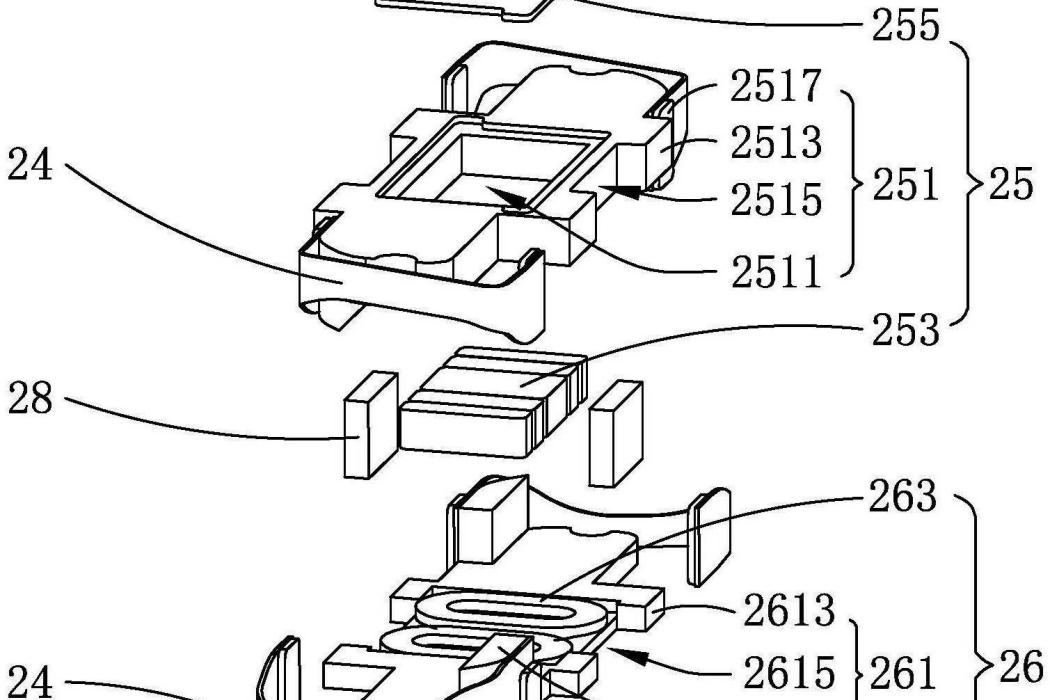

參閱圖2，是《振動電機》提供的實施例二的振動電機的立體分解圖。實施例二中的所述振動電機2是雙振子電機，其用於攜帶型電子產品的來電提示或信息提示，其包括設有側壁211和底壁213的基座21、與所述基座21配合形成容納空間23的蓋板22、收容於所述容納空間23並連線於所述基座21的彈性支撐件24、被所述彈性支撐件24懸掛於所述容納空間23的第一振子25和第二振子26以及固定於所述基座21的擋片28。

所述彈性支撐件24設有多個。所述第一振子25或所述第二振子26的兩端均設有所述彈性支撐件24，且每一所述彈性支撐件24的一端連線所述第一振子25或第二振子26，另一端連線所述基座21的側壁211。所述彈性支撐件24夾持所述第一振子25和第二振子26懸掛於所述容納空間23。

所述第一振子25包括第一配重塊251、嵌設於所述第一配重塊251的永磁體253以及位於所述第一配重塊251和所述蓋板22之間的第一導磁板255。所述第一配重塊251包括第一通孔2511、與所述第一振子25運動方向相平行的第一側面2513、自所述第一配重塊251臨近所述側壁211的第一側面2513沿垂直於所述第一振子25振動的方向凹陷形成的第一限位槽2515及設定於所述第一側面2513兩端的第一固定部2517。所述永磁體253容納於所述第一通孔2511內，所述彈性支撐件24分別夾持所述第一配重塊251的兩端，所述第一固定部2517分別連線固定於所述彈性支撐件24的一端，所述彈性支撐件24的另一端分別焊接固定於所述側壁211。

所述第二振子26包括第二配重塊261、固定於所述第二配重塊261一側且位於所述永磁體253在垂直於振子振動方向的投影內的多個線圈263以及位於所述第二配重塊261和所述底壁213之間的第二導磁板265。所述第二配重塊261包括與所述第二振子26運動方向相平行的第二側面2613、自所述第二配重塊261臨近所述側壁211的第二側面2613沿垂直於所述第二振子26振動的方向凹陷形成的第二限位槽2615和設定於所述第二側面2613兩端的第二固定部2617，所述彈性支撐件24分別夾持所述第二配重塊261兩端，且所述彈性支撐件24的一端連線固定於所述第二固定部2617，另一端焊接固定於所述側壁211。

參閱圖3，是《振動電機》提供的實施例二的振動電機的剖視圖。在垂直於振子運動方向的方向上，同一側的所述第一限位槽2515和所述第二限位槽2615的投影至少部分重疊。

所述擋片28用以實現元件的跌落保護，所述擋片28可設定為一個或兩個。所述擋片28的一端連線固定於所述側壁211，其另一端同時收容於同一側的所述第一限位槽2515和第二限位槽2615內。在所述第一振子25和第二振子26振動方向上，所述擋片28兩端與所述第一配重塊251或所述第二配重塊261之間的距離均不超過所述彈性支撐件24的最大形變數。在該實施中，所述擋片28可連線於所述側壁211，亦可連線於所述蓋板22和所述底壁213。

當所述振動電機2工作時，所述線圈263通電後，所述線圈263和所述永磁體253之間產生相互作用的磁力，所述線圈263和所述永磁體253之間的相反作用力分別驅動所述第一振子25和所述第二振子26反向運動。所述第一限位槽2515和所述第二限位槽2615在所述擋片28兩側做出最大振幅空間的避讓，所述振動電機2跌落時，所述擋片28起到有效跌落保護，避免所述彈性支撐件24超過最大形變數，保證所述第一振子25和所述第二振子26的穩定性。

在其他實施例中，擋片的數量和形狀不限於該實施例所述擋片28的數量和形狀，還包括可以得到相同技術效果的其他擋片，例如T型擋片。

實施例二的所述振動電機2將所述擋片28設定於所述第一配重塊251和第二配重塊261的側面，避免削減所述彈性支撐件24在垂直於振子振動方向的方向上的寬度尺寸要求，限制了其在振子振動方向上的最大位移，保證其穩固可靠性；同時，設定於限位槽內的所述擋片28可同時為兩個振子提供跌落保護，減少擋片數量，簡化裝配。

實施例三與實施例二的區別僅在於擋片的數量及其形狀大小不同。請參閱圖4，是《振動電機》提供的實施例三的振動電機的剖視圖。所述振動電機3包括設有側壁311的基座31、收容於所述基座31的第一振子35和第二振子36以及連線於所述基座31的擋片38。所述第一振子35包括自所述第一振子35臨近所述側壁311的表面沿垂直於所述第一振子35振動的方向凹陷形成的第一限位槽3515，所述第二振子36包括自所述第二振子36臨近所述側壁311的表面沿垂直於所述第二振子36振動的方向凹陷形成的第二限位槽3615。所述擋片38包括第一擋片381和第二擋片383，所述第一擋片381和所述第二擋片383均至少設定一個。所述第一擋片381的一端焊接固定於所述側壁311，其另一端收容於所述第一限位槽3515；所述第二擋片383的一端焊接固定於所述側壁311，其另一端收容於所述第二限位槽3615。

實施例三的所述擋片38分別對兩個振子起跌落保護作用，同時也避免削減彈性支撐件在垂直於振子振動方向的方向上的寬度尺寸要求，限制了其在振子振動方向上的最大位移，保證其穩固可靠性。

榮譽表彰

2020年7月14日，《振動電機》獲得第二十一屆中國專利獎優秀獎。
