基本介紹
- 中文名：大疆S800
- 外文名：DJI Spreading Wings S800
- 所屬品牌：大疆
- 產品類型：無人機
特性,電路集成,機臂集成,電調集成化,無刷電機,碳纖維螺旋槳,安裝標識,快拆結構,專業飛控,參數,套用常,安裝注意,飛行注意,套用領域,套用案例,
特性
電路集成
中心架電路集成
從電池接入的電路，到各個機臂上電子部件的線路、以及到主控電源管理模組的線路、甚至雲台的線路，全部創新地集成在了中心架的面板中。不僅大大降低了布線的複雜度，使線路清晰明了，減少了出現故障的幾率，也是實現快拆結構的重要組成部分。
中心架電路集成
機臂集成
機臂高度集成/電氣連線一體化
創新的集成設計，將連線電機、電調、LED信號燈的電源線路和信號線路都內嵌至機臂中，使S800的機臂成為一個外觀簡潔的整體，而不再是一堆分散的部件和電線，特殊的插槽設計使機臂與中心架之間的電路連成一體化。
機臂集成
電調集成化
直接將電調部件內置在電機的下端，使機臂整體外觀簡潔美觀，同時解決了散熱的問題。電調包含LED指示燈，在實際飛行時可以清晰地辨認飛行器頭尾的方向。
電調集成化
無刷電機
高性能無刷電機
特殊設計的高性能無刷電機，不僅噪音低、運轉順暢、震動小，大大提高了飛行器的穩定性，同時也具有維護簡單，使用壽命長的優點。
無刷電機
碳纖維螺旋槳
高效碳纖維螺旋槳
S800配備的每一支碳纖維螺旋槳都經過實際的轉動測試，在平衡性上經過嚴格的篩選。
碳纖維螺旋槳
安裝標識
清晰明了的安裝標識
中心架與機臂之間有清晰的匹配安裝標誌 ( ⊗ 和⊙ ) ，機臂的安裝順序與主控的通道順序之間也有清晰的標識匹配，可以大大避免安裝錯誤。
安裝標識
快拆結構
腳架的快拆結構
簡單的步驟即可實現S800腳架快拆，便於運輸和攜帶。高強度的腳架幾乎全部由碳纖維製成，無論從韌性上，還是硬度上都經得起大載重的考驗。
腳架的快拆結構
專業飛控
完美匹配WOOKONG-M專業飛控
中心架上已經內嵌了WooKong-M 飛控系統的 IMU安裝位置，此外，在中心架的插槽上也清楚地標識了WooKong-M主控器的通道編號，方便快速準確地安裝飛控部件。
完美匹配WOOKONG-M專業飛控
參數
類型 | 六旋翼飛行器 |
產品特色 | 高度集成 |
簡易設定 | |
布局簡單 | |
飛行平穩 | |
拆卸方便 | |
大載重 | |
長航時 | |
完美匹配WooKong-M | |
產品規格 | 對稱電機軸距：800mm |
單臂長度：350mm | |
整臂重量(包含電機、電調、槳)：304g | |
中心架直徑：240mm | |
中心架重量：365g | |
腳架尺寸：500mm(長)X415mm(寬)X320mm(高) | |
腳架重量：428g | |
總重量：2.6kg | |
電機參數 | 定子尺寸：41x14mm |
KV值：320rpm/V | |
最大功率：360W | |
重量：147g | |
電調參數 | 電流：40A OPTO |
電壓：6S LiPo | |
兼容信號頻率：30Hz~450Hz | |
驅動PWM頻率：24KHz | |
重量：18g | |
槳葉屬性 | 材質：碳纖維 |
尺寸：15x04in | |
重量：15g | |
飛行參數 | 起飛重量：5.0kg~7.0kg |
負載重量：0kg~2.5kg | |
動力電池：LiPo | |
(6S、10000mAh~15000mAh、最小15C) | |
最大功耗：2100W | |
懸停功耗：720W | |
懸停時間：最大：16min | |
(@10000mAh&起飛重量6Kg,負載1.5Kg) |
套用常
安裝注意
- 安裝GPS時，務必使用支桿安裝，以避免中心架電源板干擾其正常工作。
- IMU安裝位上，確保IMU箭頭朝向與飛行器機頭朝向保持一致。
- 強烈建議將接收機安裝到機身板下面，天線朝下且無遮擋，以避免無線信號因遮擋丟失，而造成失控。
- 務必對應安裝機臂。
- 擰下中心架底板的螺絲(未使用螺絲膠)時，力量要適度；請不要輕易擰下其它螺絲(已使用螺絲膠)，避免造成損壞。
- “注意”事項很重要，請引起重視。
飛行注意
- 配合DJI WKM飛行控制系統使用時，務必先檢測WKM F1~F2、M1~M6的輸出信號是否正常，以避免危險和損失。
- 飛行時請遠離不安全因素，如障礙物、人群、兒童、建築物、高壓線。
- 務必使用6S LiPo動力電池。
- 切勿貼近或接觸旋轉中的電機或螺旋槳，避免被旋轉中的螺旋槳割傷。
- 務必在安全起飛重量下飛行，以免發生危險。
- 飛行前請檢查螺旋槳和機臂是否安裝正確和穩固。
- 飛行前請務必檢查各零部件是否完好，如有部件老化或損壞，請不要飛行。
- 請務必使用官方提供的零配件。
- 若在安裝過程中遇到無法解決的問題，請聯繫代理商或客服人員。
套用領域
筋斗雲S800飛行平台作為專業航拍及資深的航模愛好者們開發的一款專業級多旋翼飛行器。採用快拆結構，方便用戶攜帶，甚至使單兵執行戶外航拍任務成為可能。配DJ的A2或WooKong-M多旋翼飛行控制系統，可完成精準懸停、勻速巡航、大機動轉彎等飛行動作，可廣泛套用於各種無人機套用領域中。

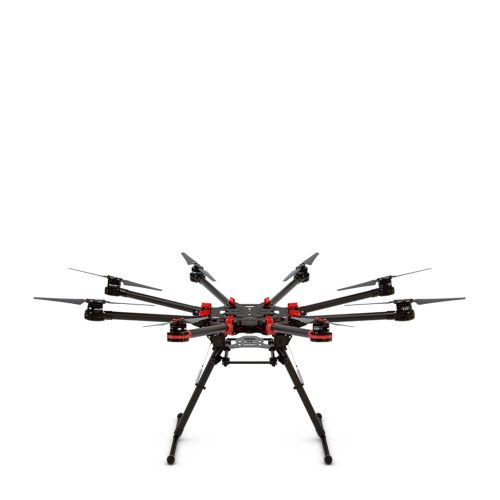

大疆S800
套用案例
S800航拍“小蠻腰"-廣州電視塔
S800航拍“小蠻腰"-廣州電視塔
S800航拍“小蠻腰"-廣州電視塔
S800航拍“紅牛24小時越野賽”
S800航拍“紅牛24小時越野賽”
