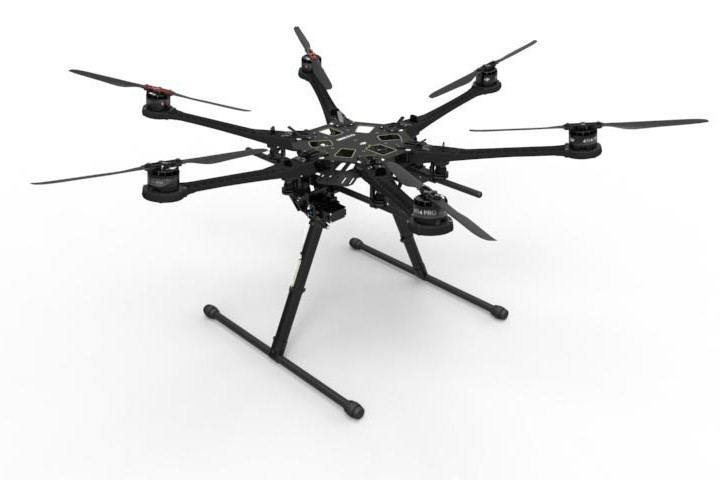

S800 EVO是為資深航拍愛好者精心研製的全新一代專業級多旋翼飛行器。它傳承“為航拍而生”的核心設計理念，更具有強化剛性的機架結構、穩定強勁的動力系統、高效充沛的動力儲備等特點，是專業航拍套用領域的不二選擇。
基本介紹
- 中文名：大疆S800 EVO
- 外文名：Spreading Wings S800 EVO
- 所屬品牌：大疆
- 產品類型：無人機
- 對稱電機軸距：800mm
- 單臂長度：350mm
- 整臂重量：304g
- 中心架直徑：240mm
- 總重量：2.6Kg
特性,參數,套用常識,安裝注意,飛行注意,其它,套用領域,套用案例,
特性
強化剛性的機架結構
S800 EVO在結構上做了最佳化處理，機臂採用內嵌矽膠線注塑工藝，具有更好的結構剛性及工作穩定性。整個系統高度集成化的設計，使安裝調試工作變得更加簡單快捷。中心架具有更大的可用空間，方便安裝及內置各類航拍輔助設備，使您的航拍系統擁有更強的美感。
穩定強勁的動力系統
新型電機擁有內置離心風扇設計及最佳化的散熱氣流通道；電子調速器(ESC)套用全新高效的控制核心算法，並配備散熱器，同時集成精心設計的高亮度LED指示燈，使整套設備不僅成為矚目的焦點，更方便您的飛行操作。
穩定強勁的動力系統
高效充沛的動力儲備
S800 EVO的新型動力系統，擁有充足的動力儲備。單支力臂的功率容量可高達500W，大大提升飛行系統的載重能力，讓飛行倍顯從容，更讓您擁有充分的自信來體驗S800 EVO系統的強大性能。
高效充沛的動力儲備
收放起落架、摺疊螺旋槳及可摺疊GPS安裝座
秉承精益求精的宗旨，S800 EVO從每個細節進行雕琢——收放起落架、摺疊螺旋槳以及可摺疊GPS安裝座這三個組件的精巧結構，足以突顯S800 EVO盡致的設計，及注重用戶體驗的超前理念。系統便攜性大幅度提升，讓外場攜帶更加方便；同時，收放起落架保證了Zenmuse雲台系統360度無遮擋更開闊的航拍視角。
收放起落架、摺疊螺旋槳及可摺疊GPS安裝座
高性能的減震組件
S800 EVO配備高性能的減震組件，其卓越的減震效果，有效地抑制了來自飛行機身的震動，為雲台設備及飛控的IMU系統提供了更加穩定的運行環境，使整體的航線及懸停飛行性能極其穩定，從而使捕捉高質量的航拍素材變得輕而易舉。
高性能的減震組件
參數
類型 | 六旋翼飛行器 |
產品特色 | 強化剛性的機架結構 |
穩定強勁的動力系統 | |
高效充沛的動力儲備 | |
收放起落架、摺疊螺旋槳及可摺疊GPS安裝座 | |
高性能的減震組件 | |
機架快裝快拆&電氣連線一體化 | |
電調集成化，配備散熱裝置以及內置LED | |
高效碳纖維摺疊螺旋槳 | |
高性能無刷電機 | |
產品規格 | 對稱電機軸距：800mm |
單臂長度：350mm | |
整臂重量(包含電機、電調、槳)：356g | |
中心架直徑：240mm | |
中心架重量：550g | |
腳架尺寸：460mm(長)X425mm(寬)X320mm(高) | |
腳架重量：1050g | |
整機重量：3.7kg | |
電機參數 | 定子尺寸：41x14mm |
KV值：400rpm/V | |
最大功率：500W | |
重量：158g | |
電調參數 | 電流：40A OPTO |
電壓：6S LiPo | |
兼容信號頻率：30Hz~450Hz | |
驅動PWM頻率：8KHz | |
重量：35g | |
槳葉屬性 | 材質：工程塑膠 |
尺寸：15x52 inch | |
重量：13g | |
飛行參數 | 起飛重量：6.0kg~8.0kg |
動力電池：LiPo | |
(6S、10000mAh~15000mAh、最小15C) | |
最大功耗：3000W | |
懸停功耗：800W | |
懸停時間：最大：20min | |
(@15000mAh&起飛重量6.7Kg) |
套用常識
Spreading Wings S800 EVO 在工作時，高速旋轉的螺旋槳會給人和物帶來不同程度的傷害和破壞，因此，您在使用本產品時，請時刻銘記安全意識於心。
安裝注意
●安裝 GPS 時，務必使用支桿安裝，以避免中心架電源板干擾其正常工作。
- IMU 安裝位上，確保 IMU 箭頭朝向與飛行器機頭朝向保持一致。
- 強烈建議將接收機安裝到機身板下面，天線朝下且無遮擋，以避免無線信號因遮擋丟失，而造成失控。
- 務必對應安裝機臂。
對應安裝機臂
- 擰下中心架底板的螺絲(未使用螺絲膠)時，力量要適度；請不要輕易擰下其它螺絲(已使用螺絲膠)，避免造成損壞。
- “注意”事項很重要，請引起重視
飛行注意
- 配合 DJI WKM 飛行控制系統使用時，務必先檢測 WKM F1~F2、M1~M6 的輸出信號是否正常，以避免危險和損失。
- 飛行時請遠離不安全因素，如障礙物、人群、兒童、建築物、高壓線。
- 務必使用 6S LiPo 動力電池。
- 切勿貼近或接觸旋轉中的電機或螺旋槳，避免被旋轉中的螺旋槳割傷。
- 務必在安全起飛重量下飛行，以免發生危險。
- 飛行前請檢查螺旋槳和機臂是否安裝正確和穩固。
- 飛行前請務必檢查各零部件是否完好，如有部件老化或損壞，請不要飛行。
- 請務必使用 DJI大疆創新提供的零配件。
其它
- 若在安裝過程中遇到無法解決的問題，請聯繫代理商或 DJI大疆創新客服人員。
套用領域
S800 EVO是為資深航拍愛好者精心研製的全新一代專業級多旋翼飛行器, 它傳承“為航拍而生”的核心設計理念，更具有強化剛性的機架結構、穩定強勁的動力系統、高效充沛的動力儲備等特點，是專業航拍套用領域的不二選擇。
S800 EVO
套用案例
DJI Zenmuse Z15 with GH3 at Mt. Fuji, Japan
套用案例
套用案例
