地質素描，是以野外地質物象為對象，用素描技法描繪出地質客觀實體的空間形態及相互關係。如地貌景觀、地質構造、岩石礦物等內容。往往用許多文字還表達不清的地質現象，而一張素描圖卻表達得十分清楚，這對提高工效和工作質量起著重要作用。
基本介紹
- 中文名：地質素描
- 對象：以野外地質物象為對象
- 舉例：如地貌景觀、地質構造等
- 步驟：五步
簡介,套用,
簡介

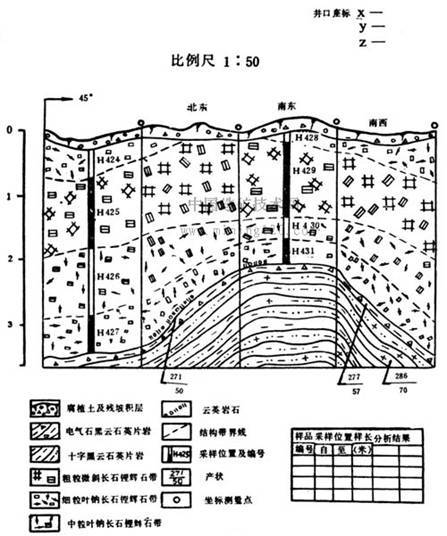

地質素描工作分為外業和內業兩部份，第一步先要對井巷現場地質情況進行收集，包括岩性、產狀、構造、位置關係等，第二步進行內業整理，對外業工作所收集到的資料進行整理上圖，按一定比例繪製地質情況，必要時附上文字說明，如有條件，對一些地質特殊地段還可採用井下攝影技術。
套用
一、透視法在野外素描中的套用
按近高遠低、近大遠小、近寬遠窄、近前遠後、近彎遠直的透視法原理，將地質景觀反映到素描圖面上
二、塊面的套用法
為了將複雜的地貌形態反映到面上，就需要先簡單的幾何體將類似的地形形態逐塊進行勾繪，構成與素描對象近似的塊面，以及各部分相對大小和結合關係，組成景物的整體關係。塊斷面是構面形體的基本單位，不論地景形態多么複雜多變，但均可劃分成理想的幾何形體，有利於分析、對比和素描。
三、素描圖中線條的運用
（一）、輪廓線條：它概括了物象外形特點，相當於逆光照片中物體周邊線.
（二）、塊面分割線條：表現物象表面起伏變化的線。在輪廓像中反映物體次級形態的一種線條，使物體具有立體質感，以表示物體的（豎面、平面、斜面、波狀面和弧形面）五大塊面。
（三）、陰影線條：用於反映物體明暗差別的線條或點。
運用線條時根據五大塊面，可選用水平線、直立線、斜線、弧線和曲線分別表示地形、物體形態的變化。在素描中，運用各種線條要注意其反映物具體部位特徵：弧線、曲線一般附合物體起伏變化特徵，線條宜均勻柔滑，如緩山坡地形。陡坡、陡崖用直豎線，線條一般平行，不要相互斜交呈網。
四、野外常用的幾種地質素描圖
（一）、剖面素描：野外地質工作者經常在穿越主要地質路線時勾繪地質隨手剖面，以反映所觀察到的各種地質現象（地層、構造、侵入岩形態及穿插關係等），但多是和平常的剖面測製圖相同，沒有反映路線所通過的地形地貌和在不同高程上地質現象的變化，缺乏立體感。剖面素描應畫出地貌形態特徵，和不同高程上的地質現象，並勾連其地質構造，標註產狀要素和岩性花紋。
（二）地景素描：主要是對地貌景觀的大視域描繪，以此反映地質作用或不同性質的岩石形成的特有地形地貌特徵。描繪時要認真觀察地貌特徵，進行塊面勾繪，用透視原理及恰當的線條反映出明暗和地形陡緩變化關係。（三）、具有代表意義的地質現象素描。此素描選取範圍不宜過大，一般常用於露頭素描。用精細的描繪手法，將其地質構造特徵較真實形象的反映出來，也可稱作特寫（圖Ⅵ-8、9、10）
五、地質素描步驟
地質素描圖從取景到成圖，要有一個過程和步驟，首先要目的明確，就是畫這一張圖時要明確它要表現什麼主要地質內容（如地貌特徵、褶皺構造、接觸關係等），取景時要將主要反映的地質現象放置在圖的中心突出部位，同時考慮圖面布局的合理美觀。其素描圖主要步驟可分為以下五個：
（一）、取景：確定控制點（滅點、最低點、最高點）、視平線、景觀範圍。
儘管範圍，初學者常用“取景框”取景框用硬紙板或塑膠片，中間為正方形或長方形窗框，中間拉十字線，在圖紙上也畫上同樣的十字線，框線上應刻上尺寸，當選好取景範圍時，將突出的景觀輪廓線在框線上和十字線的相交點確定在圖上，以免相互比例和位置關係的失調。
（二）、勾畫大體輪廓線及主要地質界線
先畫出大體輪廓再畫局部，先畫主要再畫次要，由簡單到複雜，由直線到曲線。輪廓線和主要地質界線，首先用直線進行大致勾繪，再著意其位置和相互比例進行準確描繪。
（三）、畫細部輪廓線和次級地質界線：在大塊面上進一步畫次級和小塊面，然後再按物體形態特徵將大體輪廓線勾成形態曲線，並將次級界線進行形態勾繪，即成為一幅白描圖。
（四）、畫明暗以增加質感，突出地址特徵，檢查整飾全圖：在白描圖上按小塊面和明暗交界線畫出明暗，有些還要畫陰影。從而使物象具有質感，也突出了地質體的形態特徵。
（五）、標明內容要素：圖名、比例尺方位、主要地名、地質產狀要素、地質代號、作者、日期。
