商業圖形套用常常要求用圖形顯示一些銷售數字、金融信息、股票價格波動和其它各種形式的數據量。它的組成部分包括：標題、分類軸、值軸、圖例說明、系列；可分為如下幾類：柱形圖、棒圖、面積圖、線、棒形堆圖、柱形堆圖、餅圖、離散圖及三維圖形。
基本介紹
- 中文名：商業圖形
- 外文名：Business graphics
- 組成部分：標題、分類軸、值軸、說明、系列
- 分類：柱形圖、棒圖、面積圖等
- 對象：一些銷售數字、金融信息等
- 優點：比字元或數字顯示更有感染力
簡介,組成部分,標題,分類軸,值軸,圖例說明,系列,分類,柱形圖,棒圖,面積圖,線,棒形堆圖,柱形堆圖,餅圖,離散圖,三維圖形,
簡介
商業圖形套用常常要求用圖形顯示一些銷售數字、金融信息、股票價格波動和其它各種形式的數據量。這種顯示要求的理由很簡單：首先，一個圖形顯示較一列數字更容易讓人明白；其次，圖形較數字本身更易進行對趨勢、不規則性和波動的比較；第三，圖形顯示比字元或數字顯示更有感染力。
這樣的商業圖形生成時考慮了人腦對圖形的反應，在可能的地方使用了彩色並填上花樣。並且在一些情況下，設計更偏向於使圖像更有視覺感染力而不是為了提供更多信息。也可以認為這只是主觀上的一些不同，但在生成圖像和選擇形式、圖樣、色彩時還是意識到這個問題。

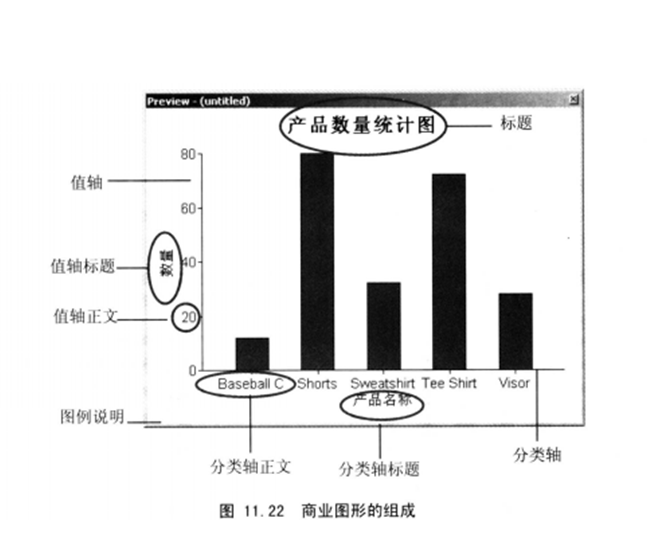

組成部分
標題
標題用於顯示圖形的作用。
分類軸
分類軸相當於數學坐標系X坐標軸，一般情況下用於顯示數據的分類，主要包括三個部分：
（1）分類軸標題：用於顯示該軸的作用；
（2）分類軸正文：用於表示當前的分類名稱；
（3）分類軸：一個水平方向的軸，相似與數學坐標系中的X軸，在分類軸上有許多節點，每個節點對應於分類軸的一個正文，節點上面一般有圖形，該圖形的值由值軸決定。
值軸
值軸相當於數學坐標系Y坐標軸，一把情況下用於顯示分類信息的數值。值軸主要包括三個部分。
（1）值軸標題：用於顯示該軸的作用；
（2）值軸正文：用於表示當前的分類信息的數值大小；
（3）值軸：一個垂直方向的軸，相似與數學坐標系中的Y軸，在分類軸上有許多的節點，每個節點表示分類信息的數值大小。
圖例說明
用於對當前圖形中的信息進行說明。
系列
一組相關數據點集合，通常會並列顯示。
分類
根據不同的顯示風格，商業圖形分為二維圖形和三維圖形。其中二維圖形包括：柱形圖、棒圖、面積圖、線、棒形堆圖、餅圖和離散圖。二維圖形中除了離散圖以外都對應有三維圖形，有的二維圖形還有兩種形式的三維圖。三維圖包括：三維棒圖、立體棒圖、三維柱形圖、立體柱形圖、立體棒形堆圖、立體柱形堆圖、三維餅圖、三維面積圖和三維線圖。
柱形圖
柱形圖（col）以垂直的條形顯示數據，該圖形的分類軸為水平方向，值軸為垂直方向。當指定了系列時，同一分類的一個系列數據以並列的形式顯示。柱形通常用於對比，例如製作年營業額分析圖，對比一年中各個月份的營業額，發現營業額的波動以及波動原因，以幫助進行商業決策。
棒圖
柱形圖以水平的條形顯示數據，該圖形的分類軸為垂直方向，值軸為水平方向。當指定了系列時，同一分類的一個系列數據以並列的形式顯示。棒圖用途和柱形圖相似，用於分析對比數據，以幫助進行商業決策。
面積圖
面積圖以面積的形式勾畫出數值的變化，該圖形的分類軸為水平方向，值軸為垂直方向。當指定了系列時，同一分類的一個系列數據以不同顏色的面積表示。面積圖通常用於可以用面積形象表示的數據，例如顯示一年中某一條河流在不同時期的流量。
線
線圖以折線的形式勾畫出數值的變化。該圖形的分類軸為水平方向，值軸為垂直方向。當指定了系列時，同一分類的一個系列數據以不同顏色的折線表示。
棒形堆圖
棒形堆圖的顯示同棒圖相似，區別是棒圖中一個系列的數據以並列的形式顯示，棒形圖中的一個系列的數據是堆在一起顯示。對於一個系列中的不同數據以不同顏色區分。
柱形堆圖
柱形堆圖的顯示同柱形圖相似，區別是柱形圖中的一個系列的數據以並列的形式顯示，柱形堆圖中一個系列的數據是對在一起顯示的。
餅圖
餅圖以扇形面積的形式顯示數據在總數據中所占的比重。圓形代表數據的整體；扇形代表分類軸中的不同分類；扇形面積在圓面積中的比重，是值軸數值在總數值中所占的比例。當指定了系列時，同一分類的一個系列數據以不同圈表示（有點像樹的年輪）。餅圖通常用於顯示比例信息，例如顯示各種商品的銷售數量在總銷售數量中占的比例。
離散圖
離散圖以離散的點表示數值，該圖形的分類軸應當設定為數值信息，而不是文本信息，每個點由X和Y兩個數值表示。當指定了系列時，同一分類的一個系列數據以不同顏色的點表示。離散圖通上表示橫軸和縱軸數據之間的關係，例如顯示縱軸是某個商品的銷售數量，橫軸是這個商品的單價，圖形表示同類產品不同價格對銷售數量的影響。
三維圖形
二維的商業圖形除了離散圖以外，其他的圖形都有對應的三維圖形。三維圖形的用法和二維圖形一致，只是顯示風格上有所不同。例如，二維的柱形圖中使用的是矩形表示數據，三維的柱形圖中使用長方體表示圖形。
二維圖形中的棒圖和柱形圖都分別對應有兩種顯示風格的三維圖形，一種叫做三維棒形圖或三維柱形圖；另一種叫做立體棒圖或立體柱形圖。這兩種圖形只是顯示上有所區別。
另外，二維圖形和三維圖形在系列的顯示上也有所不同，二維圖形中用不同的顏色區分系列數據，三維圖形中除了使用不同的顏色區分，還在縱深方向或者不同高度並列顯示。
