交錯格線

交錯格線，即將標量（如壓力、溫度和密度等）在正常的格線節點上存儲和計算，而將速度的各分量分別放在錯位後的格線上存儲和計算，錯位後的格線的中心位於原控制體積的界面上。交錯格線的思想由帕坦卡等人提出。

基本介紹

• 中文名：交錯格線
• 外文名：staggered grid
• 定義：將標量如壓力、溫度和密度等
• 格線系統：分別用於存儲x、y方向上的速度

定義

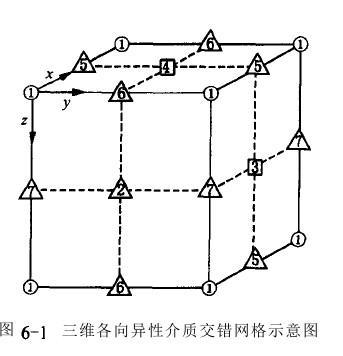

交錯格線，即將標量（如壓力、溫度和密度等）在正常的格線節點上存儲和計算，而將速度的各分量分別放在錯位後的格線上存儲和計算，錯位後的格線的中心位於原控制體積的界面上。交錯格線的思想由帕坦卡等人提出。這樣計算，對於二維問題，就有三套不同的格線系統，分別用於存儲x、y方向上的速度和壓力。而對於三維問題，就有四套格線系統，分別存儲x、y、z方向上的速度以及壓力。

重要性

使用交錯格線的目的，是為了解決在普通格線上離散控制方程時給計算帶來的嚴重問題（一個高度方向非均勻的壓力場在離散後的動量方程中的作用，與均勻壓力場的作用一致，檢測不出變化的壓力場）。交錯格線也是SIMPLE算法實現的基礎。
