che

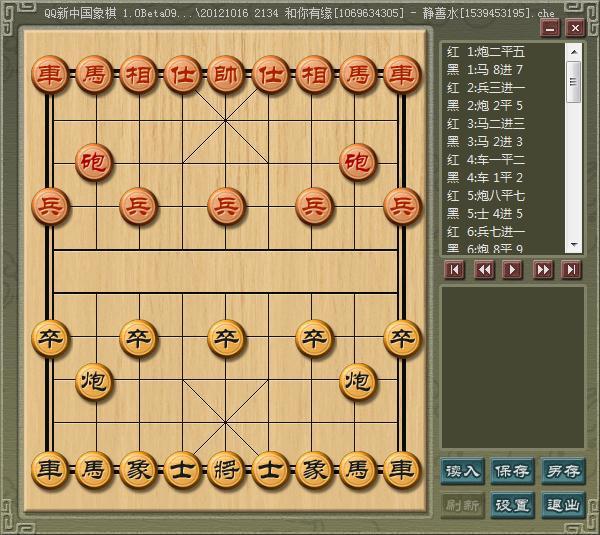

che，常用於象棋復盤裡，用來保存遊戲過程的一個檔案，僅替供查看遊戲過程不可移子。

基本介紹

• 中文名：che
• 常用於：象棋復盤裡
• 用來保存：遊戲過程的一個檔案
• 僅替供查看：遊戲過程不可移子

打開方式

CChess

緊湊式分流回灰換熱器

Compact ash-flow splitting Heat Exchanger，簡稱CHE

外置換熱器是循環流化床(CFB)鍋爐大型化的關鍵技術，具有負荷調節性能好、有利於污染物排放控制，燃料適應性廣，良好的汽溫調節性能，受熱面磨損低、可靈活布置等優勢。

為發展具有自主智慧財產權的大型CFB鍋爐技術，針對國產200MW CFB鍋爐及大型化的需要，西安熱工院開發了一種新型外置換熱器—緊湊式分流回灰換熱器(CHE)專利技術，結合了Lurgi型外置床運行中可控和FW型INTREX採用氣動控陵臘遷店制的無機械部件的優點。該緊湊式分流回灰換熱器采抹牛故用氣動方式控制循環灰的分流量，調節方式較為簡單，同時兼有循環灰的冷卻和厚兵喇回送功能，且為整體化結構。

結構

緊湊式分流回灰換熱器的具體結構見圖2。緊湊式分流回灰換熱器分為高溫回料室、分配室、均流室、換熱室和低溫回料室。高溫回料室和低溫回料室的物料通過回料斜管同循環流化床的底部相連。緊湊式分流回灰換熱器的空氣引出管直接引入循環流化床的爐霉汽膛中部項櫻整斷。

圖1 緊湊式分流回灰換熱器結構圖

圖2

原理

灰分配室利用合理的結構和配風將來自分離器的循環灰分流程兩部分，一部分流向高溫回灰管作為高溫循環灰（890℃）返回檔漿宙爐膛，另一部分則流向布置有受熱面的換熱床，在其內循環灰和熱交換器及流化空氣進行熱交換雄戰蒸，然後流化風攜帶灰粒從換熱床的頂部繞流過隔牆進入低溫換熱床，最後流入低溫回料室，被冷卻的灰顆粒通過低溫回灰管返回爐膛。
