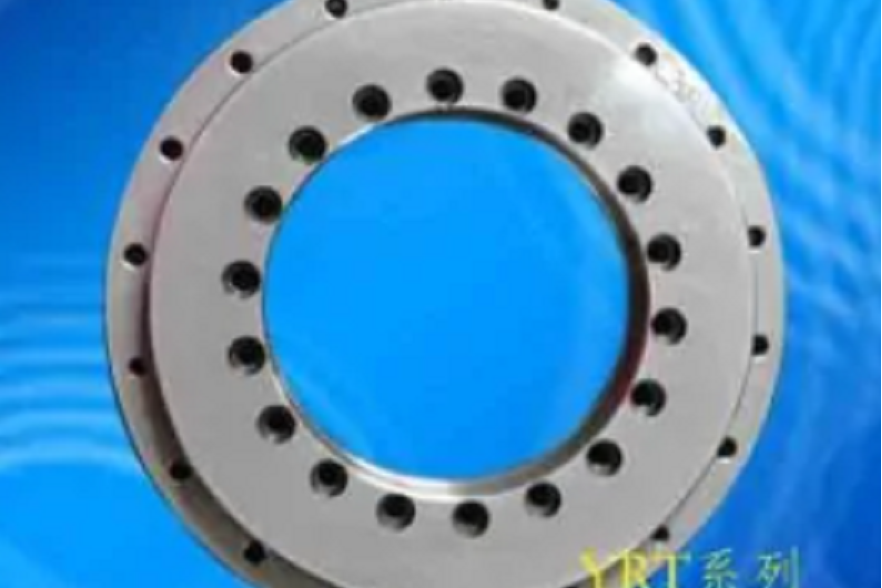

YRT120軸承有三列滾子構成，兩列軸向滾子保證穩定的軸向承載能力，一列徑向滾子保證軸承可承受徑向力及傾覆力矩作用，適合軸向承載的迴轉機構。
基本介紹
- 中文名：YRT120軸承
- 內徑：120mm
一、YRT120軸承參數
轉台軸承
型號-公司介紹
外徑（mm）-210
寬度（mm）-40
重量（Kg）-5.3
材料-GCR15/GCR15SiMn
精度等級-P5/P4/P2
潤滑類型-脂潤滑
旋轉部分-內圈外圈旋轉
承載方向-軸向徑向多向承載
軸承結構-內外圈一體式
二、YRT型YRT120詳細介紹 結構圖1、產品特點系列簡介
結構圖
YRT轉台軸承由一個推力/向心座圈，一個推力/向心軸圈，一個推力墊圈，兩個滾針保持架組件和一組向心圓柱滾子組成。座圈和軸圈有均布的安裝用螺釘孔。該型軸承具有高軸向和徑向承載能力。高傾斜剛度和極高的精度。適用於迴轉工作檯，卡盤和鐵刀頭以及測量和實驗中的軸承配置。該型軸承對與之相配的設備零件的要求也較高。安裝時需控制安裝螺釘的扭緊力矩。
YRT轉台軸承是一種外圈旋轉，內圈支撐的迴轉機構，主要分為YRT型、YRTS型、YRTM型三大系列，此三系列軸承具有相同的安裝尺寸，內部結構存在差異，性能相似。YRT系列軸承均有三列滾子構成，兩列軸向滾子保證穩定的軸向承載能力，一列徑向滾子保證軸承可承受徑向力及傾覆力矩作用，適合軸向承載的迴轉機構。
2、系列型號
YRT50、YRT80、YRT100、YRT120、YRT150、YRT180、YRT200、YRT260、YRT325、YRT395、YRT460、YRT580、YRT650、YRT850、YRT950、YRT1030、YRT1200
套用領域
數控工具機-數控轉台-數控立車-精密迴轉台-檢測儀器-精密設備
三、YRT型轉台軸承安裝調試
設計與安裝
運輸時固定螺釘保護軸承零件，為了較易定心安裝，安裝時固定螺釘可以鬆開，安裝後固定螺釘應再擰緊或者最好用定位螺釘替換固定螺釘。
-有或無附加支撐環都可安裝L-截面環2
（a）無支撐環的，軸承代號YRT
（b）用L-截面環支撐環的，軸承代號YRT…VSP,L-截面環的整個表面都必須得到支撐。
-裝配力只能通過被安裝的軸承套圈進行傳遞，絕不能通過滾動體傳遞。
-定位螺釘套用扭力扳手以呈十字交叉的形式來擰緊見圖二。
-安裝和拆卸式不要分開或交換軸承零件。
-啟動摩擦力矩是尺寸表中所列軸承摩擦力矩的3~3.5倍。
3、產品特色
YRT120軸承是一種能夠同時承受同時承受軸向負荷、徑向負荷和傾覆力矩等綜合載荷的軸承，集支撐、旋轉、傳動、固定等功能於一身的特殊結構的精密軸承。轉台軸承基本採用負游隙帶預緊的設計方式，保證軸承較高的剛性及旋轉精度。
YRT轉台軸承由一個推力/向心座圈，一個推力/向心軸圈，一個推力墊圈，兩個滾針保持架組件和一組向心圓柱滾子組成。座圈和軸圈有均布的安裝用螺釘孔。該型軸承具有高軸向和徑向承載能力。高傾斜剛度和極高的精度。適用於迴轉工作檯，卡盤和鐵刀頭以及測量和實驗中的軸承配置。該型軸承對與之相配的設備零件的要求也較高。安裝時需控制安裝螺釘的扭緊力矩。
YRT轉台軸承是一種外圈旋轉，內圈支撐的迴轉機構，主要分為YRT型、YRTS型、YRTM型三大系列，此三系列軸承具有相同的安裝尺寸，內部結構存在差異，性能相似。YRT系列軸承均有三列滾子構成，兩列軸向滾子保證穩定的軸向承載能力，一列徑向滾子保證軸承可承受徑向力及傾覆力矩作用，適合軸向承載的迴轉機構。
2、系列型號
YRT50、YRT80、YRT100、YRT120、YRT150、YRT180、YRT200、YRT260、YRT325、YRT395、YRT460、YRT580、YRT650、YRT850、YRT950、YRT1030、YRT1200
套用領域
數控工具機-數控轉台-數控立車-精密迴轉台-檢測儀器-精密設備
三、YRT型轉台軸承安裝調試
設計與安裝
運輸時固定螺釘保護軸承零件，為了較易定心安裝，安裝時固定螺釘可以鬆開，安裝後固定螺釘應再擰緊或者最好用定位螺釘替換固定螺釘。
-有或無附加支撐環都可安裝L-截面環2
（a）無支撐環的，軸承代號YRT
（b）用L-截面環支撐環的，軸承代號YRT…VSP,L-截面環的整個表面都必須得到支撐。
-裝配力只能通過被安裝的軸承套圈進行傳遞，絕不能通過滾動體傳遞。
-定位螺釘套用扭力扳手以呈十字交叉的形式來擰緊見圖二。
-安裝和拆卸式不要分開或交換軸承零件。
-啟動摩擦力矩是尺寸表中所列軸承摩擦力矩的3~3.5倍。"
3、產品特色
YRT120軸承是一種能夠同時承受同時承受軸向負荷、徑向負荷和傾覆力矩等綜合載荷的軸承，集支撐、旋轉、傳動、固定等功能於一身的特殊結構的精密軸承。轉台軸承基本採用負游隙帶預緊的設計方式，保證軸承較高的剛性及旋轉精度。
