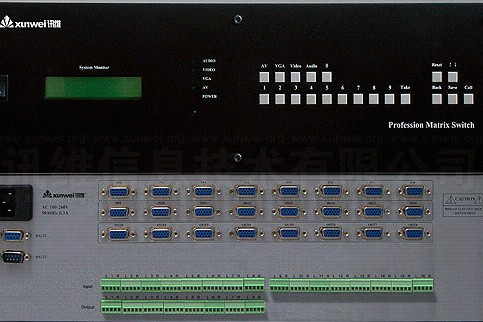

VGA1608A矩陣是一款支持16路VGA視頻信號輸入，8路VGA視頻信號輸出的切換設備。
基本介紹
- 中文名：VGA1608A矩陣
- 基本頻寬 ：400Mhz(-3db)滿載
- 微分相位：0.05o(RL=150Ω)
- 微分增益：0.05%(RL=150Ω)
基本信息,特 性,技術參數,
基本信息
訊維推出 VGA 帶音頻矩陣切換器二代矩陣產品，音視頻可分控，音頻雙聲道非平衡，音視頻 RCA 接口；某些型號的音頻連線埠採用更專業的立體聲平衡端子。視頻採用 VGA15HDF 輸入、輸出端子，內部採用高頻寬矩陣開關晶片，實現邏輯矩陣功能，任意選擇搭配輸出切換，自帶緩衝，輸出更加穩定，圖象清晰無重影，使信號傳輸衰減降至最低，確保圖象信號能高保真輸出。內嵌智慧型控制，提供 RS232 控制接口，方便用戶與各種遠端控制設備（如快思聰、AMX、CP-PGM、思美特）配合使用。RS232 環出接口，可以讓多台矩陣級聯使用，以擴充多路連線埠。同時具有手動面板、紅外遙控控制功能、掉電現場保護功能、狀態存儲記憶。
特 性
·實現自動增益技術 VGA 矩陣切換器帶有斷電現場保護功能；
·能夠自動保存設備上次關機時的狀態；
·部分允許對 HV 信號和 RGB 信號進行延遲切換；
·調整延遲時間；
·採用新型的 LED 面板顯示和輕觸式按鍵；
·狀態顯示直觀合理，設備操作更加簡便；
·LCD 屏顯示輸入輸出的控制狀態；
·具有斷電現場保護功能；
·簡捷的前面板操作，後面板上有一個能與控制系統在線上使用的 RS-232C 通訊連線埠；
·安裝快捷，操作簡單。
技術參數
基 本 頻寬 400Mhz(-3db)滿載
亮色度干擾-55dB@5Mhz
微分相位0.05o(RL=150Ω)
微分增益0.05%(RL=150Ω)
最大傳播延時 5ns(±1)
切換速度≤180ns 視 頻
信號輸入-------
信號類型VGA-UXGA 視頻信號
接口 VGA15HDF 接口
最小電平0.5Vp-p
最大電平1.0Vp-p
阻抗 75Ω
回波損耗-30db@5MHz
信號輸出-------
信號類型VGA-UXGA 視頻信號
接口 VGA15HDF 接口
輸出電平0.7Vp-p
阻抗 75Ω
回波損耗-30db@5MHz
直流補償最大5mV
同 步-------
輸入/輸出信號類型 TTL
輸入電平0V-5.0Vp-p:4.0V
輸出電平5Vp-p
輸入阻抗510Ω
輸出阻抗75 Ω
極性正或負（與輸入完全一致） 音 頻
標 準-------
增率 0 dB
頻率回響 20 Hz ~ 20 kHz 總諧波失真+噪聲0.05% @ 1 kHz （額定電壓下）
共態抑制比（CMRR）>75dB @: 20 Hz ~ 20 kHz
信號輸入-------
信號類型立體聲，非平衡 接口RCA 接口
阻抗 >10KΩ
最大電平 +19.5dBu
直流補償最大5mV
信號輸出-------
信號類型 立體聲，非平衡
輸入電平 0V-5.0Vp-p:4.0V
接口 RCA 接口
阻抗 >50Ω
最大電平 +21dBu
控制類型 串列控制接口RS-232，9針母D型接口
波特率與協定波特率 9600
數據位 8位
停止位 1，無奇偶校驗位
串列控制口結構 2=TX，3=RX，5=GND
機箱尺寸485mm(長)×260mm(寬)×44mm(高)
