PMMA電子束膠

聚甲基丙烯酸甲酯(PolyMethylMethacrylate，PMMA)是一種聚合體，它是由單體(MMA)聚合而成，聚合體俗稱有機玻璃或亞克力，具有高透明度，通常被使用作為玻璃的替代材料。

MMA單體的分子量為100，組成聚合體分子鏈的單體數量可達到數千個，分子量為100000量級。PMMA聚合體的物理化學特性在很大程度上取決於分子量。形成PMMA聚合體的原子間共價鍵可以被高能輻射打破。因此，PMMA對波長入為1nm或更短的射線以及20keV或更高能量的電子輻射敏感。基於這種光敏特性，PMMA或類似的聚合物可以用作為光刻工藝中的光刻膠，即稱作PMMA電子束膠。

基本介紹

• 中文名：PMMA電子束膠
• 外文名：PolyMethylMethacrylate
• 釋義：單體(MMA)聚合而成
• 特點：化學穩定性好，物理力學性能均衡

簡介

甲基丙烯酸甲酯的聚合物(PMMA)是透明高分子材料中很重要的一種，俗稱有機玻璃。它具有很多優良的性能，如化學穩定性好，物理力學性能較均衡，加工性能、耐候性、電絕緣性良好，光學性能優異，透光率比普通無機玻璃高10%以上，且質輕性韌等等，所以它廣泛用於農業、航空、建築、光學儀器等領域。然而，有機玻璃具有使用溫度低、耐熱性差、吸水率較高、耐磨性及耐有機溶劑性均較差等缺點，限制了它的套用範圍。

針對這些缺點，人們進行了許多改性研究，如美國、西歐和日本從20世紀80年代開始就投入較大力量研究和開發高性能MMA樹脂，已有多種耐熱有機玻璃投放市場。目前，人們還在不斷地進行各種嘗試，以改進有機玻璃的耐熱性，從而擴大其套用範圍。PMMA是典型的無定型高分子材料，改善其耐熱性的最有效方法是使大分子鏈段活動性減小。

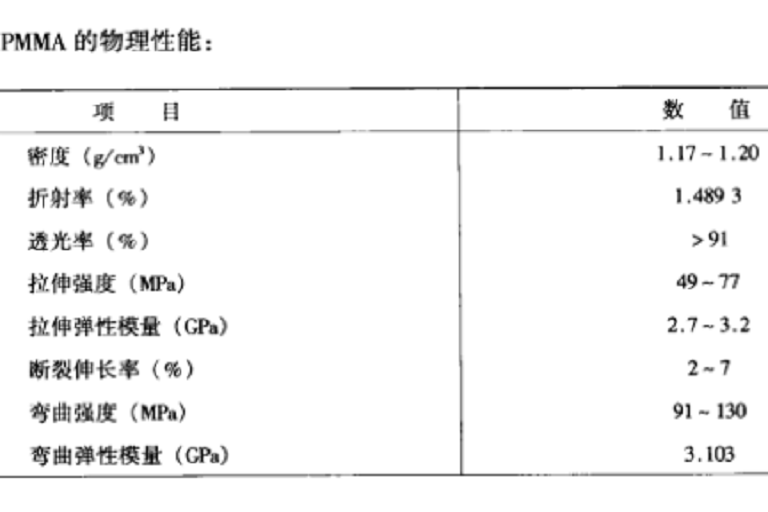

PMMA的性能

①PMMA有優異的透明性，幾乎不吸收可見光的全波段光，在塑膠中透光性最佳，透射率高達92%～93%，可透過可見光99%，紫外光73%，折射率為1.49，表面反射率不大於4%，具有良好的表面光澤性。

②PMMA無毒、無臭、無味，外觀晶瑩透明顆粒，含氧指數僅為17.3，易燃燒，著火點400℃，著火後緩慢燃燒，融化起泡，火焰淺藍色，頂端白，發出強烈花果臭、腐爛蔬菜臭味。

③PMMA的密度1.199/cm，質輕而堅韌，在常溫下具有良好的拉伸、彎曲和壓縮強度，但衝擊強度和表面硬度一般，缺口敏感性大，因此，PMMA多用橡膠為其改性劑，以提高其衝擊強度和耐應力開裂性；PMMA的熱變形溫度為70～105%，長期使用溫度僅為80℃。

④PMMA具有優異的耐候性、耐老化性和良好的電絕緣性，體積電阻率可達10Ω·cm，介電常數較大，可用於高頻率絕緣材料。

⑤PMMA的化學性能比較穩定，可耐強酸、強鹼、無機鹽、有機鹽類、油脂類和脂肪族烴類；但易被酮類、氯代烴類、芳烴、酯類溶劑溶解侵蝕，易被醇類、氯代烴溶脹。

PMMA的成型工藝

①PMMA主屬非牛頓流體，黏度的變化主要受螺桿轉速的影響，成型加工對溫度比較敏感，加工溫度範圍比較窄，成型溫度在180～230℃之間，而PMMA的分解溫度為260℃，因此在加工過程中要嚴格控制溫度。

②PMMA在成型加工前應進行乾燥處理，乾燥條件：先在100～110℃乾燥4h，再於70～80℃下乾燥，使其含水量在0.02%以下。

③成型方法有擠出、注射、模壓成型及澆鑄成型等。使用PMMA單體，添加過氧化物催化劑注入模具中，加熱50～70℃，保溫一定時間，緩慢冷卻後，經熱、冷卻、脫模，可製成板、片及管等型材；利用板、片材可以熱成型或二次機械加工，製成理想產品。

④PMMA模塑膠注塑膠筒溫度和噴嘴溫度為180～230℃，模具溫度為40～60℃，注塑壓力為110～140MPa；擠塑成型溫度為210～230℃；熱成型溫度為100～120℃。
