PL-5EII飛彈是中華人民共和國自主研發的第三代近距格鬥型空空飛彈。
基本介紹
- 中文名：PL-5EII飛彈
- 外文名：PL - 5 eii missile
- 性質：近距格鬥空對空飛彈
- 屬：軍事裝備
- 長：2890毫米
- 直徑：127毫米
- 重量：83公斤
- 研發：中國空空飛彈設計研究院
研發,結構特點,作戰能力,評估,
研發
具有優異的抗干擾能力、全向攻擊能力和較好的探測能力。
PL-5EII飛彈舵面特寫
結構特點
PL-5EII飛彈，直徑為127毫米，長度為2890毫米，翼展6仃毫米，氣動舵為雙三角形，重量83公斤。
PL-5EII飛彈，採用了雙色多元探測器、彈載計算機和雷射引信等新技術，新的多元紅外導引頭。PL-5EII飛彈沿用了PL-5飛彈系列的鴨式舵布局(AIM-9系列也是這個布局)，最大過載超過了40g。

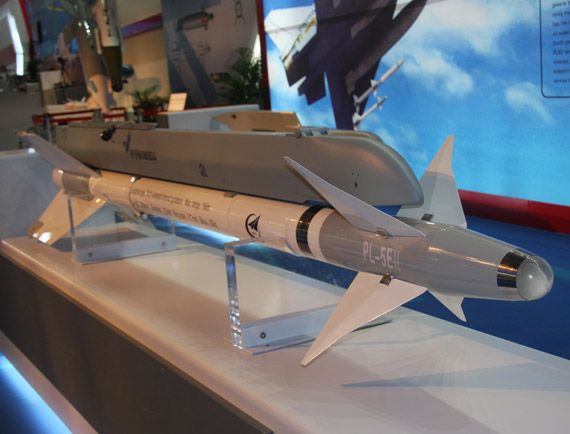

PL-5EII飛彈
作戰能力
PL-5EII飛彈的0-22公里的作戰高度，已覆蓋了戰鬥機的全部作戰高度，較之“響尾蛇”也不相上下。具有優異的抗干擾能力、全向攻擊能力和較好的探測能力，有較大的翼展，提高了舵面操作效率，改善了飛彈的機動性。
PL-5EII飛彈具有全向攻擊能力的新型格鬥空對空飛彈，而且有比單元紅外導引頭更好的抗干擾能力，導引頭視場角3度，在發射前最大跟蹤範圍是±40度，發射後是±38度，具有很好的離軸發射能力，離軸發射角超過“響尾蛇”的±28。
PL-5EII飛彈戰鬥部是破片殺傷式，使用雷射近炸引信，和PL-5舊型號所採用的紅外近炸引信相比，這種引信更能適應格鬥的要求，能更精確地控制炸點並且難以干擾，飛彈改進了末段控制，提高了制導精度。PL-5EII的最大射程可達20公里，最小射程不到500米。
PL-5EII還具有多種瞄準發射模式。其一，孔徑瞄準/孔徑發射方式：在這種方式下導引頭的陀螺位標器鎖定在飛彈的縱軸上，目標只有在位標器的視場內才能截獲目標。
飛行員要適當機動使目標保持在視場內；其二，孔徑瞄準，自動跟蹤發射方式：這種方式是在孔徑瞄準方式截獲目標後，然後打開開關使位標器解鎖，導引頭在跟蹤角範圍內自動跟蹤目標；其三，掃描瞄準，自動跟蹤發射方式：在這種方式下位標器瞬時視場以一定的偏置角績飛彈縱軸轉動，擴大了位標器的截獲範圍，截獲後導引頭在跟蹤角範圍內自動跟蹤目標，是完全的自主發射方式；其四，隨動截獲，自動跟蹤發射方式：這種方式賦予了飛彈最大的自由度。
飛彈的位標器具備與載機雷達或頭盔瞄準系統隨動的功能。能在更大的範圍截獲目標，發揮飛彈的最大性能。截獲後導引頭在跟蹤角範圍內自動跟蹤目標。
