NSK F688A軸承

NSK F688A軸承是帶法蘭深溝球軸承，型號為F688A軸承。

基本介紹

• 中文名：NSK F688A軸承
• 型號：F688A軸承
• 品牌：NSK軸承
• 系列：帶法蘭深溝球軸承

尺寸參數

系列：帶法蘭深溝球軸承

型號：F688A

內徑：8

外徑：16

法蘭外徑：18.0

帶蓋法蘭外徑：18.0

厚度：4.0

帶蓋厚度：5.0

法蘭厚度：1.0

帶蓋法蘭厚度：1.1

外形尺寸（mm）r(1)倒角：0.20

外形尺寸（mm）r1(1)帶蓋倒角：0.20

Cr額定動載荷（N）：1

610

Cr額定靜載荷（N）：710

Cr額定動載荷（kg）：164

Cr額定靜載荷（kg）：73

極限轉速

Open開式Z·ZZD防塵蓋：36000

極限轉速D·DD密封圈：30000

極限轉速

Open開式Z防塵蓋：43000

安裝尺寸（mm）da：09.6

安裝尺寸（mm）db：10.2

安裝尺寸（mm）ra：0.20

安裝尺寸（mm）rb：0.20

Mass重量

open開式：03.54

Mass重量

Shielded防塵蓋：04.47

用途

可以用於：逆變焊機,力與變形檢測儀,打碼機,非織造布機械,沖床,石油設備,立式乾燥機,反滲析設備,臥式減速機,壓平機,醫療設備,整熨設備,模溫機,熱熔膠機,分度盤、分度頭,等等用途。

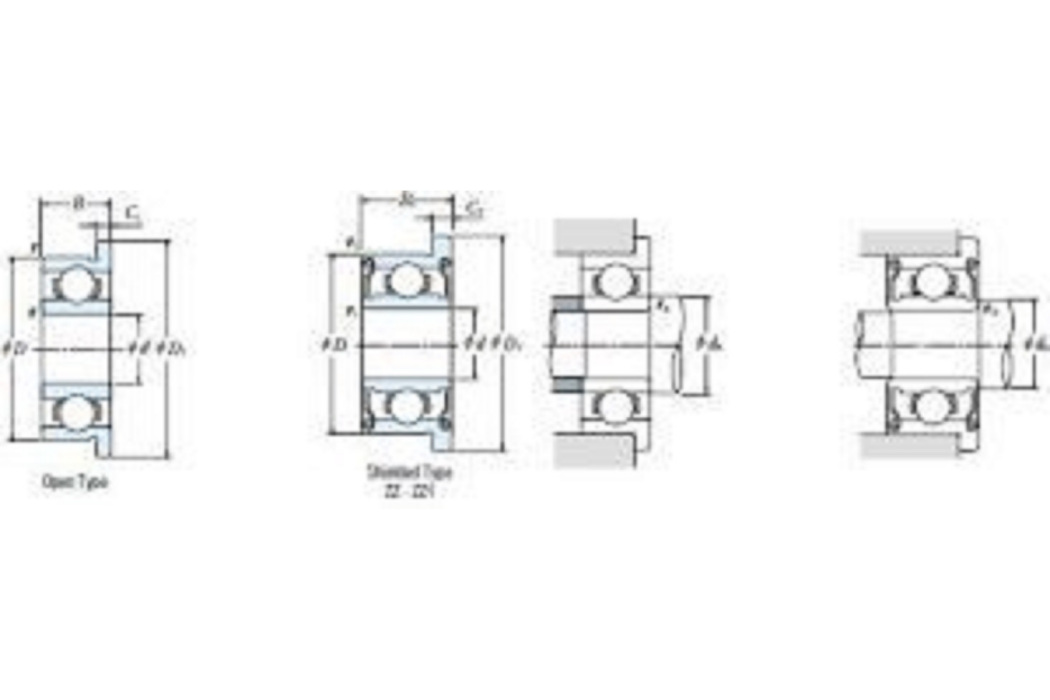

NSK F688A軸承樣本圖
