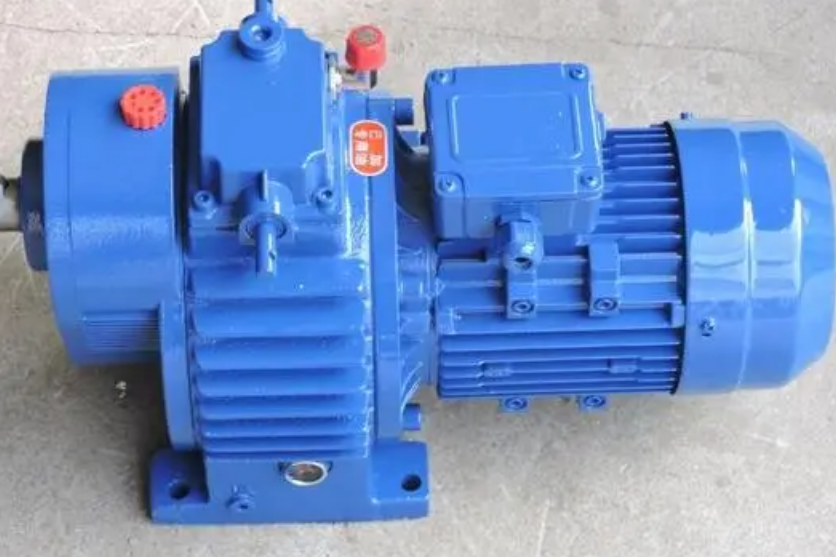

MBW220變速機

MBW220變速機

MBW220變速機主要由壓緊的主動輪裝置、摩控傳動機構、調速控制機構組成,是廣泛通用的一種變速機器,在國外、意、德、日、英等國都有生產。

基本介紹

  • 中文名:MBW220變速機
  • 功 率:0.12~22kW
  • 傳動比: nimax/nimin=5
  • 扭 矩: 1.5~352N.m
產品描述,技術參數,詳細內容,性能特點,變速範圍,型號,產品套用,

產品描述

上海萬上MBW220系列行星摩擦式無極變速機產品型號:MB02 MB04 MB07 MB15 MB22 MB40 MB55 MB75 MB150 MB220無極變速機。

技術參數

功 率: 0.12~22kW
扭 矩: 1.5~352N.m
傳動比: nimax/nimin=5
備 註: 可底腳、法蘭安裝可配各類電機或雙軸型

詳細內容

上海萬上減速機 1.結構原理:MB系列行星摩擦式機械無級變速機主要由壓緊的主動裝置、摩擦傳動機構、調速控制機構組成。
MBW220變速機
MBW220變速機
2.特點:調速範圍大,調速精度高,適合連續工作,可以正反運轉,能在負載起動及負載中按需要調速,適應工藝參數多變或連續變化的要求,組合能力強,可與各種減速機直聯式組合,實現小體積、高效率,高速無級變速。性能穩定,在允許負載下,選定的輸出速度恆定。並具有同軸結構,體積小,重量輕,運行平穩,噪音低,壽命長,操作簡單等特點。
3.安裝型式和輸出方式:底座式、法蘭式、小法蘭式安裝、實心軸輸出。
4.調速範圍:R=5即輸出轉速可在輸入轉速1/1.45至1/7.25方向任意變化。
5.輸入方式和轉速:直聯電機和實心軸輸入,機座MB07以下不高於2800r/minMB07以上機座不大於1400r/min,全系列最低轉速高於750r/min。
6.旋轉方向:輸入軸和輸出軸同向。
7.跑合要求:變速機跑合時,溫升可高於正常工作的溫升,當跑合60-80小時後,溫升逐漸隆低至正常溫升,在跑合期內需經常調速,以利於長期的穩定使用,跑合時的高溫影響正常允許的工作條件,但對部件的使用壽命無有害影。
MB系列行星摩擦式無級變速器

性能特點

1.調速精度在1轉/分,這是同類產品的領先者。
2.可在1:5的範圍內最快的實現從層低速到最高速的無級段的任意速度變化。
3.所有傳動件均經過嚴格處理、精密加工、衍磨; 因此,使用壽命長,噪音低。
4.能合理的與齒輪減速機擺線針輪減速機蝸輪減速機等組合使用,從而滿足不同場合對輸出轉矩、最低和最高輸出轉速的不同要求。

變速範圍

1.基本型:200-1000r/min
2.變速機帶一級齒輪減速(i=2.5-5):40-200r/min
3.變速機帶二級齒輪減速(i=7.1-25):8-140r/min
4.變速機帶三級齒輪減速(i=42-100):2-23.5r/min

型號

基本型:MB02、MB04、MB07、MB15、MB15 MB22 MB40 MB55 MB75 MB150 MB220 QQ46183578
基型臥式:MBW02 MBW04 MBW07 MBW15 MBW22 MBW40 MBW55 MBW75 MBW150 MBW220 MBWY02 MBWY04 MBWY07 MBWY15 MBWY22 MBWY40 MBWY55 MBWY75 MBWY150 MBWY220
基型立式: MBL02 MBL04 MBL07 MBL15 MBL22 MBL40 MBL55 MBL75 MBL150 MBL220 MBLY02 MBLY04 MBLY07 MBLY15 MBLY22 MBLY40 MBLY55 MBLY75 MBLY150 MBLY220
一級齒輪:MBW02-C MBW04-C MBW07-C MBW15-C MBW22-C MBW40-C MBW55-C MBW75-C MBL02-C MBL04-C MBL07-C MBL15-C MBL22-C MBL40-C MBL55-C MBL75-C MBWY02-C MBWY04-C MBWY07-C MBWY15-C MBWY22-C MBWY40-C MBWY55-C MBWY75-C等。

產品套用

MB系列無級變速機經多年來在實踐使用中,證明在眾多的無級 變速機家族中,具有獨特風格,由於該系列產品設計結構合操作 方便、傳動穩定等特點,所以廣泛用於食品機械、印刷、造紙機械、橡膠、塑膠機械、陶瓷機械、製藥機械及各種工作生產流水線中的要求工藝參數多變和速度連續 變化的場合,還具備了新產品試製過程中探求機器最佳的工作速度。
1、MB變速機調速精度高,調速精度在0.5-1轉,這是同類產品的佼佼者。
2、高度範圍大調速範圍Rb=5.
3、本系列變速機所有傳動件都經過嚴格處理、精密加工、研磨、接觸與潤滑性能良好,所以運轉平穩、噪音低、使用壽命長。
4、MB變速機最大的特點就是有效地能當各種齒輪減速機、擺線減速機蝸輪減速機減速電機相結合使用,從而增大了輸出轉矩和實現了各種不同場合的最低和最高輸出轉速,具有良好的適應性。
5、MB變速機的輸出轉矩和功率時隨著輸出轉數的變化而變化,具有變轉矩、變功率的機械特徵。
