M197加特林機炮

M197加特林機炮（英文：M197 Automatic Gun）是由美國通用動力為美軍開發及製造的電力驅動三管加特林轉管式機炮，發射20 × 102毫米機炮炮彈。

M197主要是為了美國陸軍的武裝直升機而研發的。在越南戰爭的經驗中，揭示了配有7.62毫米M134迷你炮機槍的武裝直升機速射火力有所不足以後，於1967年開始研發。M197在本質上是通用電氣M61火神式機炮的輕量化版本，使用3根槍管而不是6根。其最大射速為火神機炮的1/4，在很大程度上減少了它在輕型飛機和直升機上使用時的后座力。它與火神機炮共用了M50和PGU系列的20毫米口徑機炮彈藥。

基本介紹

• 中文名：M197航空機炮
• 外文名：M197 Automatic Gun
• 研製時間：1967年
• 服役時間：1969年10月
• 口徑：20毫米
• 總重：66千克
• 火炮類型：機載機關炮
• 所屬國家：美國

發展沿革

M197加特林機炮（英文：M197 Automatic Gun）是由原通用電氣公司(後改為馬丁·馬麗埃塔軍械繫統公司，現為洛克希德·馬丁軍械繫統公司)，於1967年在“火神”6管 M61A1炮基礎上發展的3管輕型炮，專門用於武裝直升機和輕型固定翼飛機。1969年10月投產，到1987年生產數目超過1700，1993年仍在生產。

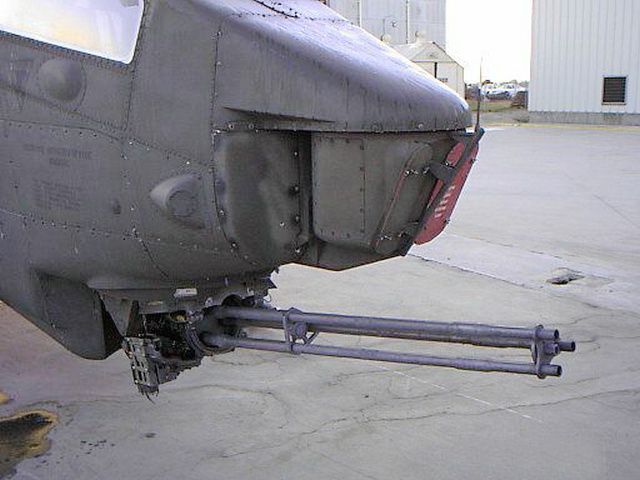

裝M197機炮的AH-1直升機

M197機炮仍在最新的AH-1W及AH-1Z武裝直升機上使用，雖然轉管式機炮在理論上是非常可靠，但據說美國海軍陸戰隊飛行員一直報告該武器系統有驚人的卡殼率（據說是大於30%）。雖然美國海軍陸戰隊和製造商都意識到這個問題，但卻沒有具體的改進項目納入AH-1Z計畫中。同時，他們期望通過培訓勤務人員來減少出現這種故障的機會。

M197機炮承包商是通用動力公司武裝系統分部（General Dynamics Armament Systems）。

技術特點

M197機炮與M61A1相同，許多部件和M61A1通用。該炮採用可變轉速的電動馬達傳動，其射程可根據不同任務和目標進行調節；同時還可調節射速，使之避開飛機的諧振頻率。該炮通常裝在炮塔、樞軸炮架和吊艙中使用。

在AH-1直升機上，M197機炮是M97武器系統的一部分，取代最初在AH-1直升機上使用的M28武裝系統和XM35武裝系統。最早在AH-1S型上使用的是M97E1，後來改進為M97E2。然後從AH-1F型開始改進為M97A3和M97A4，M97A4一直使用。

性能數據

口徑：20毫米

總重：66千克

炮管長度：1,892毫米

炮口初速：1,030米/秒

彈藥參數

可使用彈藥類型：M50標準系列電發火炮彈

服役動態

M197機炮在AH-1直升機上，可攜帶750發20mm炮彈。M97系統中的M197機炮要配合M89或M89E1脫鏈機構，這主要是考慮到彈鏈裝填會比較方便快捷，比較適合在簡陋的野戰條件下為直升機補充彈藥。機炮安裝在A/A49E-7炮塔上，水平轉向200度，垂直轉向60度。M97的理論射速為每分鐘730發（±50發），不過最高可調至2,000～3,000發/分。標準的射擊方式是一次100發的長點射，兩次點射之間冷卻幾秒。

M197加特林機炮

在AH-1直升機上還可使用GPU-2/A機炮吊艙，吊艙內安裝一挺M197機炮，並攜帶300發炮彈。GPU-2/A全長3.25m，最大直徑482mm，滿載M50實彈時全重265kg，採用無鏈供彈，理論射速在750或1500發/分內可選。GPU-2/A也可用於其他載具，而比較常見的是掛在OV-10的機腹。
