高度遊標卡尺簡稱高度尺。顧名思義，它的主要用途是測量工件的高度，另外還經常用於測量形狀和位置公差尺寸，有時也用於劃線。
基本介紹
- 中文名：高度遊標卡尺
- 外文名：Height vernier caliper
- 作用：測量工件的高度
- 相關概念：遊標卡尺、深度遊標卡尺
定義,產品簡介,分類,使用注意事項,套用,
定義
游標卡尺（VERNIER CALLIPER），是一種測量長度、內外徑、深度的量具。遊標卡尺由主尺和附在主尺上能滑動的游標兩部分構成。主尺一般以毫米為單位，而游標上則有10、20或50個分格，根據分格的不同，遊標卡尺可分為十分度遊標卡尺、二十分度遊標卡尺、五十分度格遊標卡尺等，游標為10分度的有9mm，20分度的有19mm，50分度的有49mm。遊標卡尺的主尺和游標上有兩副活動量爪，分別是內測量爪和外測量爪，內測量爪通常用來測量內徑，外測量爪通常用來測量長度和外徑。
遊標卡尺
遊標卡尺產品簡介

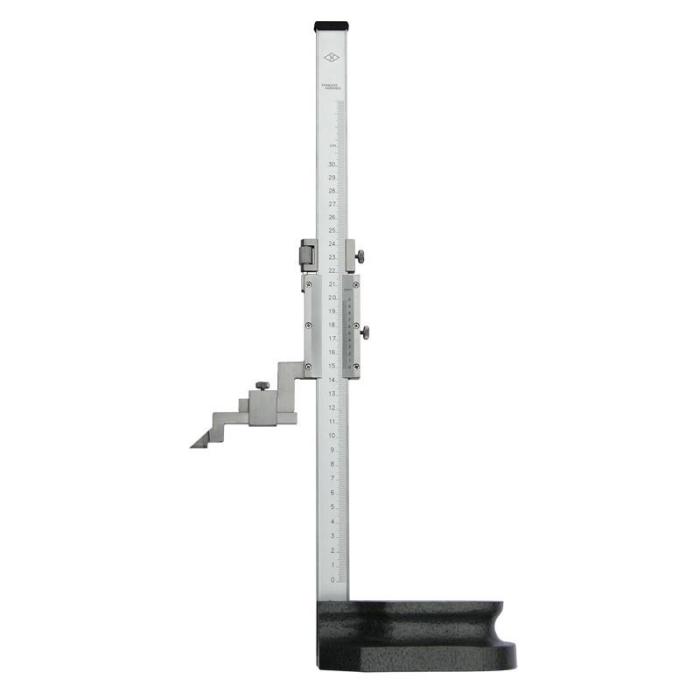

高度遊標卡尺廣泛套用於機械加工中的高度測量、劃線等。又稱高度尺
·常見量程：0～300mm、0～500mm、0-1000mm、0-1500mm、0-2000 mm
·常見精度：0.02mm、0.01mm（由游標上分度格數決定）
·測量對象：高度
分類
根據讀數形式的不同，高度遊標卡尺可分為普通游標式和電子數顯式兩大類。
根據使用的情況不同及用途可分為單柱式與雙柱式。單柱式高度遊標卡尺常用於精度要求不高的場合；雙柱式主要套用於較精密或測量範圍較大的場合。
高度遊標卡尺的品種繁多，主要分為以下幾類：
·單柱帶手輪數顯高度遊標卡尺
·帶表雙柱高度遊標卡尺
·游標高度遊標卡尺
·數顯高度遊標卡尺
·雙柱數顯高度遊標卡尺
·帶表高度遊標卡尺
使用注意事項
1、測量前應擦淨工件測量表面和高度遊標卡尺的主尺、游標、測量爪；檢查測量爪是否磨損。
2、使用前調整量爪的測量面與基座的底平面位於同一平面，檢查主尺、游標零線是否對齊。
3、測量工件高度時，應將量爪輕微擺動，在最大部位讀取數植。
4、讀數時，應使視線正對刻線；用力要均勻,測力約3-5N,以保證測量準確性;
5、使用中注意清潔高度遊標卡尺測量爪的測量面。
6、不能用高度遊標卡尺測量鍛件、鑄件表面與運動工件的表面。以免損壞卡尺。
7、久不使用的遊標卡尺應擦淨上油放入盒中保存。
套用
高度遊標卡尺如圖《高度遊標卡尺的使用》所示，用於測量零件的高度和精密劃線。它的結構特點是用質量較大的基座4代替固定量爪5，而動的尺框3則通過橫臂裝有測量高度和劃線用的量爪，量爪的測量面上鑲有硬質合金，提高量爪使用壽命。高度遊標卡尺的測量工作，應在平台上進行。當量爪的測量面與基座的底平面位於同一平面時，如在同一平台平面上，主尺1與游標6的零線相互對準。所以在測量高度時，量爪測量面的高度，就是被測量零件的高度尺寸,它的具體數值，與遊標卡尺一樣可在主尺(整數部分)和游標 (小數部分)上讀出。套用高度遊標卡尺劃線時，調好劃線高度，用緊固螺釘2把尺框鎖緊後，也應在平台上進行先調整再進行劃線。
