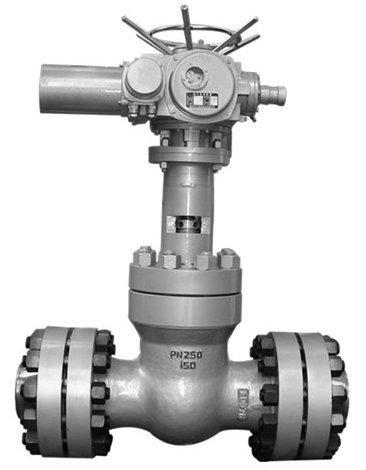

高壓閘閥

簡介

高壓閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。

工作原理

高壓閘閥，屬於強制密封式閥門，所以在閥門關閉時，必須向閘板施加壓力，以強制密封面不泄漏。當介質由閘板下方進入閥六時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。

高壓閘閥開啟時，閘板的開啟高度，為公稱直徑的25%～30%時，流量已達到最大，表示閥門已達全開位置。所以閘閥的全開位置，應由閘板的行程來決定。

閘閥型號

一、閥門型號的組成閥門型號的組成由七個單元順序組成，見表	型號組成

閥門類型代號

類型

安全閥

蝶閥

隔膜閥

止回閥
底閥

截止閥

節流閥

排污閥

球閥

疏水閥

柱塞閥

旋塞閥

減壓閥

閘閥

代號

A

D

G

H

J

L

P

Q

S

U

X

Y

Z

當閥門還具有其他功能作用或帶有其他特異結構時，在閥門類型代號前再加注一個漢語拼音字母，按下表的規定。　

第二功能作用名稱	代號	第二功能作用名稱	代號
保溫型	B	排渣型	P
低溫型	D	快速型	Q
防火型	F	（閥桿密封）波紋管型	W
緩閉型	H	—	—
低溫型指允許使用溫度低於-46℃以下的閥門。

二單元：傳動方式

傳動方式	電磁動	電磁-液動	電-液動	蝸輪	正齒輪	傘齒輪	氣動	液動	氣-液動	電動	手柄　　手輪
代號	0	1	2	3	4	5	6	7	8	9	無代號

安全閥、減壓閥、疏水閥、手輪直接連線閥桿操作結構形式的閥門，本代號省略，不表示；
對於氣動或液動機構操作的閥門：常開式用6K、7K表示；常閉式用6B、7B表示；
防爆電動裝置的閥門用9B表示。

　　三單元：連線型式

連線方式	內螺紋	外螺紋	兩不同連線	法蘭	焊接	對夾	卡箍	卡套
代號	1	2	3	4	6	7	8	9

四單元：結構型式
閥門結構形式用阿拉伯數字表示，按下表規定。

閘閥結構形式代號

結構形式				代號
閥桿升降式（明桿）	楔式閘板	彈性閘板		0
		剛性閘板	單閘板	1
			雙閘板	2
	平行式閘板		單閘板	3
			雙閘板	4
閥桿非升降式（暗桿）	楔式閘板		單閘板	5
			雙閘板	6
	平行式閘板		單閘板	7
			雙閘板	8

五單元：密封副材料

材料

錫基軸
承合金
巴氏合金

搪

滲氮鋼

18-8系
不鏽鋼

氟塑膠

玻璃

Cr13
不鏽鋼

襯膠

蒙乃爾
合金

尼龍
塑膠

滲硼鋼

襯鉛

Mo2Ti
不鏽鋼

塑膠

銅合金

橡膠

硬質
合金

閥體
　　直接
　　加工

代號

B

C

D

E

F

G

H

J

M

N

P

Q

R

S

T

X

Y

W

六單元：公稱壓力

數值用阿拉伯數字直接表示，它是MPa的10倍，例如：PN16就是16公斤，也就是1.6MPa。

磅級 Class	150	300	400	600	800	900	1500	2500
公稱壓力 PN(MPa)	1.6 2.0	2.5 4.0 5.0	6.3	10.0	-	15.0	25.0	42.0

七單元：閥體材料

閥體
材料

鈦及
鈦合金

碳鋼

Cr13系
不鏽鋼

鉻鉬鋼

可鍛鑄鐵

鋁合金

18-8系
不鏽鋼

球墨鑄鐵

Mo2Ti系
　　不鏽鋼

塑膠

銅及
銅合金

鉻鉬釩鋼

灰鑄鐵

代號

A

C

H

I

K

L

P

Q

R

S

T

V

Z

灰鑄鐵底壓閥和鋼製中壓省略此項
