基本介紹
- 中文名：高耐壓、大電流複合電晶體
- 外文名：ULN2003
- 工作溫度：85
- 類別：電路
產品規格,產品特點,作用,引腳介紹,套用電路,常見問題,
產品規格
絕對最大額定值
ULN2003
特點 | 符號 | 等級 | 單位 |
|---|---|---|---|
輸出電流（最大值） | IOUT | 500 | 毫安 |
工作溫度 | Ţ OPR | 85 | 攝氏度 |
工作溫度 | Ţ OPR | -40 | 攝氏度 |
儲存溫度（最大） | Ţ 英鎊 | 150 | 攝氏度 |
儲存溫度（最小值） | Ţ 英鎊 | -55 | 攝氏度 |
輸出擊穿電壓 | V CE（SUS） | 50 | V |
特點 | 條件 | 單位 | ||
|---|---|---|---|---|
直流電流增益（最小值） | Ĥ FE | - | 1000 | - |
V IN（ON）（最大值） | VIN（ON） | - | 24 | V |
V IN（ON）（最小值） | VIN（ON） | - | 2.8 | V |
推薦系統電源電壓（最大值） | V IN（推薦） | - | 24 | V |
推薦系統電源電壓（最小值） | V IN（推薦） | - | 0 | V |
產品特點
該電路的特點如下：
直接相連，可以直接處理原先需要標準邏輯緩衝器來處理的數據。
可以在高負載電流並行運行。
ULN2003 採用DIP—16 或SOP—16 塑膠封裝。
封裝外形圖ULN2003內部還集成了一個消線圈反電動勢的二極體，可用來驅動繼電器。它是雙列16腳封裝,NPN電晶體矩陣,最大驅動電壓=50V,電流=500mA,輸入電壓=5V,適用於TTL COMS,由達林頓管組成驅動電路。 ULN是集成達林頓管IC,內部還集成了一個消線圈反電動勢的二極體,它的輸出端允許通過電流為200mA，飽和壓降VCE 約1V左右，耐壓BVCEO 約為36V。用戶輸出口的外接負載可根據以上參數估算。採用集電極開路輸出，輸出電流大，故可直接驅動繼電器或固體繼電器，也可直接驅動低壓燈泡。通常單片機驅動ULN2003時，上拉2K的電阻較為合適，同時，COM引腳應該懸空或接電源。
封裝外形圖
ULN2003是一個非門電路，包含7個單元，單獨每個單元驅動電流最大可達500mA，9腳可以懸空。
比如1腳輸入，16腳輸出，你的非感性負載（燈泡、電阻、電容等）接在VCC與16腳之間，不用9腳。
若接感性負載（電機、電感等），在原來的電路基礎上把第9腳接到負載的電源正極即可。（不接電路也能工作，不過會有一定幾率損壞晶片）
作用
輸入5VTTL電平，輸出可達500mA/50V。
引腳介紹
引腳1：CPU脈衝輸入端，連線埠對應一個信號輸出端。
引腳2：CPU脈衝輸入端。
引腳3：CPU脈衝輸入端。
引腳4：CPU脈衝輸入端。
引腳5：CPU脈衝輸入端。
引腳6：CPU脈衝輸入端。
引腳7：CPU脈衝輸入端。
引腳8：接地。
引腳10：脈衝信號輸出端，對應7腳信號輸入端。
參考電路接法
引腳11：脈衝信號輸出端，對應6腳信號輸入端。
引腳12：脈衝信號輸出端，對應5腳信號輸入端。
引腳13：脈衝信號輸出端，對應4腳信號輸入端。
引腳14：脈衝信號輸出端，對應3腳信號輸入端。
引腳15：脈衝信號輸出端，對應2腳信號輸入端。
引腳16：脈衝信號輸出端，對應1腳信號輸入端。
ULN2003
電特性
ULN2003

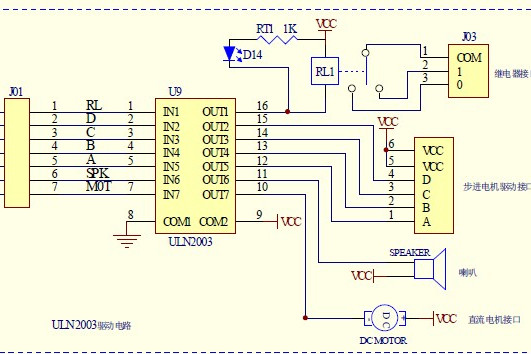

套用電路
套用電路圖如下
ULN2003
常見問題
ULN2003的輸出端可達500mA/50V.
