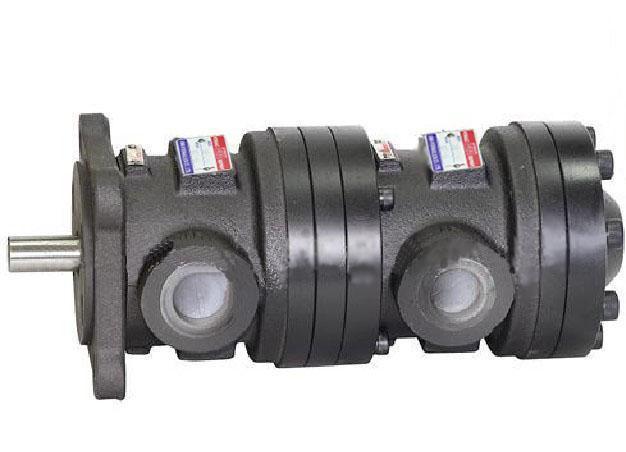

雙聯葉片泵是由兩個單級葉片泵裝在一個泵體內在油路上並聯組成。兩個葉片泵的轉子由同一傳動軸帶動旋轉，有各自獨立的出油口，兩個泵可以是相等流量的，也可以是不等流量的。
基本介紹
- 中文名：雙聯葉片泵
- 外文名：Double vane pump
- 學科：機械工程
- 領域：工程技術
簡介,套用,單作用,雙作用,卸荷式,
簡介
雙聯葉片泵是由兩個單級葉片泵裝在一個泵體內在油路上並聯組成。兩個葉片泵的轉子由同一傳動軸帶動旋轉，有各自獨立的出油口，兩個泵可以是相等流量的，也可以是不等流量的。
套用
雙聯葉片泵常用於有快速進給和工作進給要求的機械加工的專用工具機中，這時雙聯泵由一小流量和一大流量泵組成。當快速進給時，兩個泵同時供油(此時壓力較低)，當工作進給時，由小流量泵供油(此時壓力較高)，同時在油路系統上使大流量泵卸荷，這與採用一個高壓大流量的泵相比，可以節省能源，減少油液發熱。這種雙聯葉片泵也常用於工具機液壓系統中需要兩個互不影響的獨立油路中。
單作用
葉片是鑲嵌在槽里的，可以自由滑動，當旋轉產生時，葉片在離心作用下甩到泵殼上，葉片泵是容積泵，相鄰的兩個葉片運動到下邊時與泵殼和轉子封閉的容積最小，在上邊時最大，當轉子順時針轉動時，相鄰兩葉片經歷從最下邊到最上邊的過程就是容積增大過程，所以吸油（從第四象限到第二象限）；從最上到最下是容積減小過程，所以壓油（從第二到第四象限）。
雙作用
當電機帶動轉子沿轉動時，葉片在離心力和葉片底部壓力油的雙重作用下向外伸出，其頂部緊貼在定子內表面上。處於四段同心圓弧上的四個葉片分別與轉子外表面、定子內表面及兩個配流盤組成四個密封工作油腔。這些油腔隨著轉子的轉動，密封工作油腔產生由小到大或由大到小的變化，可以通過配流盤的吸油視窗（與吸油口相連）或排油視窗（與排油口相連）將油液吸入或壓出。
卸荷式
在轉子每轉過程中，每個工作油腔完成兩次吸油和壓油，所以稱為雙作用式葉片泵，由於高低壓腔相互對稱對稱，軸受力平衡，為卸荷式。
