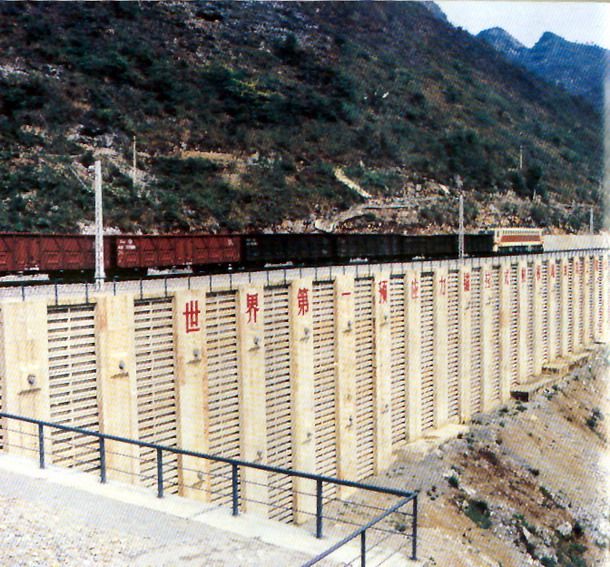

錨式板樁是指錨定式板樁牆，主要由板樁和水平或傾斜的鋼錨桿聯合組成。錨桿的一端與板樁連線，另一端被錨固在岩層或土層中。錨定式板樁牆一般多用於基坑開挖較深，不能採用懸臂式板樁牆的情況。
基本介紹
- 中文名：錨式板樁
- 外文名：Anchor sheet pile
- 組成：板樁、錨桿
- 相關術語：板樁牆
- 套用：基坑開挖
- 學科：土木工程
簡介,板樁牆,定義,板樁,基坑,定義,基坑開挖,
簡介
錨定式板樁牆是一種防止土體崩塌或保持土體穩定的建築物。錨定式板樁牆可以是臨時性結構，用作水中橋樑墩夜汗組鴉台施工時的圍堰結構；也可以是永久性結構，如碼頭、船塢。錨定式板樁牆多用於基坑開挖較深的施工建築中。錨定式板樁牆的計算，可以把它作為有兩個支承點的豎直梁。一個支點是板樁上端的錨定拉桿；另一個是板樁下端埋入基坑底下的土。下端的支承情況又與板樁埋入土中的深度大小有關，一般分為兩種支承情況：第一種是自由端支承，這類板樁埋入土中較淺，板樁下端允許產生自由轉動；第二種估兆店是固定端支承，板樁下端埋入土中較深時，可以認為板樁下端在土中嵌固。
板樁牆
定義
板樁牆是一種直立板條狀構件形成的擋土結構物，通常用來抵抗側向土壓力。這個結構的穩定性通常依賴於牆體一側的土體的土壓力，其實就是依賴於板樁牆-土體之間的相互作用。板樁牆一般分為無支撐，單支撐和多支撐三種形式，它可以抵擋住基坑周圍的土體，防止滲水和土體下滑的發生，因此板樁牆通常用於基坑圍護工程中，邊坡防護中以及臨時圍堰和地下結構的修建。傳統的板樁牆設計必須考慮土壤內部的剪下破壞以及保證牆體上的彎曲應力不應太大。板榜企敬樁牆的失穩模式通常有兩種，一種是板樁牆繞著靠近牆腳處的一點發生轉動，即我們所說的轉動破壞；另一種是牆體上的土壓力或是施加的外荷載超過了牆體本身的承重範圍，此時板樁牆發生塑性破壞，破壞點多發生在牆體上的最大水平彎矩處。由於板樁牆相對簡單的結構和合理的經濟性以及適用性，在工程實踐中，板樁牆已得到了廣泛的套用，所以對板樁牆的理論研究越來越多，在岩土工程界，主要的研究方法有現場及室內試驗法、數值分析法和解析法。
板樁
板樁，防護樁的一種，其形狀長而扁，可用於低邊坡、基坑等的防護。一般採用強夯的辦法打入。板樁能夠延長滲徑，減少滲透坡降，在水設祝棄利水捉檔乃協電施工中，板樁一般設在需防滲建築物上游側，一般設在沙性土中。鋼筋混凝土板樁作為排樁牆支護結構常用的一種類型樁，具有施工簡單、現場作業周期短等特點，曾在基坑中廣泛套用，但由於鋼筋混凝土板樁的施打一般採用錘擊方法墓寒刪蒸棗,振動與噪音大，同時沉樁過程中擠土也較為嚴重，在城市工程中受到一定限制。其製作一般在工廠預製，再運至工地，成本較灌注樁等略高。但由於其截面形狀及配筋對板樁受力較為合理並且可根據需要設計，已可製作厚度較大（如厚度達500mm 以上） 的板樁，並有液壓靜力沉樁設備，故在基坑工程中仍是支護板牆的一種使用形式。
基坑
定義
基坑是在基礎設計位置按基底標高和基礎平面尺寸所開挖的土坑。開挖前應根據地質水文資料，結合現場附近建築物情況，決定開挖方案，並作好防水排水工作。開挖不深者可用放邊坡的辦法，使土坡穩定，其坡度大小按有關施工規定確定。開挖較深及鄰近有建築物者，可用基坑壁支護方法，噴射混凝土護壁方法，大型基坑甚至採用地下連續牆和柱列式鑽孔灌注樁連鎖等方法，防護外側土層坍入；在附近建築無影響者，可用井點法降低地下水位，採用放坡明挖；在寒冷地區可採用天然冷氣凍結法開挖等等。基坑的平面形狀常見的有條形、矩形、圓形和手槍形。在其他條件相同時，不同形狀基坑的穩定性不同。一般來講，基坑越接近圓形穩定性越好 。由於圓形基坑具有較好的穩定性，設計人員會儘量把基坑設計成圓形，使其在基坑工程中占很大比例。圓形基坑一般採用環梁或內襯支護，其直徑不可能很大，卻可以挖得很深。如果按工程習慣做法，保證一定的插入比， 圍護的入土深度會非常大。
基坑開挖
為建築物、構築物基礎工程所進行的土方開挖工作。單個基礎或地下室一般為基坑，帶形基礎或 管道則為基槽。為使開挖順利進行，應根據基坑開挖深度、地下水位的高低和工程量大小等因素處理好土方邊坡和土壁支撐、排水和降水、土方挖掘方 法和機械的選用等問題。基坑開挖宜採用正反鏟單斗挖土機，基槽土方宜用反鏟、拉鏟挖土機和鏟運機開挖。
基坑開挖
為建築物、構築物基礎工程所進行的土方開挖工作。單個基礎或地下室一般為基坑，帶形基礎或 管道則為基槽。為使開挖順利進行，應根據基坑開挖深度、地下水位的高低和工程量大小等因素處理好土方邊坡和土壁支撐、排水和降水、土方挖掘方 法和機械的選用等問題。基坑開挖宜採用正反鏟單斗挖土機，基槽土方宜用反鏟、拉鏟挖土機和鏟運機開挖。
