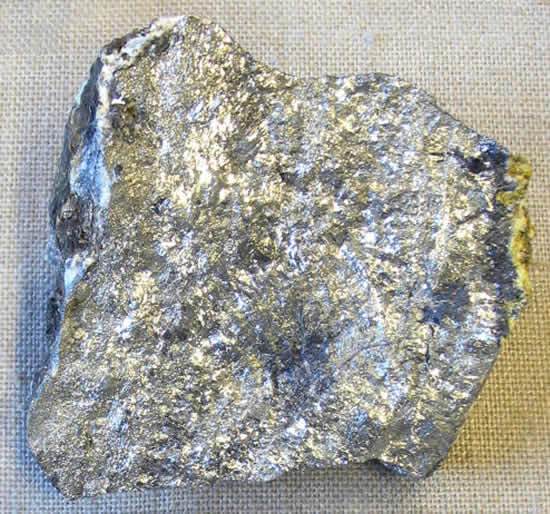

銻火法精煉(fire refining of antimony)是指在粗銻熔融條件下脫除其中的雜質，產出精銻的銻精煉方法。粗銻中的雜質一般有砷、硫、銅、鐵、鉛、硒等。根據雜質與銻的結合狀態和化學性質的差異有多種精煉方法。根據粗銻中雜質的性質，分別採用優先氧化、硫化、降溫熔析、真空蒸餾和生成金屬間化合物等方法除去粗銻中的雜質鐵、銅、硫、鉛、砷、硒。
基本介紹
- 中文名：銻火法精煉
- 外文名：fire refining of antimony
- 學科：冶金工程
- 領域：冶煉
- 範圍：能源
- 雜質：一般有砷、硫、銅、鐵、鉛、硒等
簡介,原理,工藝,主要設備,砷酸鈉浸出液,
簡介
銻火法精煉(fire refining of antimony)是指在粗銻熔融條件下脫除其中的雜質，產出精銻的銻精煉方法。粗銻中的雜質一般有砷、硫、銅、鐵、鉛、硒等。根據雜質與銻的結合狀態和化學性質的差異有多種精煉方法。
原理
根據粗銻中雜質的性質，分別採用優先氧化、硫化、降溫熔析、真空蒸餾和生成金屬間化合物等方法除去粗銻中的雜質鐵、銅、硫、鉛、砷、硒。
工藝
含鐵小於1%的粗銻，可直接精煉。含鐵高於1%的粗銻。則需進行預先除鐵作業，技術條件是：粗銻塊度100-200mm，溫度1273-1373K，中性氣氛，除鐵劑硫化銻塊礦和無水硫酸鈉的加入量分別為鐵量的三倍和一倍。熔煉完畢，清除鐵渣。當鐵降至1%時，開始除砷作業。除砷的條件為：溫度1073-1123K，氧化氣氛，按除砷效率計算加入Na2CO3或加入NaOH:Na2CO3=1:3的混合熔劑，往銻液鼓入空氣氧化雜質砷，再除去砷鹼渣。最後除硒。除硒是在除砷的溫度和氣氛條件下，加碳酸鈉熔劑，鼓風氧化並攪動銻液，除去硒酸鈉渣，或在不低於1273K溫度下，按硒量的五倍加入金屬鋁，使鋁在銻液中均勻分布，與硒生成Al2Se3金屬間化合物，然後降溫、使生成的Al2Se3從銻液中析出，與銻分離。
主要設備
火法精煉租銻的工業設備有反射爐和短鼓迴轉爐。中國採用反射爐，其結構與中國在氧化銻還原熔煉採用的相同。前蘇聯採用的銻精煉反射爐，爐膛面積3-5m，熔池用鎂磚或鉻鎂磚襯裡，爐膛朝一邊略有傾斜。義大利薩米-特克諾明公司採用短鼓迴轉爐，粗銻在長度較小的連續迴轉的圓筒形滬中進行間斷精煉，爐子用高鋁磚襯裡，燒油加熱裝置一種裝在爐氣出口的同一端，另一種裝在爐氣出口的另一端。爐子的燃燒系統能造成氧化氣氛和還原氣氛。短鼓迴轉爐在精煉過程中。通過爐體的迴轉，不斷更新銻液與熔渣的接觸面，加速界面上的反應。爐子的燃燒系統可根據爐料性質控制爐內氣氛。
砷酸鈉浸出液
砷酸鈉浸出液可採取碳酸化除銻，濾液在常壓下蒸發濃縮至溶液溫度379K，密度1544kg/m。然後冷卻至298-303K溫度下結晶，過濾得砷酸鈉混合鹽晶體，用作玻璃澄清劑。
