銑槽機

銑槽機主要用於自動車床後續的二次加工工藝，可通過改裝後實現銑扁槽等工藝，也可加裝鑽孔，攻絲，倒角等工藝，也稱為複合機，專用工具機。也可用於各種金屬材料，塑膠材料等非標金屬材料的銑槽。

基本介紹

• 中文名：銑槽機
• 適用範圍：自動車床後續的二次加工
• 別稱：複合機
• 直徑：2--30mm

設備套用

該機採用PLC編程,結構合理，性能優越，是五金加工行業的理想加工機械。銑槽機可加裝自動送料系統，配合自動上下料，自動進行金屬的金屬。

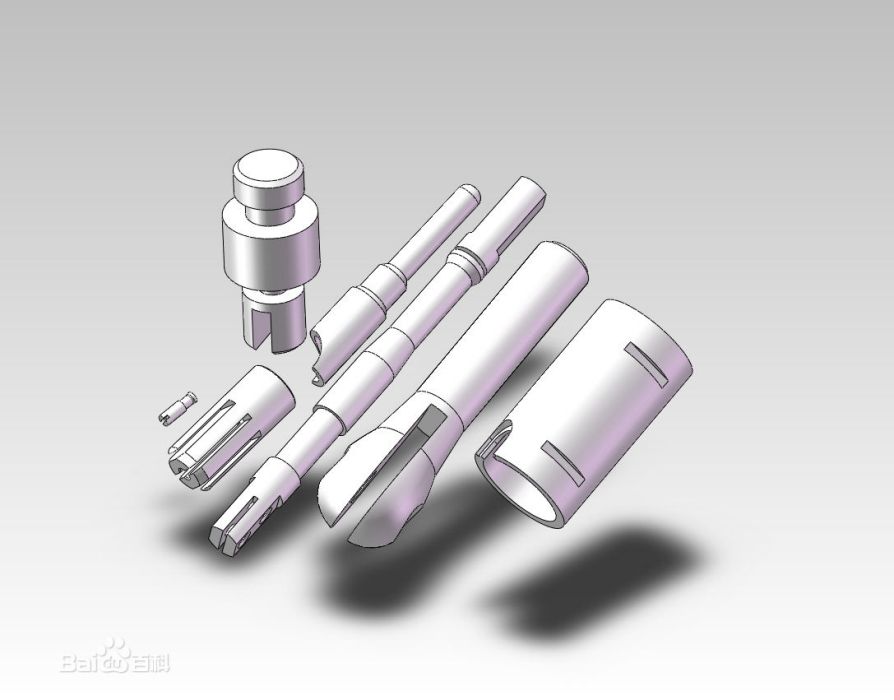

適合於各種軸芯零件兩端銑槽、銑扁加工，如D型面、平行面、槽、平行槽、一字槽、十字槽等；

設備參數

產品型號	名稱		單位	技術參數
BS-90	適合加工零件材質		/	銅，鋁，鐵，不鏽鋼
	零件大小		/	直徑2--30mm
	刀具外徑		mm	70---150
	刀具軸心		mm	25.4/22
	刀具間距		mm	40-200
	切割驅動系統		/	oil pump system
	精度		mm	+-0.015
	刀具轉速			50hz:260/710/1420/2360
				60hz:316/860/1720/2860
	切割馬達		/	1HP × 4P × 3
	油壓馬達			1HP×4P
	電壓			2 20V,380V
	機器尺寸		mm	1400 × 85 0 × 16 0 0
	重量		K G	800

設備構造

銑槽機底座採用優質鑄件，主軸軌道高周波熱處理後精密研磨，耐磨性強，精度穩定。適合加工自動車床車制後需剖面，剖槽之專用機型。加工零件可方可圓,可根據客戶之需求量身訂做.

結構

整機運用傳統鳩尾導軌結構，經人工時效去應力和鳩尾導軌表面高頻淬火硬化（消除材料應力變形並使緻密耐磨），經精密研磨，導向性好，運動精度高。

組件

電控系統組件、電機、軸承及潤滑系統和油壓系統配件使用日本或台灣進口，確保整機控制運行穩定，滿足長時間高頻率工作的需要。

控制

採用三菱微電腦（PLC）控制，以液壓站驅動，全程作業自動或半自動化。

精度

加工精度可達±0.02MM，加工件的一致性、互換性好。

產能

單機產能達3500～6000件/工作日（依材質及加工量、工序、表面光潔度有所增減）。

操作

人工上料時每人可操作2台以上工具機，增加自動上料系統則達5～10台。

性價

設計合理，調校方便，有一定通用性。只需更換部分相應配件，便可加工多款產品，利於提高機器利用率，降低生產成本。
