測量酸性液體濃度的專用數字儀器
基本介紹

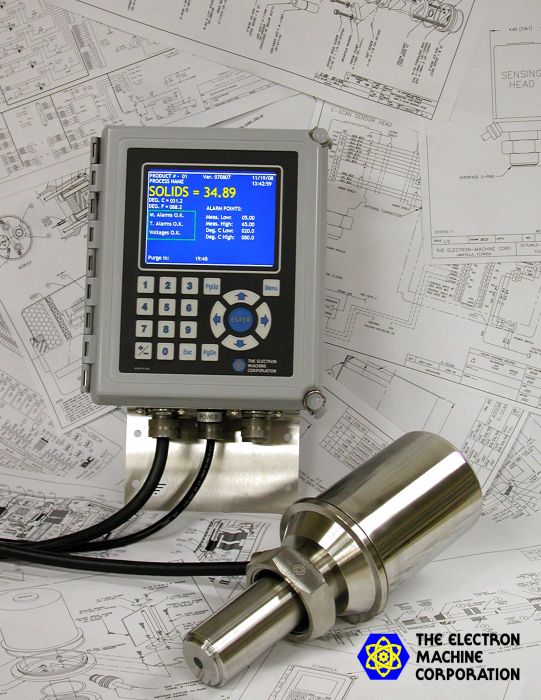

- 中文名：酸濃分析儀
- 特點：直接投入使用，無需現場校準
- 測量精度：±0.05%
- 重現性：±0.05%
主要特點,技術參數 ,工作原理,測量參數,
主要特點
出廠校準和自動溫度補償，直接投入使用，無需現場校準；
分體式設計，產品更耐震動和高溫、測試更穩定、使用壽命更長；
光學系統完全密閉，杜絕外界光線干擾；
內置溫度感測器，杜絕溫度感測器意外損壞；
標配溫度信號模擬輸出，便於客戶集成控制；
測量值歷史趨勢記錄，測試穩定性一目了然；
6.7寸高清晰度背光彩色LCD顯示；
本安型探頭感測器(可選)；
帶清洗外接接口安裝底座，清洗方便直接；
測量酸濃度範圍可達90.00-100.00%，發煙酸（SO3）100.00-115.75%，過程溫度可高達+150攝氏度
儀器自診斷功能，可能的故障一目了然；
具有濃度值歷史記錄曲線，可以查看歷史濃度值平穩性；
多種通訊協定，如 Porfibas,Hart,Rs232或485,可連線計算機，實現實時數據傳輸，數據存儲、曲線趨勢圖、列印報表等功能。
可設定高高值/低低值/高低值/偏差值報警點，可用於DCS集成控制/記錄、或用於PID調節儀演算控制、或直接用於控制電動閥門開度。
兩組輸出，酸濃值為4--20mA，酸濃溫度值0—10V。
技術參數
酸濃度測量範圍：0.00-88.00%(稀酸)、88.00-100.00%（濃酸）、100.00-115.75%（發煙酸） H2SO4
被測介質溫度：-5℃-150℃
儀表穩定性：無漂移
輸出信號：4-20mA或0-10V
工作環境濕度：30%-95%RH;
電源電壓：110/220VAC，50/60Hz，50VA
控制顯示器外形尺寸：267×230×159
電氣接口：1/2NPT
工作原理
當一束光到達與溶液接觸的稜鏡表面時，將產生一部分反射光和一部分折射光。當入射角增加到一定角度，將發生全反射。折光儀光源所發出的光線將以不同的角度照射到稜鏡表面，這樣將產生明暗兩部分組成的光學圖像。與光學圖像明暗分界線相對應的入射角就是全反射臨界角。如果測定了分界線的位置，也就可以得知溶液的濃度了。 MPR E-Scan折光酸濃分析儀採用CCD圖像探測器來測量分界線的位置，在CCD探測器晶片上使用的CCD 線性陣 列包含2048個獨立的象素點，保證高精度測量。光學檢測器逐點將光學圖像轉化為電信號並以一組脈衝信號表示出來高脈衝與亮區光電池對應，微處理器確定分界線的準確位置，並轉化為某濃度單位下的讀數。
酸濃分析儀原理測量參數
E-Scan折光酸濃分析儀可以進行以下測量
酸濃度測量 (重量的%)
酸液密度 (固體物% )
酸濃折射率 (R．I.)
