邽縣地圖

1986年6月出土於甘肅省天水市麥積區黨川鄉放馬灘西漢文景時期（公元前179-前141）的五號墓。放馬灘戰國地圖是中國乃至世界上已知的最古老的地圖。本地圖所用紙質，科學界稱其為放馬灘紙，比蔡倫紙還早300年。其為世界上最早的用於書寫的紙張實物，對研究造紙起源、造紙用料、造紙技術等具有重大價值。

1986年在放馬灘戰國秦墓還出土了七幅木板地圖，天水放馬灘木板地圖與天水放馬灘紙地圖統稱為天水放馬灘秦漢墓出土地圖。放馬灘紙現藏於甘肅省博物館。

基本介紹

• 中文名：邽縣地圖
• 館藏地點：甘肅省博物館
• 出土時間：1986年
• 所屬年代：戰國時期
• 出土地點：甘肅省天水市麥積區黨川鄉放馬灘

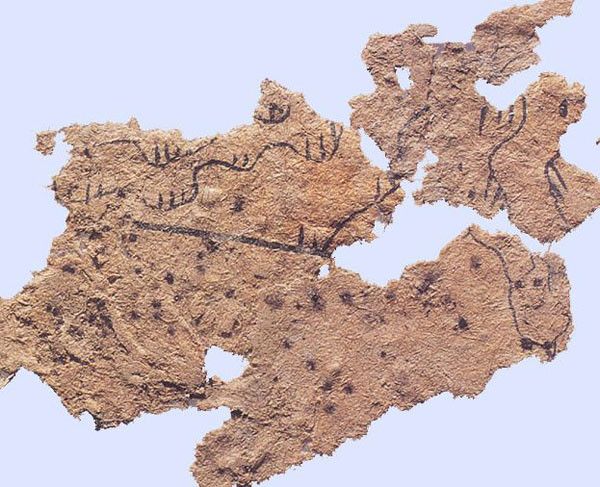

紙地圖

出土概況

1986年在甘肅省天水市放馬灘發現了秦漢墓群，出土了400多件文物。其中一號墓出土了7幅戰國末期的木板地圖，文物價值很高。在5號墓（相當於兩漢文、景時期，公元前179年-前141年）中發現紙地圖一幅，出土時置於死者胸部，因墓中積水受潮，地圖呈不規則碎塊，無法復原。其中繪有圖線的最大殘塊，長5.6厘米，寬2.6厘米。出土時呈深黃色，逐漸乾燥後，褪變為淺灰間黃色，表面有污點，紙面光滑平整，紙質薄軟而有韌性，結構緊密，表面有細纖維渣。纖維排列雜亂，比現代紙厚，碎片邊緣起毛，不規整。研究後知其製造過程經過切割、搗舂、製漿、沉澱過濾、擠壓整平等工序。製紙原料為大麻，是早期麻紙。紙上用墨線繪有山脈、河流、斷崖及道路。繪法與馬王堆西漢墓出土的《駐軍圖》、《區域圖》相似。從筆跡看，山、水、斷崖用軟筆繪成，道路則用硬筆所繪。

研究意義

經對比研究，該墓時代當在秦晚期至西漢初年，故該紙圖的產生年代，其下限最遲在西漢初年。放馬灘秦漢墓出土的紙質地圖，證明西漢初年已有書寫用的紙張，而且質量較好，工藝成熟，達到了較高的生產水平。以此推測，紙的出現應能早到戰國時期。

重要地位

世界上已知的最古老的地圖；

世界上最早的用於書寫的紙張實物；

為西漢有紙說提供重要物證。

木板地圖

地圖概況

甘肅省天水市麥積區黨川鄉放馬灘出土的戰國晚期秦木版邽縣地圖。　1986年6月,甘肅省文物考古研究所在放馬灘發現了一處戰國晚期至西漢初年的公共墓地，從1 號墓中出土了木版地圖。圖1中所繪是戰國晚期秦國邽縣(今天水市)的政區範圍、地理概況。

圖1

版圖共 4塊，以松木製成。出土時置於棺槨頭箱內，保存完好。其中 3塊木板兩面繪製，1塊僅繪1面，共存圖 7幅。

第一塊，編號86TFM1∶7、8、11，出土時裂為 3塊，所以有3個編號，經整理復原為1塊，長方形，長26.7厘米，寬18.1厘米，厚 1.1米。表面加工平整，用墨筆兩面繪製，基本畫滿版面。

正面繪有山、水系、溝溪等地形。註明地名 10 處：邽丘、略、中田、廣堂、南田、傽、偵、楊里、真里、，用方框為圖示，其中“邽丘”最大，其餘皆小，表示不同的級別。背面繪有山、水系、溝溪,註明地名7處：廣堂、中田、炎成、山格、明溪、故西山、故東谷，並特別用圖示指出了關隘的位置，曰“閉”。圖中有一處亭形建築標記，但無名稱，表示是一處重要駐地。圖下方寫有“上”字，提示本圖的正讀方向。該圖方位是上北下南，左西右東。以上正背兩圖，據地形和“廣堂”、“中田”兩地的重複圖線，可拼接為一圖。

第二塊，編號86TFM1∶9，完整,長方形，長26.6厘米，寬 15 厘米，厚 1.1厘米，僅繪一面，另一面無圖。繪有山、水系、溝溪、關隘。註明地名10處：上臨、苦谷、燔史谷、燔史關、大松、、松利、大松利、楊谷、相谷，大小關口 5處，並註明了各地之間相距里程和木材分布情況。

第三塊，編號86TFM1∶12，完整，長方形，長26.5厘米，寬18.1厘米，厚 1.1厘米，兩面繪製。正面繪有山、水系、溝溪、關隘、道路、地形等。註明地名12處：北谷、苦谷、九員、炎谷、上辟磨、下辟磨、虎谷、上臨、下臨、上楊谷、下楊谷、興溪；標出木材 5種：倈木、灌木、楊木、榆木、楠木。部分地段標有里程。圖中從東至西有兩條線,一條彎曲迂迴,表示河流形狀，另一條則直通至界,表示道路走向。圖上右方一條曲線,為東北界線。有些地名與第二塊 (編號86TFM1∶9)圖相同，但範圍稍大，補充了後者的內容和範圍。背面是一幅尚未繪成的地形圖，僅繪出了山及河流，無注文。

第四塊，編號86TFM1∶21，完整，長方形，長26.8厘米，寬16.9厘米，厚 1厘米，兩面繪製。正面繪有山、水系、溝溪、關隘，註明地名18處：東廬、韭園、興溪、下楊、上楊、下臨、上臨、虎溪、溪、丹溪、西廬、下獲思、上獲思、下辟磨、上辟磨、九員、苦谷、侖溪。其中上、下獲思兩地註明有倈木。該圖與圖四可拼接。背面繪有山、水系，註明地名 9處：苦史、夾比、孟溪、廣堂史、夾比鋪溪、大祭、大祭相鋪豁、中、小。該圖與圖一可拼接。

以上4塊木版上所繪7幅圖，除一幅為半成品外，其他 6幅可拼接為一幅完整的邽丘縣全圖。根據圖中所標里程按同出土木尺計算，地圖所繪範圍東西 312里 (今135公里)，南北204里(今88公里)，總面積63648平方里(今 11880平方公里)，約等於現今之天水市秦城區、北道區及相鄰的清水、秦安兩縣部分地區。圖中共見各不相同的地名28處，山名 2處，豁谷 4處，溪名 8處，關隘6 處。全圖以邽丘為中心，向四周擴展。以圖示所示，地名可分三級,即縣級:“邽丘” 1 處；里級:楊里、真里、略、傽、偵、、中田、炎成、廣堂、南田 10處；居民點 17 處。縣級用大方框標示，里級用小方框標示，居民點無標識。全圖以一條東西向河流為中心軸，西始於“故東谷” 與“故西山”之間，流經中部的“邽丘”地，東出“丹溪”，南北兩翼許多支流匯入主流。考其地理位置，這條河流即渭水流域天水段。

這幅地圖的發現對了解秦國邽丘縣的行政建置、管轄區域、地形概況、自然資源、交通狀況以及與秦廷的關係等重大歷史和地理問題，提供了第一手資料，也是中國早期地圖測繪史的重要實據。

研究意義

第一,放馬灘地圖是當前所見世界上最早的實物地圖.根據文獻記載和銅器銘文，我國早在西周初期可能已有地圖，但一直苦於沒有實物證據.放馬灘地圖的出土，繼馬王堆地圖之後，又將我國現存古地圖的歷史向前推進了將近一個半世紀，距今已有兩千三百餘年.更重要的是它填補了先秦戰國時代實物地圖的空白。世界上最早的古地圖是公元二世紀托勒密《地理學》一書中的地圖，它比放馬灘地圖已晚了將近五個世紀。所以，放馬灘地圖是當前世界上最古老的實物地圖，為我國乃至世界的科技史,地圖學史,增添了新的篇章。

第二，地圖內容豐富，精確度較高，代表戰國時代地圖學的科學水平。放馬灘地圖的出土，以實物地圖的形式，充分證實了先秦典籍《周禮》,《管子》中關於當時我國地圖種類繁多，內容豐富的記載是完全可信的。而且，放馬灘地圖所示的地域和政區，又有良好的精確度。

第三,具有較高的製圖技術，代表當時世界上的先進水平。放馬灘地圖雖然還比較粗糙，不如馬王堆地圖那么精美細緻，但後者繼承了以放馬灘地圖為代表的戰國時代的製圖藝術，是十分清楚的。馬王堆地圖採用的一整套製圖規則十分先進,這在放馬灘地圖上已初具規模。而放馬灘地圖中水系，居民點，道路，地貌以及關隘，廟宇等地理要素的表示方法，不但大都為馬王堆地圖所繼承，而且也成為後世地圖之典範，基本符合現代製圖思想，極其可貴，無疑是當時世界上最先進的製圖方法。在製圖藝術方面，接合圖的套用是其一大創造；而閉合山形曲線的試製成功，更是一大發明，它已具投影概念的意義，近似等高線的性質，相當先進。總之，放馬灘地圖的繪製特點與歷史地位證明，我國先秦時期地圖繪製水平，居世界領先地位。
