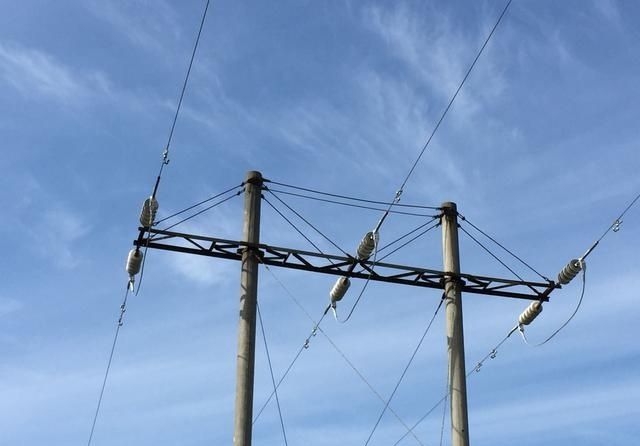

耐張桿塔是用耐張絕緣子懸掛導線或分裂導線的桿塔,除支承導線和架空地線的重力和風力外,還承受這些線條張力。

基本介紹

  • 中文名:耐張桿塔
  • 外文名:tensioning tower
  • 一級學科:工程技術
  • 二級學科:電力系統
  • 類型:電力術語
  • 特點:用耐張絕緣子懸掛導線或分裂導線
技術簡介,引流斷股原因,中心位移,

技術簡介

桿塔(Pole and Tower)是支承架空輸電線路導線和架空地線並使它們之間以及與大地之間保持一定距離的桿形或塔形構築物。世界各國線路桿塔採用鋼結構、木結構和鋼筋混凝土結構。通常對木和鋼筋混凝土的桿形結構稱為桿,塔形的鋼結構和鋼筋混凝土煙囪形結構稱為塔。不帶拉線的桿塔稱為自立式桿塔,帶拉線的桿塔稱為拉線桿塔。中國缺少木材資源,不用木桿,而在套用離心原理製作的鋼筋混凝土桿以及鋼筋混凝土煙囪形跨越塔方面有較為突出的成就。按其在輸配電線路中桿塔的受力分類,一般分為懸垂型桿塔與耐張型桿塔。
耐張型桿塔除支承導線和架空地線的重力和風力外,還承受這些線條張力的桿塔。導線和架空地線在耐張型桿塔處開斷,且被定位於導線和架空地線呈直線的線段中,用來減小線路沿縱向的連續檔的長度,以便於線路施工和維修,並控制線路沿縱向桿塔可能發生串倒的範圍。耐張型桿塔分耐張直線桿塔、耐張轉角桿塔及終端桿塔。

引流斷股原因

電力線路接頭按其性能可分為耐張接頭和非耐張接頭。耐張接頭是指承受導線全部張力的接頭;非耐張接頭是指以連通電流為目的的接頭,包括T形線夾、設備線夾、並鉤線夾等,這類接頭在機械強度方面要求不高,而對電氣性能的要求則非常嚴格。衡水地區所管轄的110kV線路耐張桿塔引流的連線方式主要採用並溝線夾連線,隨著線路運行時間的增長,多次發生引流斷股現象,嚴重影響了線路的安全運行。
衡水110 kV送電線路耐張桿塔引流斷股的原因可從熱效應、接觸電阻、蠕變3方面進行分析。
(1)熱效應
由於電流的熱效應,當電力負荷變化及冬夏氣候的冷熱變化時,都會引起接頭溫度的變化,接觸面不斷受熱脹冷縮作用使接頭劣化,電阻增大,而每次溫度循環所增加的電阻又使下一次循環的熱量增加,特別是當負荷較大時,可能會導致引流接頭處過熱,甚至燒斷。
(2)接觸電阻
引流接頭連線原理是利用對接觸面施加壓力來降低接頭的接觸電阻,達到安全地傳輸規定負荷電流的目的,所以接頭應首先考慮如何減少接觸電阻。接觸電阻的增大,使電能損耗增大,引起溫度升高。高溫下腐蝕氧化加劇,使連線質量進一步惡化,最終導致導線斷股甚至燒斷。
(3)蠕變
蠕變是金屬在一定溫度、外力及其本身重力的同時作用下,隨著時間的增加,緩慢產生的永久性變形。導線的接頭蠕變與熱效應、接觸電阻有密切聯繫。在運行過程中,導線的溫度變化及連線金具的壓力造成導線的蠕變,蠕變使接觸壓力降低,而使接觸電阻增加,從而產生較高溫度,這又將進一步使蠕變增加,影響線夾對導線的握固力,使接觸電阻進一步上升,如此惡性循環加速了接頭劣化,最終導致導線斷股甚至燒斷。

中心位移

輸電線路耐張桿塔中心的位移是指由桿塔線路樁沿線路垂直方向定出桿塔中心樁所移動的一定距離,它是組立桿塔的依據。線路施工測量的依據是設計的線路走向圖,但對於轉角較大的桿塔中心樁是否位移,一般走向圖不予說明,這項工作必須由工程技術人員根據線路情況現場確定。這樣做的目的是為了改善相鄰桿塔的受力或減少相鄰直線桿塔懸垂絕緣子串的傾斜角和搖擺角,這一問題在大於等於60度的轉角塔尤為明顯。如果轉角較大的桿塔中心不位移,勢必造成桿塔懸垂絕緣子串的傾斜和導線受力不均,遇到惡劣天氣時就容易造成保護間隙不夠,甚至桿塔頭部扭斷的重大運行事故,此問題在輸電線路施工中應引起施工技術人員的高度重視。
當導線由雙迴路耐張轉角塔垂直排列變為單迴路桿塔水平(或三角)排列時,與雙迴路耐張轉角塔相鄰的單迴路桿塔絕緣子串的水平偏移往往增加較大,為確保相鄰直線桿塔運行安全,確定雙迴路耐張轉角塔位移值時,還要考慮相鄰單迴路直線桿塔絕緣子串在最大風速、內部過電壓、外部過電壓情況下的搖擺角是否超過允許值。
