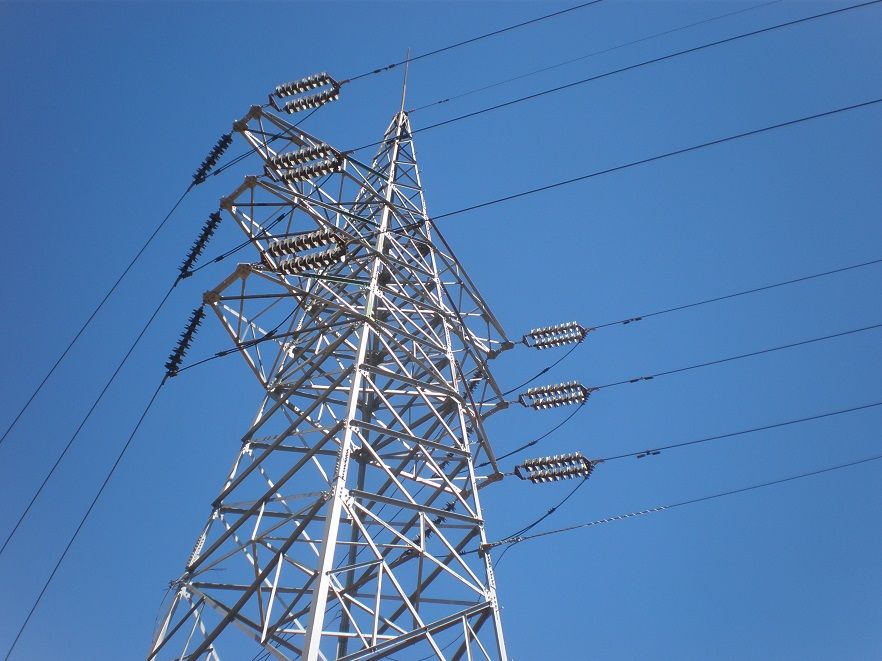

導線排列是指各相導線在桿塔上的幾何布置方式。普通單回直流輸電線路僅有一正一負兩條導線，可以直接布置在桿塔橫檔兩側。而雙回塔上有兩正兩負共四極導線，可組合成8種導線排列式。四極導線水平排列，線路占走廊較根據溪洛渡送電廣東線路工程沿線情況，通過綜合技術經濟比較，選定主要直線塔和耐張塔的塔型。
基本介紹
- 中文名：導線排列
- 外文名：Conductor arrangement
- 學科：電力工程
- 領域：能源
- 範圍：電力系統
- 釋義：各相導線在桿塔上的幾何布置方式
簡介,導線排列的規劃,導線排列地面合成電場計算,緊湊型輸電線路導線排列方式最佳化,
簡介
直流輸電具有輸送容量大、調節速度快、穩定可靠和造價相對較低等優勢，而採用同塔雙回或多回線路送電，將在提高輸送容量的同時節省線路走廊資源。為此，南方電網公司擬建中的溪洛渡右岸送電廣東±500kV直流輸電線路計畫採用同塔雙回(四極)的運行方式。線路全長約1286km，輸送容量6400MW。
國內同塔雙回直流線路僅在華東地區的荊門一楓徑直流工程有採用過，且剛投運不久，在國外也無建設先例，缺乏運行經驗。±500kV雙回直流共塔線路，電磁場強度大且複雜，需要合理安排導線排列方式，以提高防雷性能，減少線路電場對環境及運行的影響。
導線排列的規劃
普通單回直流輸電線路僅有一正一負兩條導線，可以直接布置在桿塔橫檔兩側。而雙回塔上有兩正兩負共四極導線，可組合成8種導線排列式。四極導線水平排列，線路占走廊較根據溪洛渡送電廣東線路工程沿線情況，通過綜合技術經濟比較，選定主要直線塔和耐張塔的塔型。
導線排列地面合成電場計算
1.計算方法
同塔雙回直流線路地面合成電場由極導線上的電荷和導線電暈所產生的空間電荷共同形成，空間電荷產生的電場與每一極導線電暈放電程度有關。影響每一極導線電暈放電程度的關鍵因素是極導線起暈場強與極導線表面場強的大小，可用起暈場強與表面場強的比值來描述，它等於極導線起暈電壓與極導線對地電壓的比值。
綜合以上因素，在計算同塔雙回直流線路地面合成電場時，需要分別考慮各個極導線布置方案的每個極導線的起暈電壓，區別處理。
2.計算結果與分析
極導線對地電壓為±500kV，採用4XLGJ-900/75型鋼芯鋁絞線，子導線的分裂間距為500mm；架空地線為2根LBGJ-120-40AC鋁包鋼絞線；下導線對地的平均高度取16m。
緊湊型輸電線路導線排列方式最佳化
緊湊型輸電技術是通過增加相導線分裂數，壓縮相間距離等方法來最佳化導線排列方式，從而實現增加線路電容，減小線路電抗，降低線路波阻抗，進而提高線路輸送能力的目的。通過對子導線排列方式進行最佳化能夠使各子導線表面的電荷均勻分布和降低導線表面的最大場強，進而有效地減小導線周圍的可聽噪聲和無線電干擾水平，改善輸電線路周圍的電磁環境。前蘇聯曾對330kV和500kV緊湊型線路的子導線排列方式進行了最佳化 ，我國也對500kV及750kV緊湊型輸電線路的子導線最佳化排列進行了一定的研究，但國內外尚沒有對1000kV特高壓輸電線路的子導線排列進行最佳化分析的相關研究報導。
常用的最佳化導線排列方法大致有兩種。一種是根據需要傳輸的功率選擇備選導線型號後，在保證相間距離最小的前提下，通過改變相導線的分裂數、分裂距離以及排列方式等方法來進行計算，並選擇出較優的方案。另一種是根據運籌學中的最佳化原理，建立數學模型，用最佳化方法進行求解。
(1)子導線對稱排列時，1000kV緊湊型輸電線路導線排列選取方案為：相導線採用12xLGJ400/35的等邊倒三角形排列方式，相間距離13.7m，分裂間距410mm，最下相導線平均對地高度21m。
(2)子導線對稱排列時，由於子導線間的相互禁止的影響，其表面電場強度呈現靠近相導線幾何中心的子導線表面電場強度相對較高，而遠離相導線幾何中心的相對較低的特點。
(3)非對稱最佳化排列後，線路的電暈起始場強、自然功率、電氣參數等基本保持不變，而子導線表面電場分布更加均勻，導線表面的最大電場強度值，地面電場、無線電干擾強度、可聽噪聲等均有一定的減小，線路周圍的電磁環境得到改善。
