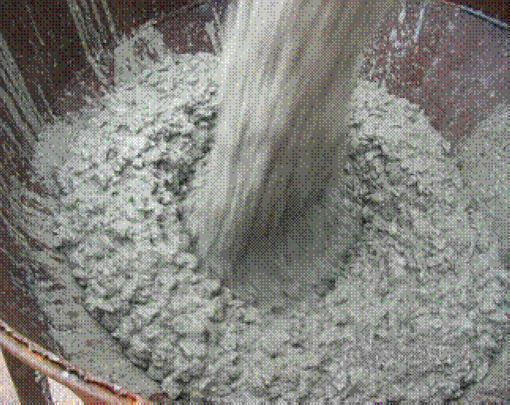

直動混凝土具有較大的坍落度和流動性。它與一般的高坍落度混凝土不同，它不是靠增加混凝土的單位用水量和水泥用量來增加流動度，而是採取加入高性能減水劑來達到增大流動度的目的。
基本介紹
- 中文名：直動混凝
- 外文名：The flow of concrete
- 定義：加入高性能減水劑來增大流動度
- 別名：流動混凝土、流態混凝土
- 概念：混凝土
- 學科：土木工程
內容簡介,配合比,主要性能,
內容簡介
直動混凝土具有較大的坍落度和流動性。它與一般的高坍落度混凝土不同，它不是靠增加混凝土的單位用水量和水泥用量來增加流動度，而是採取加入高性能減水劑來達到增大流動度的目的。
有關此類混凝土的名稱，包括：流動混凝土、流態混凝土、流化混凝土、大流動度混凝土等。
大流動度混凝土大流動度的獲得，是摻用高效減水劑實現的。高效減水劑，又稱超塑化劑、高性能減水劑，也有稱流化劑的。主要包括：聚羧酸、氨基磺酸鹽、萘磺酸鹽甲醛縮合物、密胺磺酸鹽甲醛縮合物、改性木質磺酸鹽等。如果使用在大流動度混凝土中，作者認為稱流化劑合適。
根據流化劑加入次序的不同，大流動度混凝土可分為先加入法(P法)和後加入法(F法)兩種。先加入法就是傳統的加入方法，即與混凝土其他材料同時加入攪拌，因此也稱為同時加入法；後加入法就是大流動度混凝土的拌制方法。即先用常規方法製成坍落度為5～8cm的基準混凝土，運至現場後，在澆築之前再加入高效能流化劑，經二次攪拌，使其成為坍落度達20cm以上的、不易離析的流動混凝土。後加法與先加法相比，獲得相同流態的混凝土，流化劑添加量僅為先加法的50%～80%。後添加的這種效果，是由於水泥粒子和水接觸後生成的水化物，直接與高效能減水劑相互作用的結果。使用後加法時，這些水化物吸附流化劑的量少。一般的做法，是採用後加入法，可以減少坍落度損失。
近年來，隨著流化劑技術的進步，已研製成可以在1～3h內保持坍落度不損失、或損失不多的流化劑，於是就可直接在商品混凝土攪拌站，拌製成大流動度混凝土運送至工地澆築。這種新型流化劑，分緩凝型和非緩凝型兩種。
如上所述，大流動度混凝土就是在基準混凝土中加入流化劑拌制而成的坍落度在20cm左右，具有良好的黏聚性和不離析的混凝土。施工中，不需要振動或只需少量振動，硬化後具有良好的物理力學性能。
配合比
大流動度混凝土配合比設計分兩步：第一步，設計基準混凝土配合比；第二步，在基準混凝土中摻入流化劑。
基準混凝土應控制坍落度在(7±2)cm，擴展度在38～42cm範圍內；粗骨料應為連續級配，粒徑應小於40mm，以20～30mm為好；砂率在40%～50%範圍內，砂中小於1.20mm的顆粒，應不小於25%～35%(占骨料總量)。混凝土中微細顆粒含量為400～450kg/m為宜。如砂中缺少微細顆粒，可摻加部分粉煤灰。混凝土的水泥用量以300~350kg/m為宜，也可略少一些，以不泌水、不離析為原則。
如果基準混凝土的擴展度大於44cm，說明含砂率低，微細顆粒含量不足，會降低大流動度混凝土的黏性，產生離析；如果擴展度小於38cm，會降低流化劑的流化效應。
主要性能
加入流化劑後，大流動度混凝土的坍落度應達到20cm以上，但在2h內，坍落度仍維持在一定範圍之內，一般不小於15cm。可以通過調整流化劑的配方實現。大流動度混凝土的泌水小於普通混凝土；含氣量會略有減少，可適當加入引氣劑增加含氣量；凝結時間會延長些。
大流動度混凝土與基準混凝土的乾縮相差甚微，但小於不摻流化劑的普通混凝土，塑性階段比普通混凝土容易產生沉降裂縫。如果採取適度振動或抹面中再加少許振動，可以消除裂縫。其他物理力學性能，與同水灰比的基準混凝土大體相同，抗壓強度略有降低。
過去，欲獲得高質量的混凝土，是採取低水灰比、低用水量的做法。由於混凝土流動度小，振搗勞動強度大，而且鋼筋密集部位很難澆築。採用大流動度混凝土只需稍加振搗即可，大大減輕勞動強度，加快施工進度，節省工程費用。
