白矽石

亦稱“方英石”，分子量60.08。晶質石英的一種變體。包括等軸晶系的高溫方石英(β-型)和四方晶系的低溫方石英(α- 型)兩種。前者在1470～1713℃範圍內穩定存在，低於269℃時轉變為後者。一般所稱方石英系指高溫方石英。 晶體呈乳白色細小八面體或六方體，通常呈小板狀體並具覆瓦狀構造。熔點1713±5℃，沸點2230℃，相對密度2.32，硬度6～7。溶於氫氟酸，微溶於鹼，不溶於水。系高溫相礦物，自然界極少見。與鱗石英共生於火山岩氣孔和基質中，亦為矽磚和陶瓷坯體的組分之一。

基本介紹

• 中文名：方石英
• 外文名：Cristobalite
• 分子式：SiO2
• 別 稱：方英石

介紹

又稱“方英石”、“白矽石”。晶質石英的一種變體。包括等軸晶系的高溫白矽石（β-白矽石）和四方晶系的低溫白矽石（α-方石英）。β-白矽石在 1470℃—1713℃範圍內穩定存在，在1470℃以下可呈亞穩定狀態存在，當低 於269℃則轉變為α-白矽石。一般所稱方石英系指高溫的β-白矽石。晶體呈細 小八面體或六方體，通常呈小板狀體並具復瓦狀構造。乳白色。無解理，具有特 別彎曲的斷口。

石英分四大類，石英、鱗石英、方石英及熔融石英。它們都是矽氧礦物，但晶體的結構不一樣。這叫同質多象。

白矽石包括低溫方石英和高溫方石英。高溫方石英一般產在酸性熔岩中。低溫白矽石呈白或乳白色，玻璃光澤。高溫白矽石在常溫常壓下會轉變在低溫方石英或低溫石英方石英也稱方英石，是石英的一種。

白矽石粉是用精選脈石英礦經1500℃左右高溫煅燒，無污染粉磨加工、磁選、分級而成，性質穩定。含矽量在99.8%以上，晶相為四方晶系，硬度約6.5，密度為2.45 g/m，比表面大，孔隙率高，耐候性好，抗沉澱性好，抗熱震性好。

物理性質

硬度6-7。相對密度2.32-2.38。折射率N0=1.487，Ne= 1.484，一軸晶負光性。與相似的鱗石英的區別在於具有彎曲的斷口和復瓦狀構造、高的折射率和一軸晶負光性等。系高溫相礦物，自然界極少見，與鱗石英共生於火山岩基質和氣孔中。亦為矽磚及陶瓷坯體的組分之一。

特性及套用

1、 優良的光學性質。白矽石的折射率1.47，更接近PE、PP及一些樹脂的折射率。混合後不遮蓋顏料本身的色彩，而用其它填料填充則會使顏料的色彩變淺，失真。

2、 消光性，在高檔油漆中用來降低漆膜表面光光的鏡面反射性，形成粗糙面而達到消光作用。

3、 白矽石高的散射性、好的消光效果、高白度、低密度、色澤光亮。方石英的具體結構有助光反射，可取代玻璃微珠作反光油漆，既可增強防滑性，又可提高油漆的反光性。白矽石的白度達92~95，在塗料、油漆中使用，可取代部分鈦白粉，降低配方所需的費用，適用作汽車底漆及各種塗料、油漆的填料。

4、 抗腐蝕、耐刻劃、耐擦洗，耐高溫。

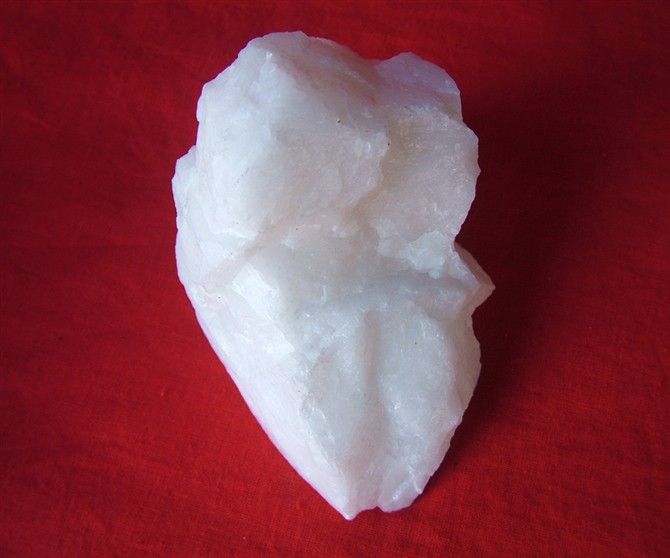

白矽石

5、 不含有機物污染，金屬含量極低，低的電導率。可增強塗料的抗紫外線能力，並具有良好的絕緣性，適合電子產品的封裝填充。

6、 優良的抗熱震性，白矽石受熱220-240℃左右時，發生一定程度的熱膨脹，正好補償環氧樹脂、石膏等在此溫度下固化反應時的收縮，使澆注基本不變形。這一特性特別適合於尼龍澆注、環氧澆注料、灌封膠及精密鑄造的套用，在尼龍及所有樹脂體系中，加入改性後的方石英可以降低樹脂在冷卻過程中的收縮比。

7、白矽石在粘接劑中的套用

白矽石吸油值低，基本無稜角，粘度相對白炭。

黑低，耐候性比白炭黑強（白炭黑為鹼性），粘接效果好（白矽石表面發毛），抗剝離強度好，拉脫強度高，表面電阻高，改性後可成為可以與環氧樹脂等樹脂體系更好的結合，消除氣泡及沉降。在配方過程中可以加入合適比例的硅藻土，來更好的提高粘接性。

矽微粉節理面多，有明顯稜角，不易粘接。高嶺土為六方片狀，燒後發紅，且節理多（不易粘接）。

矽微粉

8、改性後的白矽石粉通常被當作一種抗結塊材料，用於透明PP和PE、LDPE、 LLPDE，薄膜生產中，由於方石英有著同等的折光指數，對於大多數聚烯烴薄膜，這種添加劑對薄膜的光學性能幾乎沒有影響。其它特殊的套用包括超薄薄膜和雙擠壓薄膜，這時需要超細等級的方石英粉 。 600目方石英粉通常被用作溫室薄膜中的IR吸收材料。

9、白矽石粉具有表面能高、 表面親水疏油、 極易團聚的特點，難以在非極性或弱極性的油漆中均勻分散，因此必須對白矽石超細粉體進行表面改性，使方石英粒子表面包覆上一層有機物（如偶聯劑、表面活性劑等），使其由疏油親水變為疏水親油，這樣不僅增強了白矽石粉與基體的相容性和結合力，還提高了方石英的分散性。
